立形3軸ドリリングタッピングマシニングセンタ
  • 立形3軸ドリリングタッピングマシニングセンタ立形3軸ドリリングタッピングマシニングセンタ
  • 立形3軸ドリリングタッピングマシニングセンタ立形3軸ドリリングタッピングマシニングセンタ
  • 立形3軸ドリリングタッピングマシニングセンタ立形3軸ドリリングタッピングマシニングセンタ
  • 立形3軸ドリリングタッピングマシニングセンタ立形3軸ドリリングタッピングマシニングセンタ

立形3軸ドリリングタッピングマシニングセンタ

YueLi は、中国の立型 3 軸ドリリング タッピング マシニング センターのメーカーおよびサプライヤーです。

お問い合わせを送信

製品説明

立形3軸ドリリングタッピングマシニングセンタ(バルブ、配管、シャワー用)



1. HUST CNC システム;タッチスクリーンのマンマシンインターフェイス、フレンドリーな対話、直感的なプログラミング、簡単な操作。普通の人ならすぐに覚えられます。

2. 4 軸 CNC 機能は次のとおりです。4 つの軸すべてでボールねじ送りのドリル、タップ、フライス加工、シルバー加工が可能です。 5.5KWサーボメインモーターを搭載し、システムのリジッドなタッピングを実現します。周波数コンバーターが付属しており、無段階にすることができます。速度調整により加工精度も確保されます。





機能概要:


1. HUST CNC システム;タッチスクリーンのマンマシンインターフェイス、フレンドリーな対話、直感的なプログラミング、簡単な操作。普通の人ならすぐに覚えられます。

2. 4 軸 CNC 機能は次のとおりです。4 つの軸すべてでボールねじ送りのドリル、タップ、フライス加工、シルバー加工が可能です。 5.5KWサーボメインモーターを搭載し、システムのリジッドなタッピングを実現します。周波数コンバーターが付属しており、無段階にすることができます。速度調整により加工精度も確保されます。

3. 韓国から輸入された空気圧コンポーネント。

4. 作業台と中間サポートには銀色のローラーワイヤーゲージとローラーネジが装備されており、重切削を実現します。

5. デジタル制御の位置決め、高い再現性の位置決め精度、および高速なツール調整速度。

6. 操作は便利かつ迅速であり、1人で複数の機械を所有できるため、人件費と労働強度が大幅に削減されます。

7. 完全に密閉された保護カバーが装備されており、作業場を清潔で整頓された状態に保ちます。


機械的パラメータ:



名前の指定

50 3 軸リニアレール

パラメータ名

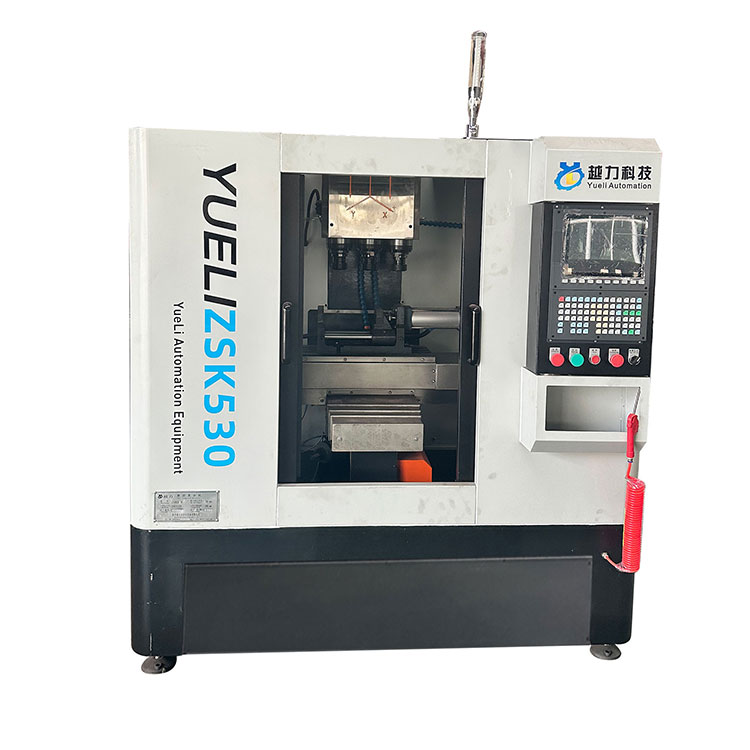

ZSK530

X軸の最大移動量(ネジ)mm

400mm

Y軸最大移動量 mm

280mm

スピンドルスリーブ径 mm

105mm

スピンドルテーパ

BT40

Z1/Z2/Z3/Z4最大ストロークmm

110mm

スピンドル距離 mm

120mm

主軸端から作業テーブルまで mm

250/500mm

スピンドル軸とベッドガイドレール間の距離 mm

250

最大穴あけ径 mm

50mm

最大タッピング径 mm

50mm

主軸速度 r/min

0~3000r/min

スピンドルモーター出力 KW

5.5KW

全体の寸法 LWH:

1700*1850*2250

工作機械正味重量KG

1600KG



加工品の表示:



生産工程:

1 鋳鉄は高温で修復され、6 か月以上熟成されています。

2 厳密な組立工程(ラインレール組立、ネジ組立、ベアリング組立等)

3 絶妙な研磨技術(モーターベース研磨、スピンドル端面研磨、コラム取付面研磨)。

4、完全なトレーサビリティを備えた科学的な生産および品質管理システム。

品質保証


1. ピッチ誤差検出を行う際に、リニアガイドレールのxx、yy方向の真直度も同時に検出でき、工作機械各部品の加工・組立精度を確保します。工作機械の実位置決め精度と繰り返し位置決め精度を測定しました。

2. 主軸の垂直度と加工面の精度は機械全体で検出しており、0.03mm以内であることが要求されます。

3. Z軸ガイドレールとワークとの直角度は機械全体で検出し、0.03mm以内であることを保証する必要があります。

4 xy軸ガイドレールの垂直度は機械全体で検出しており、その精度は0.01mm以内であることが要求されます。




応用分野


中小型の箱、プレート、プレート、バルブ、シェル、金型などの複雑な部品の小・中バッチの処理に適しています。精密部品、精密金型、5G製品、ハードウェアなどに広く使用されています。 、自動車部品、医療機器など。業界。

当社のサービス:

1. 24 営業時間以内にお問い合わせにご返信ください。

2. 経験豊富なスタッフが流暢な英語であらゆる質問に答えます。

3. カスタマイズされたデザインが利用可能です。 UEM&UBMは大歓迎です。

4. よく訓練された専門のエンジニアとスタッフによって、独自の独自のソリューションをお客様に提供できます。

5. 販売代理店には特別割引と販売保護が提供されます。

6.専門工場:私たちは20年以上にわたりあらゆる種類の機械の生産に特化したメーカーであり、十分な量で競争力があります。

7.サンプル:注文数量が十分に大きい場合は、テスト用のサンプルを1週間以内に発送できます。ただし、配送料は通常お客様のご負担となりますので、正式なご注文がございましたら返金させていただきます。

8.正直な販売者として、当社は常に優れた原材料、先進的な機械、熟練した技術者を使用して、当社の製品が高品質で安定した機能に仕上げられることを保証します。お問い合わせまたは当社への訪問を歓迎します。


当社:


泉州岳利自動化設備有限公司は2013年に設立され、敷地面積は3000平方メートルです。同社は福建省南南市の中国鉛管鎮に位置しています。ドリリング・タッピング複合機、ドリリング・タッピングセンター、ドリリング・タッピング・ミーリングプロセスセンターをリードする生産企業です。同社は、衛生陶器、防火バルブ、ハードウェア、電気ハードウェア、航空宇宙、機械製造などのさまざまな業界にサービスを提供することに尽力しています。

泉州岳利自動化設備有限公司は単なる組立製造業から、研究開発、生産、販売、サービスを集約した機械加工メーカーへと発展してきました。 CNCガントリーレールグラインダーマシン、ボーリングミル、フライス加工、掘削、研磨複合機およびその他の高度な試験装置を所有しています。当社の製品は、中国国内市場全体の販売、サービスネットワークから提供されています。海外の国や地域にも輸出されています。

当社は革新を続け、製品の完璧性を追求します。私たちは品質に特化し、精神を重視し、献身的なサービスを提供し、お客様から永続的な支持と深い愛情を獲得します。

今後も私たちはユーザーのニーズに注意を払い、専門レベルと科学技術の質を常に向上させていきます。品質で市場に勝つ。私たちは、輝かしい未来を創造するために協力していきたいと思っています。
