横型12スピンドルCNCタレットマシン

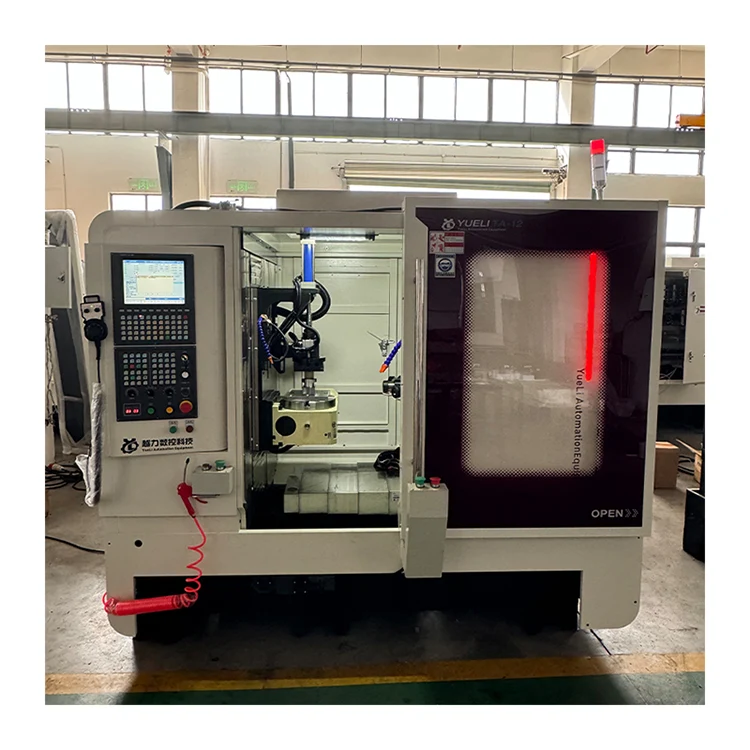

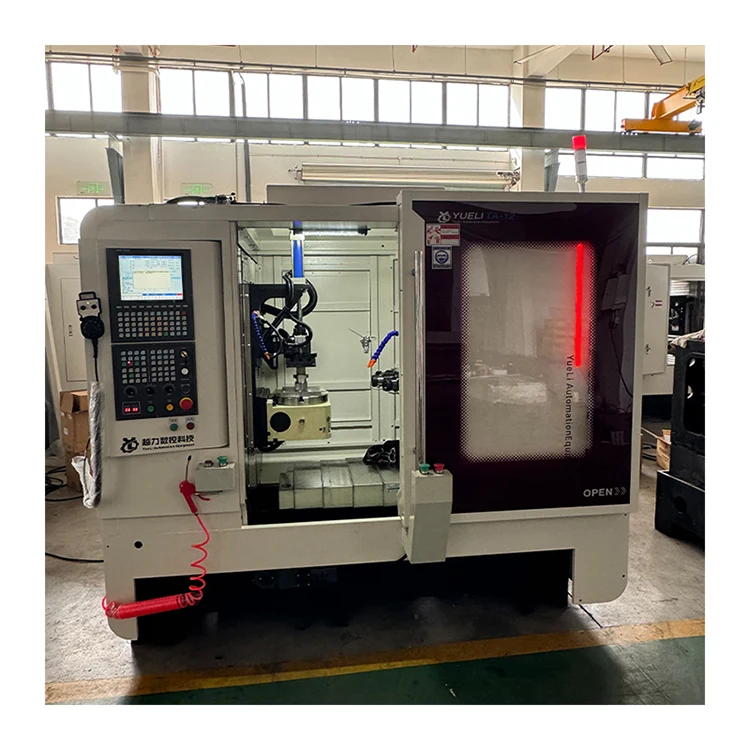

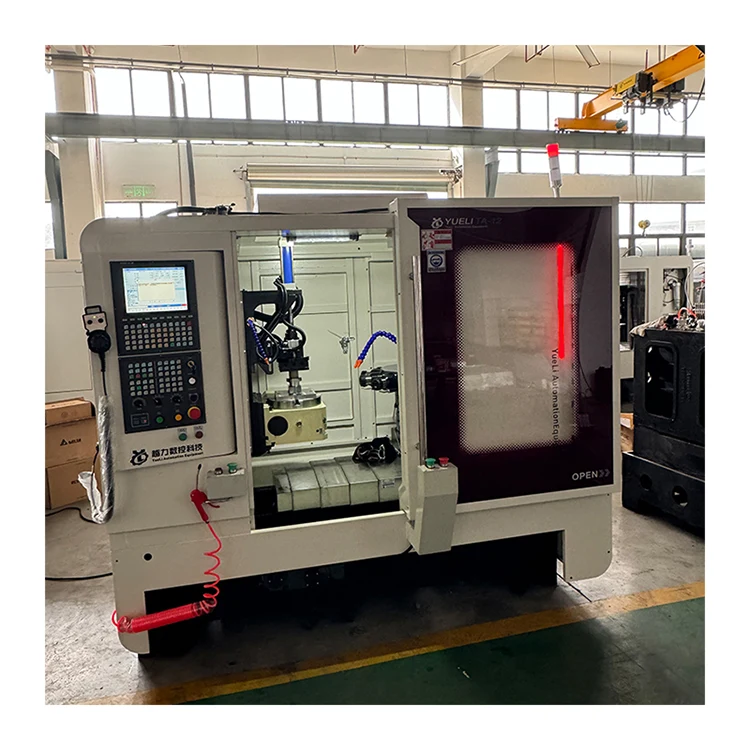

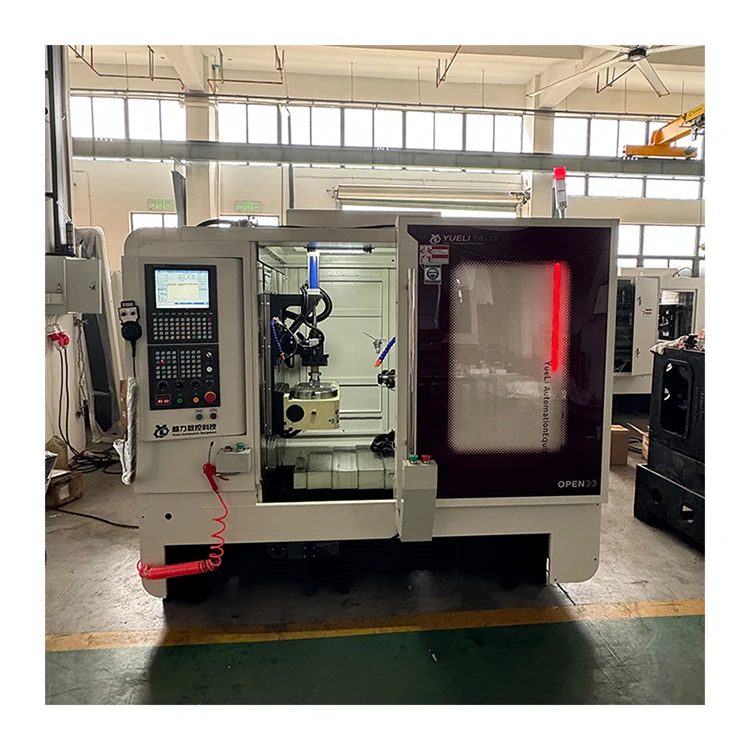

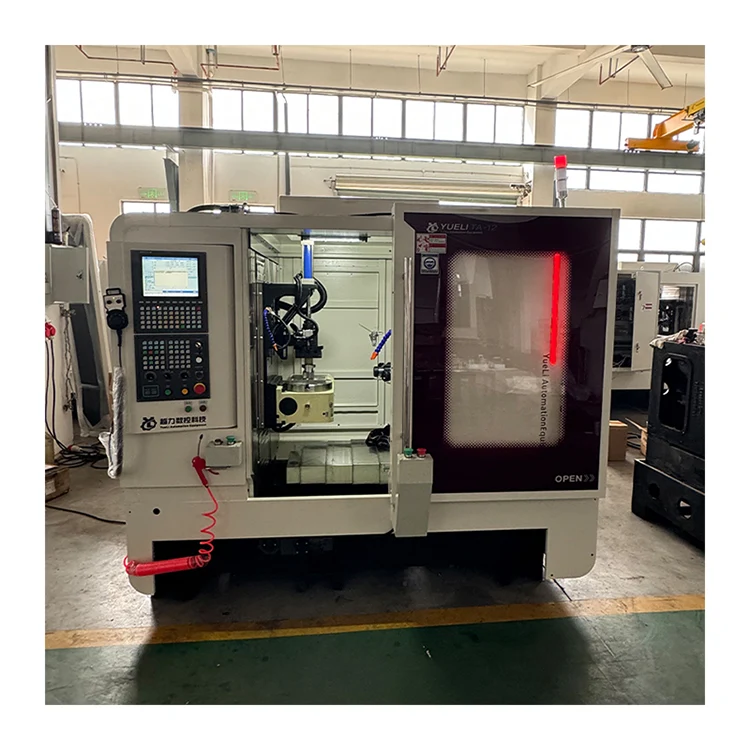

Yueli の水平 12 スピンドル CNC タレットマシン (内部モデル TA-12) は、12 スピンドルを備えた水平 CNC タレットマシンです。 Hust CNC システム、12 ステーションロータリータレット、5.5KW-7.5KW スピンドルモーター、ER40 スピンドルインターフェイスを装備。機械の正味重量は3500KGです。

お問い合わせを送信

製品説明

水平 12 スピンドル CNC タレットマシン (内部モデル TA-12) は、Quanzhou Yueli Automation Equipment Co., Ltd. によって製造されています。大規模および中量のバッチの生産と処理に適しています。このマシンは、滑らかで寛大な外観、シンプルで直感的な操作、便利な調整を備えています。 CNC 制御により、高度な自動化、優れた信頼性、労働力の軽減が実現し、1 人で複数の機械を操作および管理できるようになります。本製品は理想的な高効率汚染防止処理装置です。

製品紹介

横型 12 スピンドル CNC タレットマシンは、大規模および中量のバッチの生産と処理に適しています。機械の外観は滑らかで寛大で、操作はシンプルで直感的で、調整は便利です。 CNC制御を採用し、自動化度が高く、信頼性が高く、オペレーターの労働強度が軽減され、一人と複数の機械の操作と管理が実現できます。

技術的な構成パラメータ

次のコンポーネントと仕様は、水平 12 スピンドル CNC タレットマシンに適用されます。

いいえ。	成分	仕様	数量	ブランド
1	ペデスタル	HT250、再加熱時効処理後	1	岳莉
2	カラム	HT250、再加熱時効処理後	1	岳莉
3	4番目の軸	HT250、再加熱時効処理後	1	岳莉
4	作業台	HT250、再加熱時効処理後	1	岳莉
5	スピンドルベアリング		8	C&U
6	X軸サーボモーター	2.0KW、最大ストローク350mm、最大速度30m/min	1
	X軸ボールネジ	R32 10	1
	X軸リニアガイド	RGH30HA	2
7	Y軸サーボモーター	1.5KW、最大ストローク400mm、最大速度30m/min	1
	Y軸ボールネジ	R32 10	1
	Y軸リニアガイド	RGH30HA	2
8	Z軸サーボモーター	3.0KW、最大ストローク300mm、最大速度30m/min	1
	Z軸ボールネジ	R32 10	1
	Z軸リニアガイド	RGH30HA	2
9	作業台サイズ	300×300mm	1

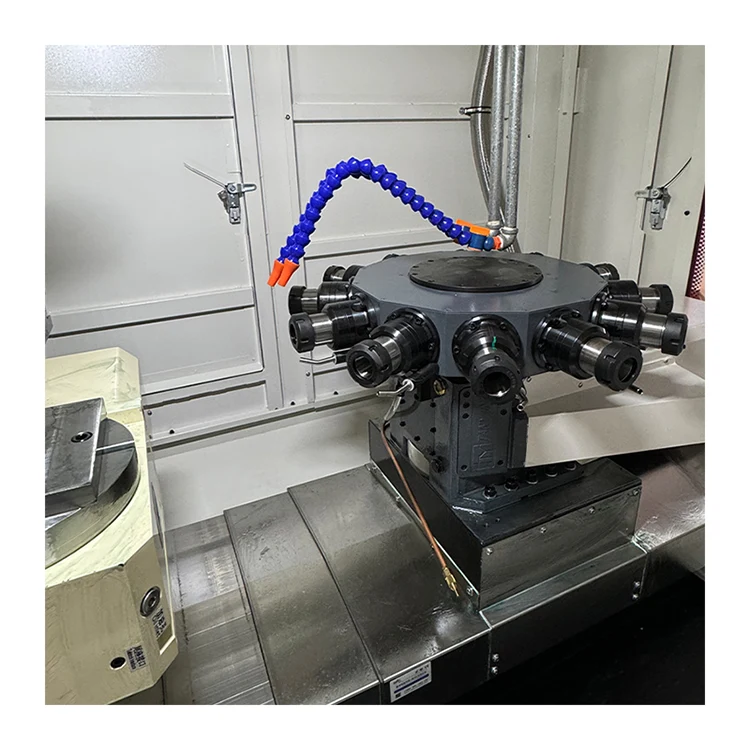

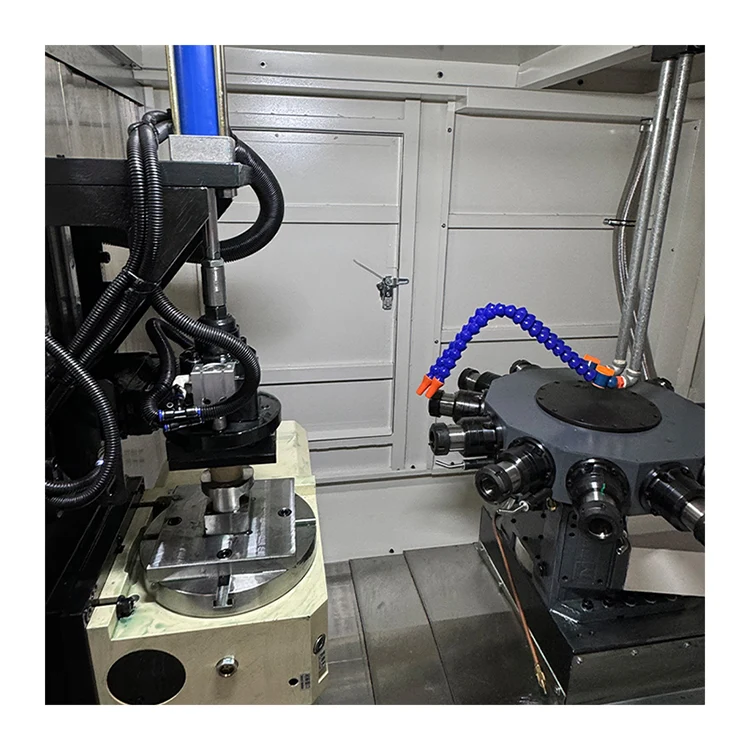

10	回転タレット	12スピンドル	1
11	サーボスピンドルモーター電源	5.5KW-7.5KW		オプション
12	主軸回転数	0～3000rpm
13	スピンドルインターフェース	ER40
14	穴あけ能力（銅スルーホール）	Ф60mm
15	マックスタッピング（銅）	50×3mm
16	主軸タレットの工具交換時間	0.8秒/180°
17	ツールチェンジモーター	750W		サーボツールの交換
18	最大工具径	120mm
19	4番目の軸を回転させます	YT200R
20	寸法 (長さ×幅×高さ)	2200×1765×1922mm		板金カバー付き
21	正味重量	3500KG
22	最大工具長（主軸端面）	200mm
23	シールド	ステンレス製伸縮カバー
24	CNCシステム	ハスト	1	台湾
25	油圧システム	フェニックス	1	台湾
26	切りくず除去システム	スパイラル切りくず除去	1
27	サーボモーター	ハスト	5
	スピンドルサーボ	アルファ 5.5KW	1
	電子制御システム	Shihlin コンタクタ、Omron リレー、Mingwei 電源	1セット
	エアスイッチ			士林
	コンタクタ			ABB
	サーマルリレー			ABB
	ボタン			シュナイダー
	電源スイッチ			デルタ
	空気圧コンポーネント			台湾AirTAC

主な技術パラメータ

次の技術パラメータは、水平 12 スピンドル CNC タレットマシンに適用されます。

いいえ。	カテゴリ	仕様	述べる
1	X軸の最大ストローク	350mm
2	Y軸の最大ストローク	400mm
3	Z軸の最大ストローク	300mm
4	X/Y/Zの最速移動速度	30m/分
5	主軸軸数	12スピンドル
6	最大穴あけ径	60mm	銅
7	最大タッピング径	M50×3mm
8	主軸回転数	0～3000rpm
9	穴位置精度	0.008mm
10	繰り返し位置決め精度	0.008mm
11	機械の寸法	2200×1765×1922mm
12	機械重量	3500KG
13	CNCシステム	ハスト
14	油圧システム	フェニックス
15	切りくず除去システム	スパイラル切りくず除去
16	ボールネジ・リニアスライド	台湾ハイウィン
17	サーボモーター	ハスト
18	スピンドルサーボ	アルファ
19	ACコンタクタ	シーメンス
20	リレー	オムロン
21	油圧バイス	岳莉

機械の構造と性能

横型 12 スピンドル CNC タレットマシンには、次の構造および性能の特徴があります。

· 簡易マシニングセンター。プログラム制御は、電磁弁やシリンダーの故障によるタップやツールの損傷を防ぐため、検出機能を備えた台湾のハスト制御システムを使用しています。人間と機械に優しい対話で簡単に操作できます。

· 大規模および中規模のバッチ部品処理に適しています。一回のクランプで完了です。効率が高く、精度も良好です。

· タッピング機構はリードスクリュードライブを交換する必要がありません。ピッチは標準的です。独自の周波数変換機能を備えた北京CTBメインサーボモーターにより、ねじ面粗さが向上し、精度が保証されます。

· パワーヘッドコンポーネントの独立した研究開発。精密研削加工。優れた耐摩耗性。長寿命。

· Hust CNC システムにより、ニーズに応じて送り速度を設定できます。長期間の使用により送りねじが摩耗する場合、システムには工具補正機能が備わっています。

· 各電動摺動面には集中自動潤滑装置が使用されており、工作機械の寿命を確保します。

· サーボモーターによって駆動されるスライドテーブルの移動。複数の座標をデジタルで設定できます。高い位置決め精度。低振動。素早い対応。

· 加工中、ワークのステータスがタッチスクリーンに表示されます。故障時の警報機能。

· 完全に密閉された保護により個人の安全が確保され、処理環境が改善されます。

主要な構造コンポーネント

横型 12 スピンドル CNC タレットマシンは、次の主要な構造コンポーネントで構成されています。

· コラム: 1セット

・第4軸：1セット

· ベース: 1 セット

· 電子システム: 1 セット

· 油圧バイス：1セット

· 切りくず除去システム: 1 セット

電気系統

水平 12 スピンドル CNC タレットマシンは、次の電気コンポーネントを使用します。

· ソレノイドバルブ：台湾AirTAC。安定性が良い。エア圧力は0.5MPa以下で使用してください。

· AC コンタクタ: シュナイダー。安定性が良い。

· リレー: オムロン。安定性が良い。

潤滑システム

水平 12 スピンドル CNC タレットマシンの各パワーヘッドはバターで潤滑されており、使用と操作が簡単で、潤滑面の耐用年数が保証されます。

いいえ。	成分	潤滑油	潤滑サイクル
1	自動給油	30#機械油	標準表面より低くすることはできません
2	滑り面	30#機械油	必要に応じて調整します
3	ベアリング	ZL-2 リチウムグリス
4	作動油	46#耐摩耗性作動油
