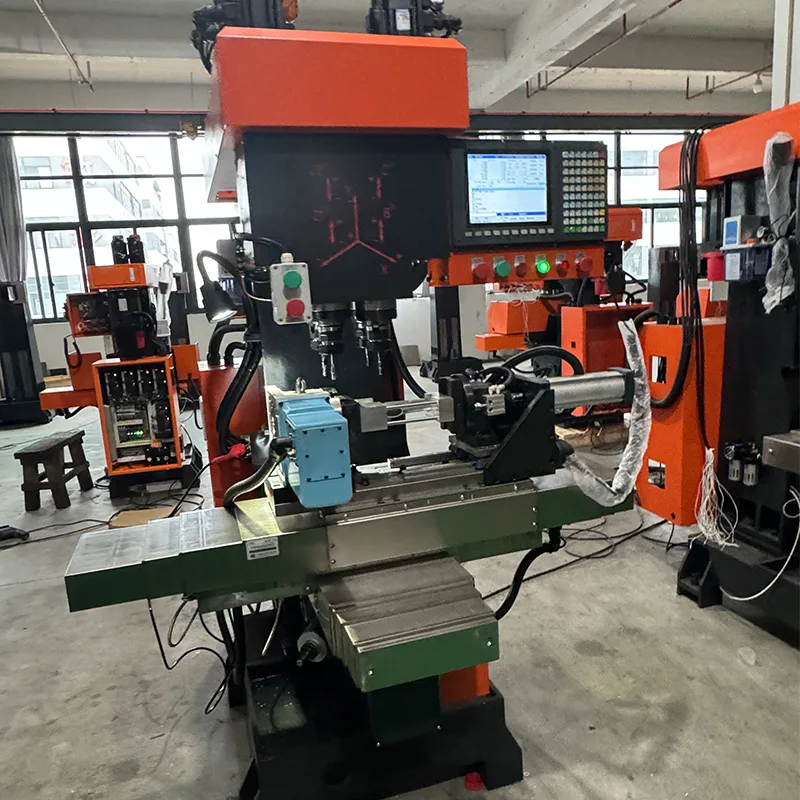

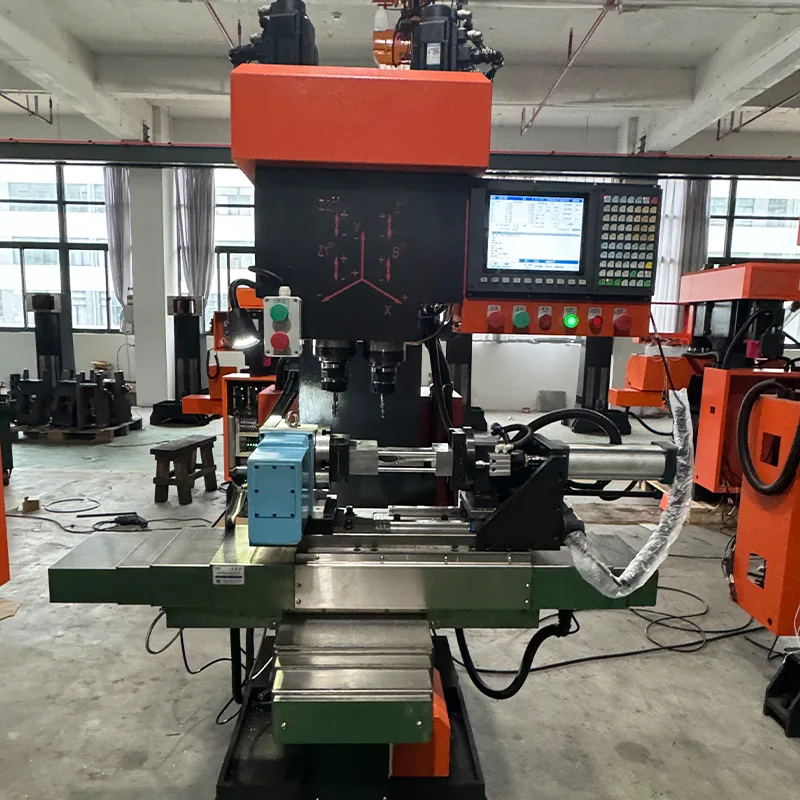

リニアガイドドリリングタッピングセンター オープンタイプ

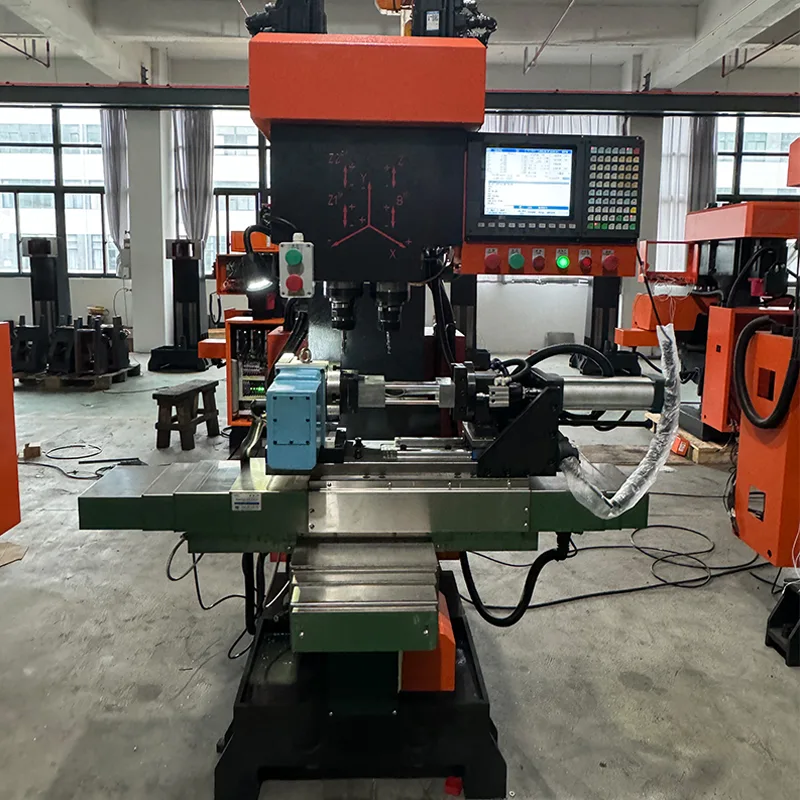

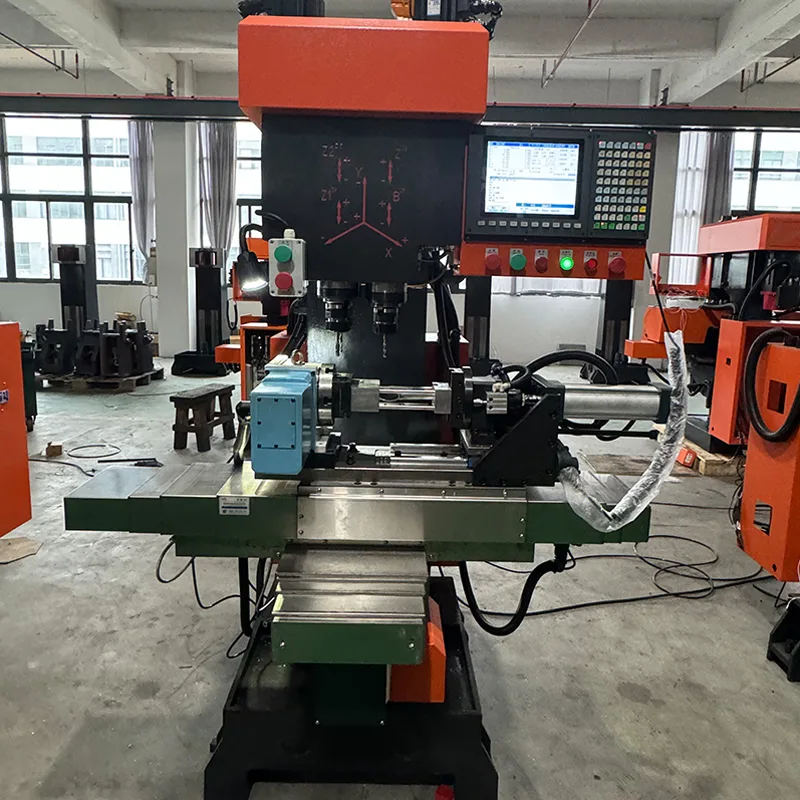

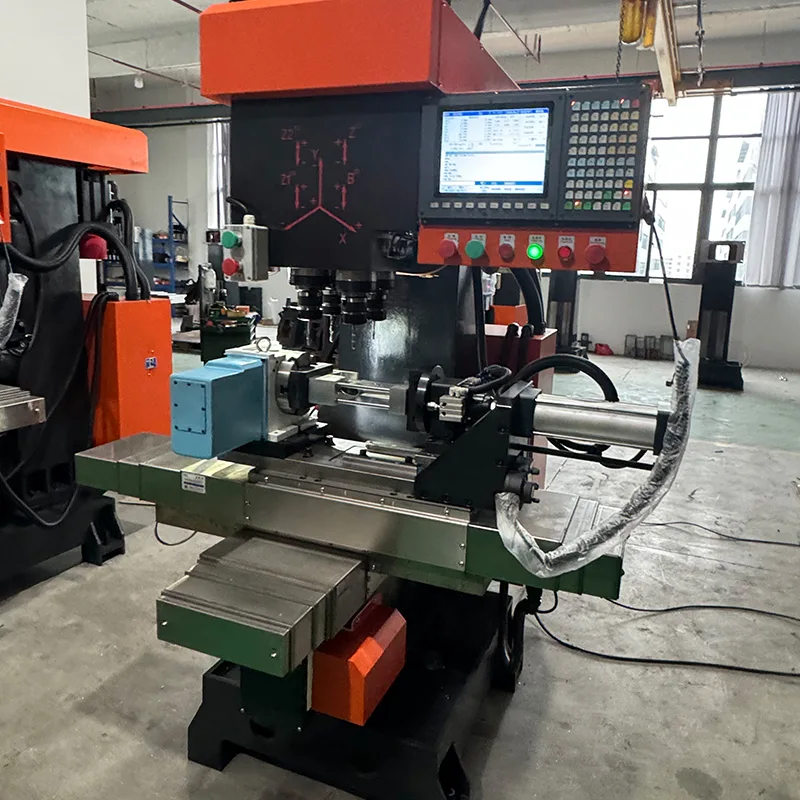

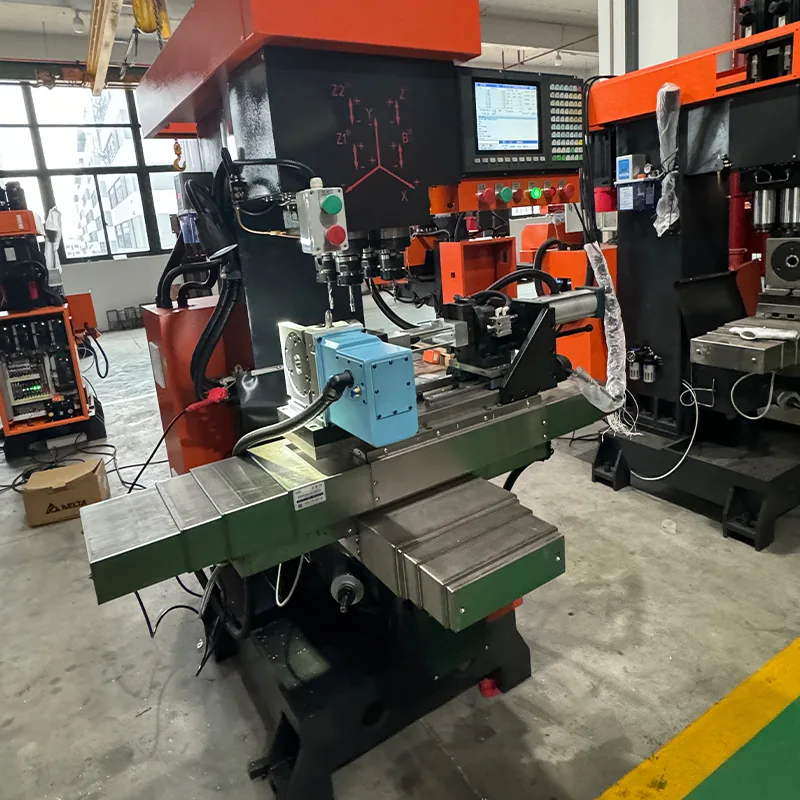

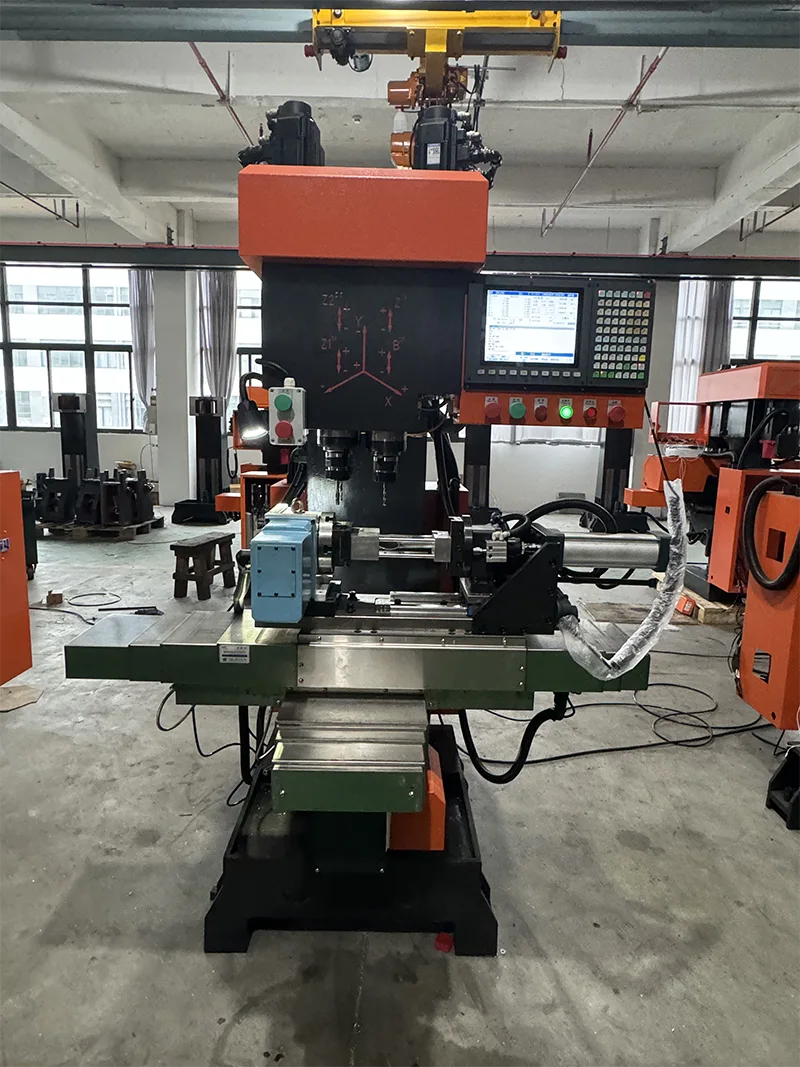

ZSK540 リニアガイドドリリングタッピングセンター オープンタイプは、オープンタイプ構成の立型4軸リニアガイドドリリングタッピングセンターです。このモデルには板金エンクロージャは付属せず、完全なエンクロージャが必要ない用途に適したオープン フレーム設計を提供します。この機械にはタッチスクリーン付きの台湾 Syntec バス CNC システムが装備されており、直感的なプログラミングと簡単な操作を実現するユーザーフレンドリーなマンマシンインターフェイスが特徴です。 4 軸 CNC 機能により、4 軸すべてで穴あけ、タップ、フライス加工を実行できます。周波数コンバータを内蔵した 5.5KW サーボスピンドルモーターにより、リジッドなタッピングと無段階速度調整が可能になり、加工精度が保証されます。

機械構成と構造上の特徴

ZSK540 リニアガイドドリリングタッピングセンター オープンタイプは、以下の標準構成と構造上の特徴を備えています。

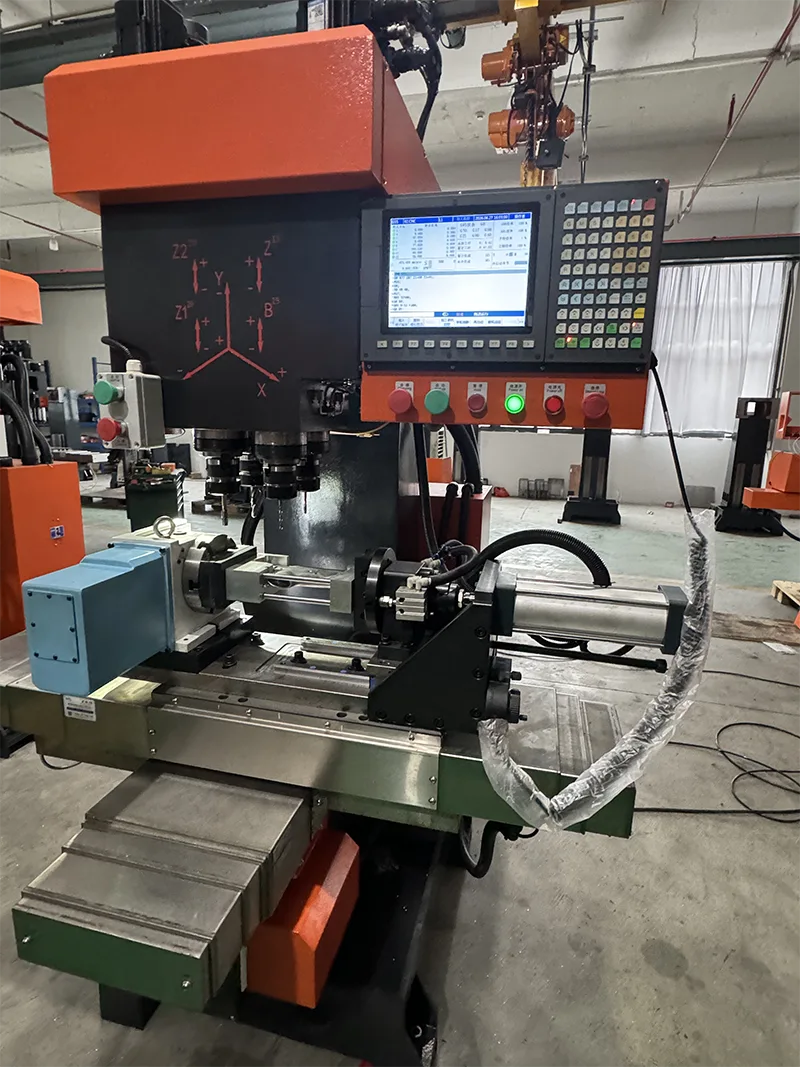

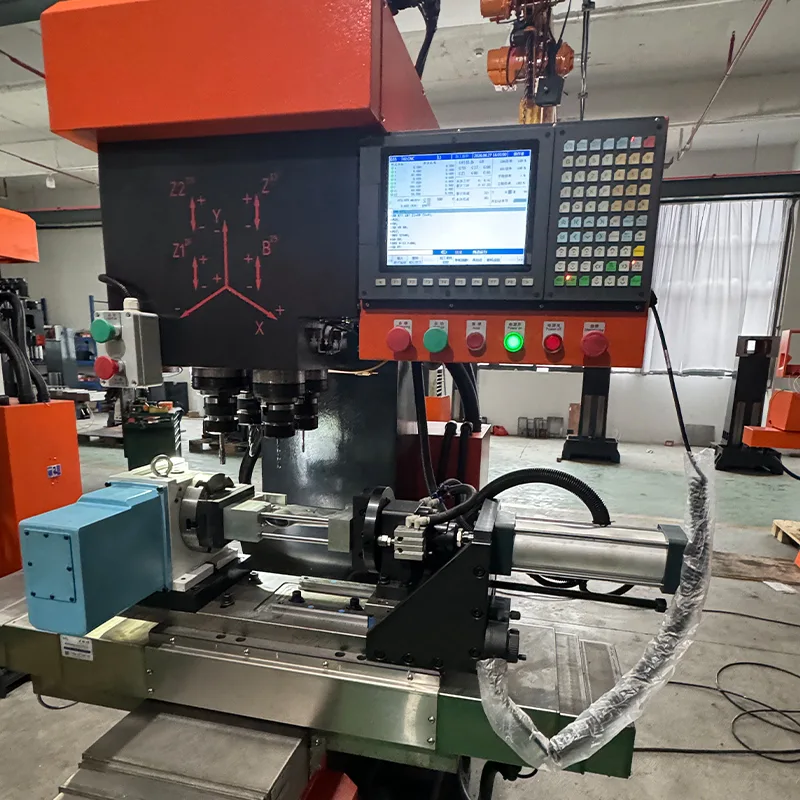

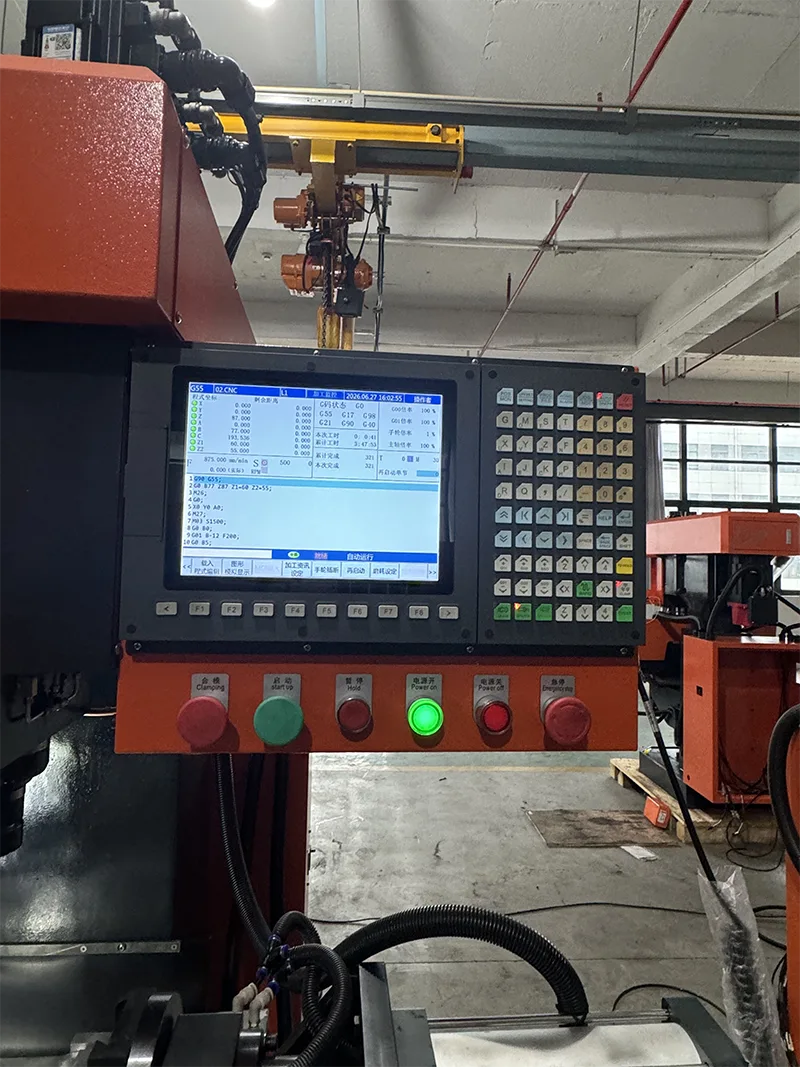

· CNC システム: タッチ スクリーン付き台湾 Syntec バス CNC システム。ユーザーフレンドリーなマンマシンインターフェース。直感的なプログラミング。シンプルな操作。すぐに習得できます。

・サーボシステム：Syntecサーボモーター、合計5台（ブレーキ付き4台）。 5.5KW Huahong スピンドルサーボモーター。

・スピンドル：BT40スピンドルテーパー。スピンドルスリーブ径105mm。主軸回転数 0～3000 r/min

· ガイドウェイとボールねじ: Hiwin リニアガイド (6 個) と Dinghan ボールねじ (3 個)。 Z軸ピッチ10mm、X/Y軸ピッチ16mm。重切削にも対応します。

· 空気圧コンポーネント: 韓国から輸入された空気圧コンポーネント。

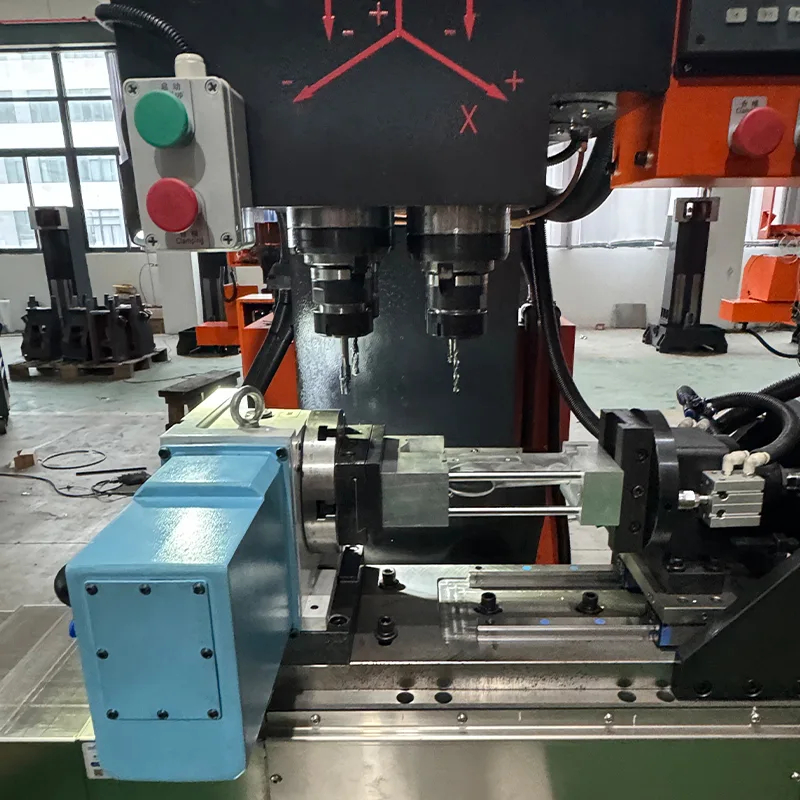

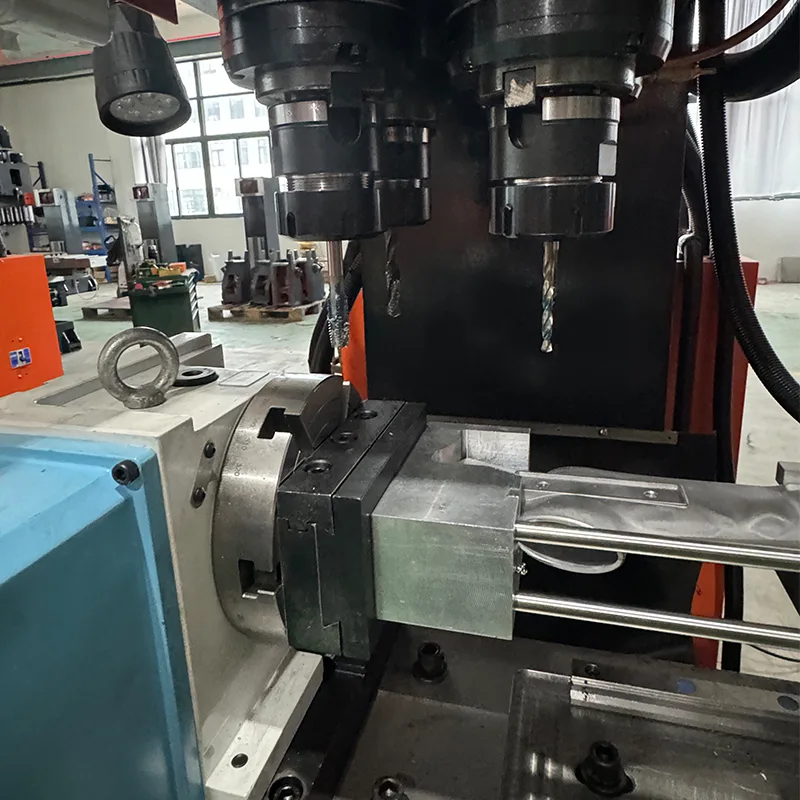

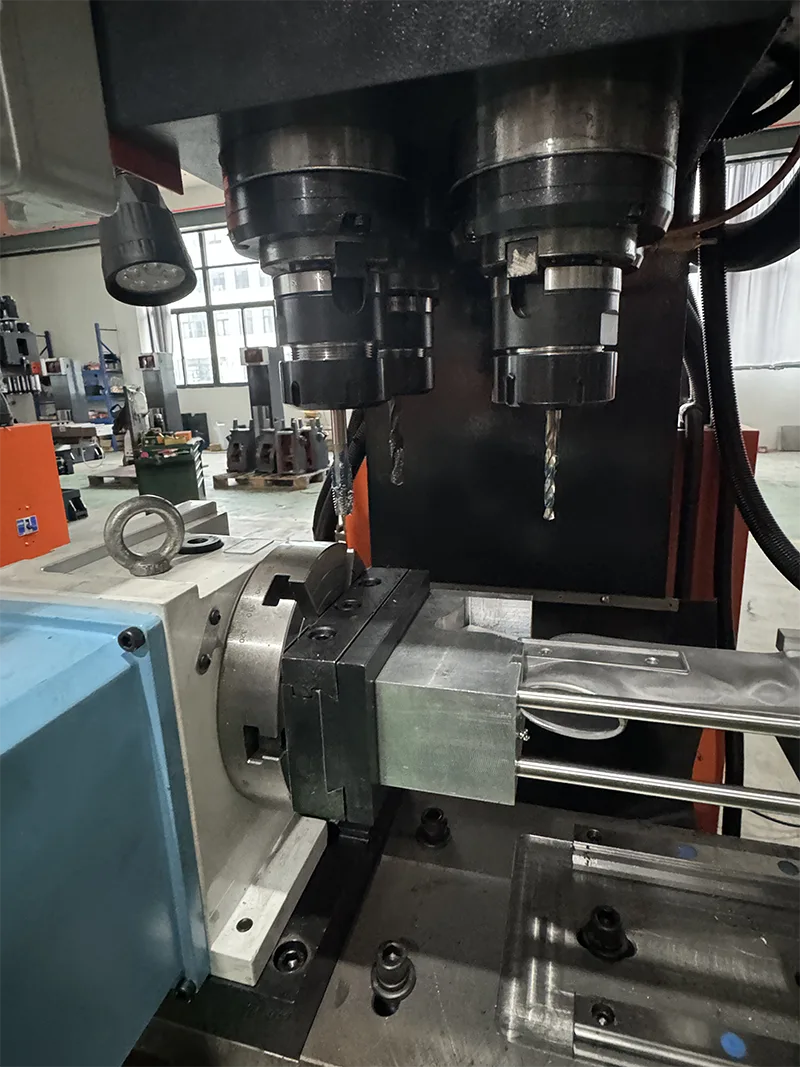

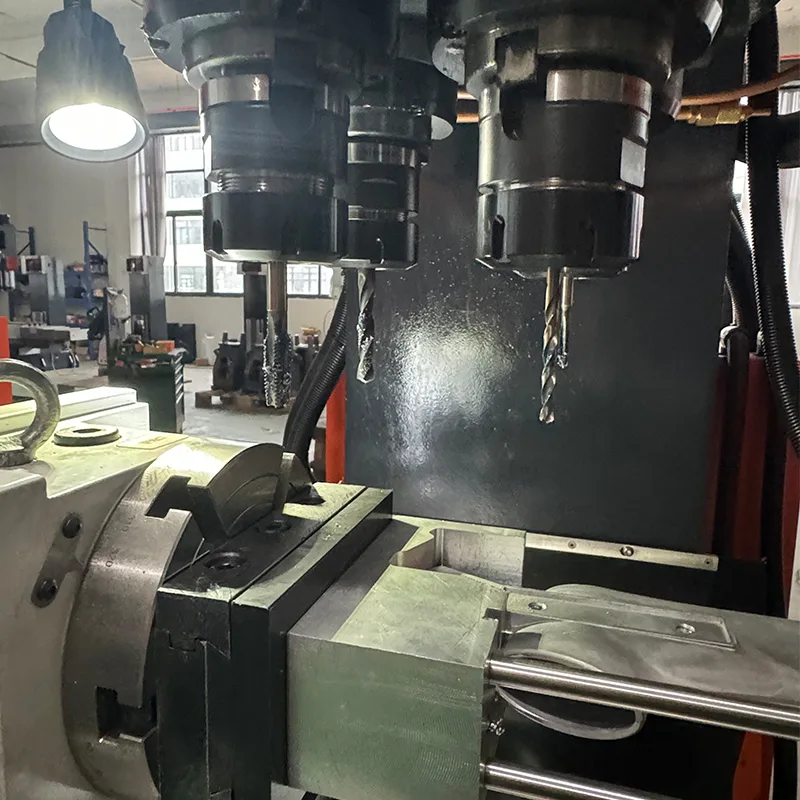

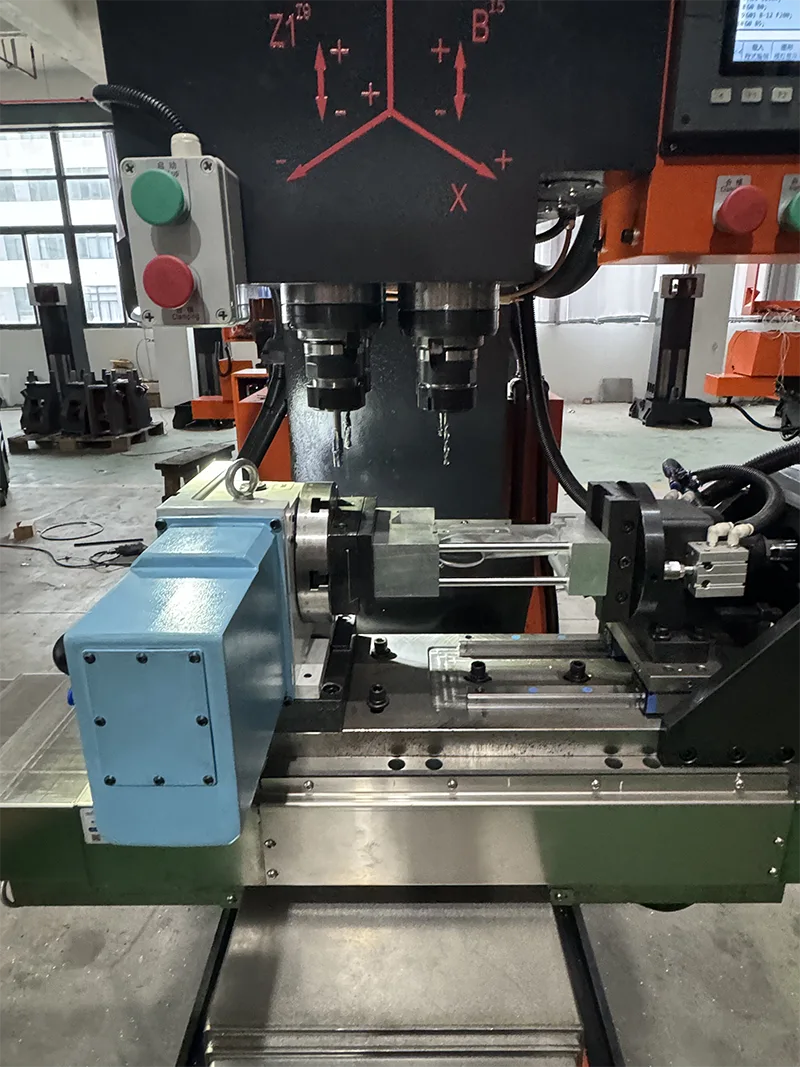

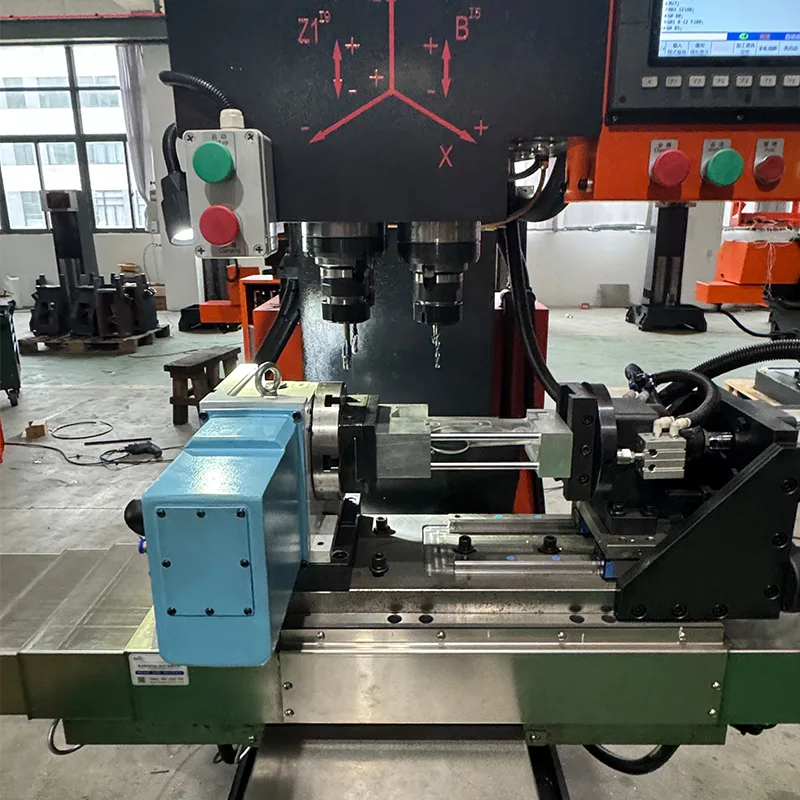

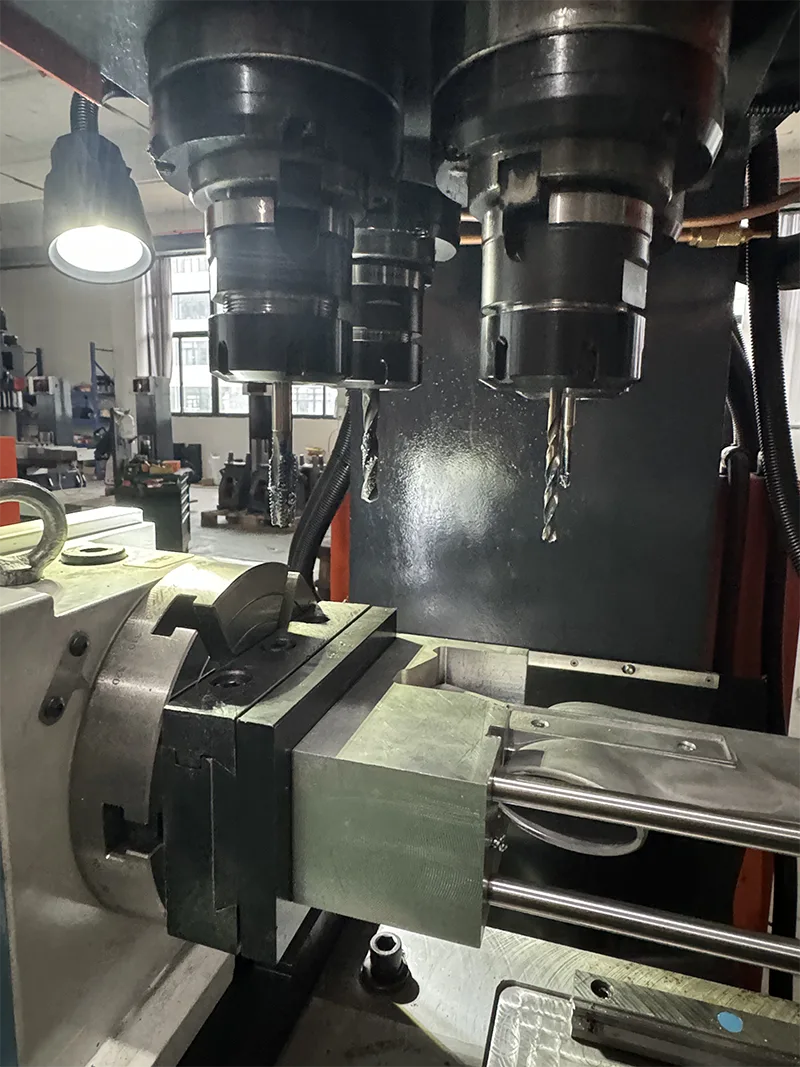

・第4軸：異なる平面での穴あけ、タッピング、フライス加工、溝加工用の第4軸を装備しています。

· 電気部品: 中国標準の電気部品。クーラントタンク付属。

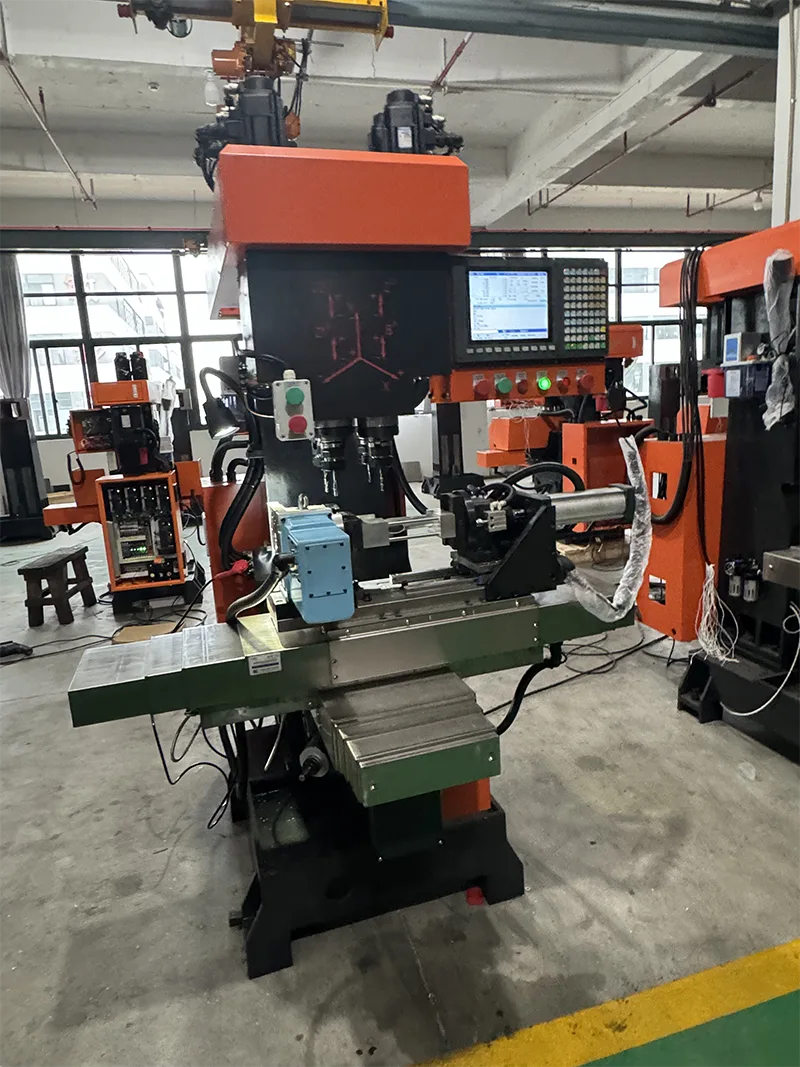

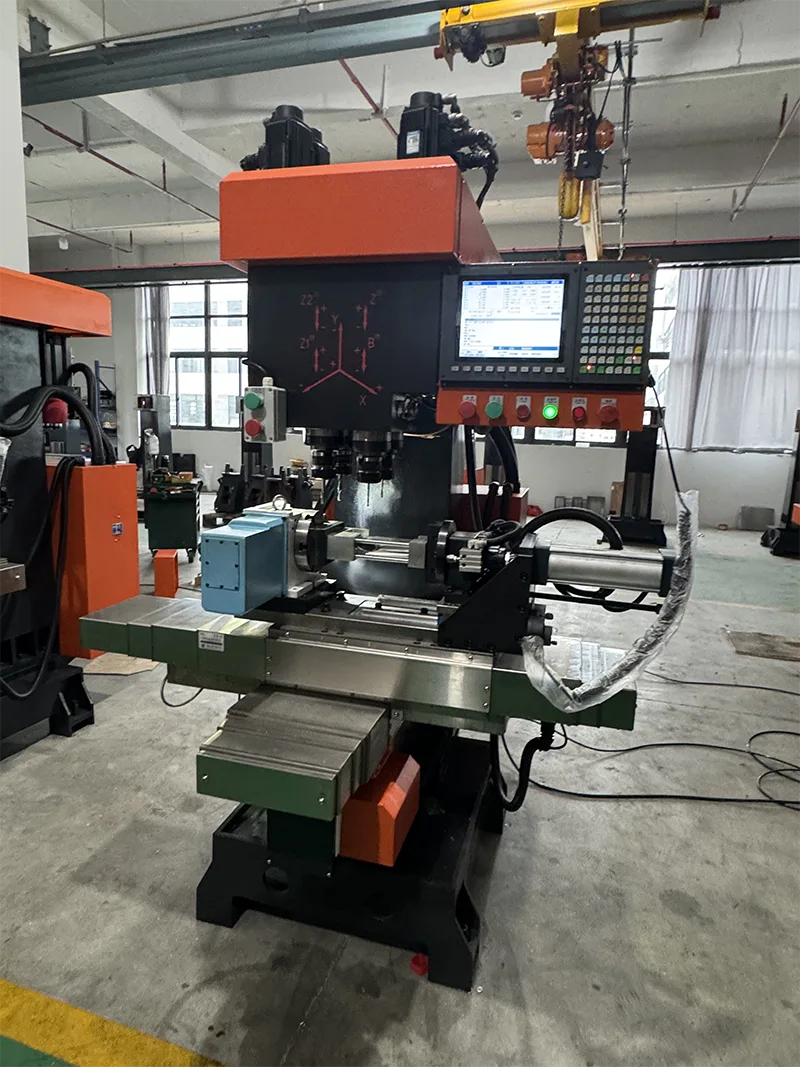

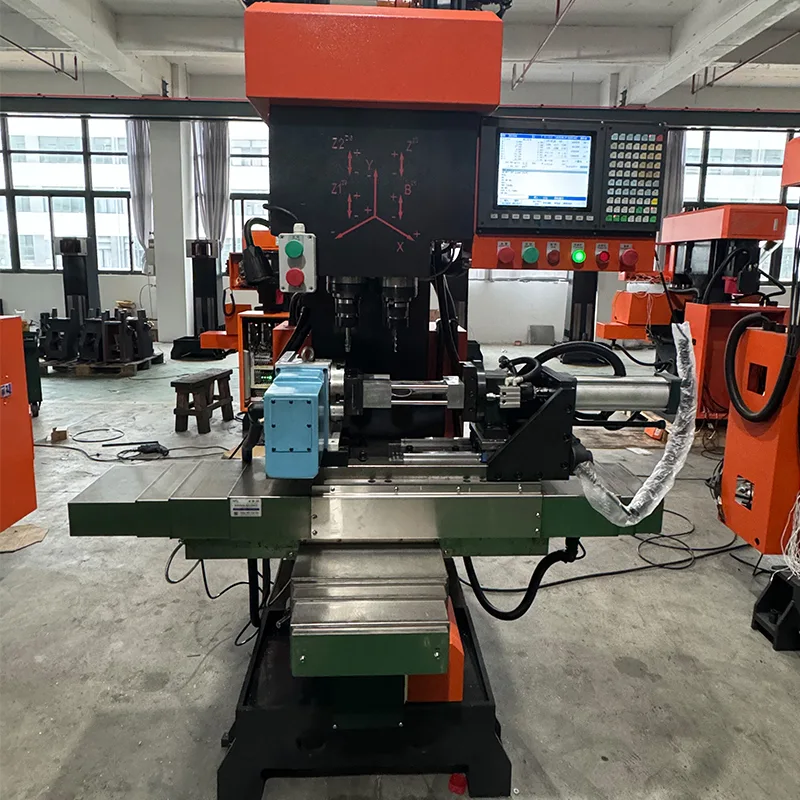

· オープンタイプ設計: 板金筐体はありません。アクセスやワークの搬入が容易なオープンフレーム構造。

技術仕様

以下の技術パラメータは、ZSK540 リニアガイドドリリングタッピングセンターオープンタイプに適用されます。

4軸仕様

ZSK540リニアガイドドリリングタッピングセンターオープンタイプは4軸ユニットを搭載しています。次のパラメータが適用されます。

加工能力と運用上のメリット

ZSK540 リニアガイドドリリングタッピングセンター オープンタイプは、以下の機能と利点を備え、効率的な生産を実現するために設計されています。

· 多軸加工: 4 軸 CNC 機能により、4 番目の軸で異なる平面での穴あけ、タッピング、フライス加工、溝加工が可能になります。

・重切削能力：Hiwinローラーリニアガイドとローラーボールネジを備えたワークテーブルと中間ブラケットが重切削作業をサポートします。

・高精度：繰り返し位置決め精度の高いデジタル位置決め。工具のセット速度が速い。

· 生産性: 便利な操作により、1 人のオペレーターが複数の機械を稼働させることができ、人件費と労働集約度が削減されます。

· オープンタイプの設計: 板金の筐体がないため、ワークのロードやメンテナンスに簡単にアクセスできます。

製造工程と品質保証

Yueli は、機械の信頼性と精度を確保するために、厳格な製造および品質管理プロセスに従っています。

・材質処理：6ヶ月以上の高温時効処理を経た鋳鉄。

・精密組立：リニアガイド、ボールねじ、ベアリングなどの厳密な組立工程。

・プロフェッショナルキサゲ：モーター根元キサゲ、スピンドル端キサゲ、コラム取付面キサゲ。

・品質検査：X方向とY方向の真直度を同時に測定し、ピッチ誤差を検出します。ワークテーブルに対する主軸の垂直度は0.01mm以内。 Z軸案内面とテーブルの直角度は0.01mm以内。 X-Y軸ガイドウェイ直角度0.005mm以内。

· トレーサビリティ: 完全に追跡可能な品質管理システムによる科学的な生産。

応用分野

ZSK540 リニアガイドドリリングタッピングセンターオープンタイプは、Yueli が提供する複数の業界の金属切断作業に適しています。

・材質：銅、アルミニウム、亜鉛合金、鋼。

· 衛生陶器 – 配管部品および継手。

· 防火バルブ - バルブ本体とコンポーネント。

· ハードウェア – ドア制御ハードウェア、電気ハードウェア。

· 自動車部品 – エンジン部品、オートバイアクセサリー。

· 航空宇宙 – 精密部品。

・機械製造 – 一般機械部品。

よくある質問

このモデルと同梱版の違いは何ですか?

このモデルには板金筐体はありません。オープンタイプの構成です。

主軸テーパと最大穴あけ能力はどれくらいですか?

BT40スピンドルテーパー。最大穴あけ径は50mmです。最大タッピング径は50mmです。

X 軸と Y 軸の移動量はどれくらいですか?

X軸の移動量は400mmです。 Y軸の移動量は280mmです。

リニアガイドやボールねじのメーカーは何ですか？

Hiwin リニアガイドとボールネジ。台湾 Syntec CNC システム。韓国から輸入された空気圧コンポーネント。

この機械はどのような業界に適していますか?

衛生陶器、防火バルブ、ハードウェア、電気ハードウェア、航空宇宙、機械製造、自動車部品。
