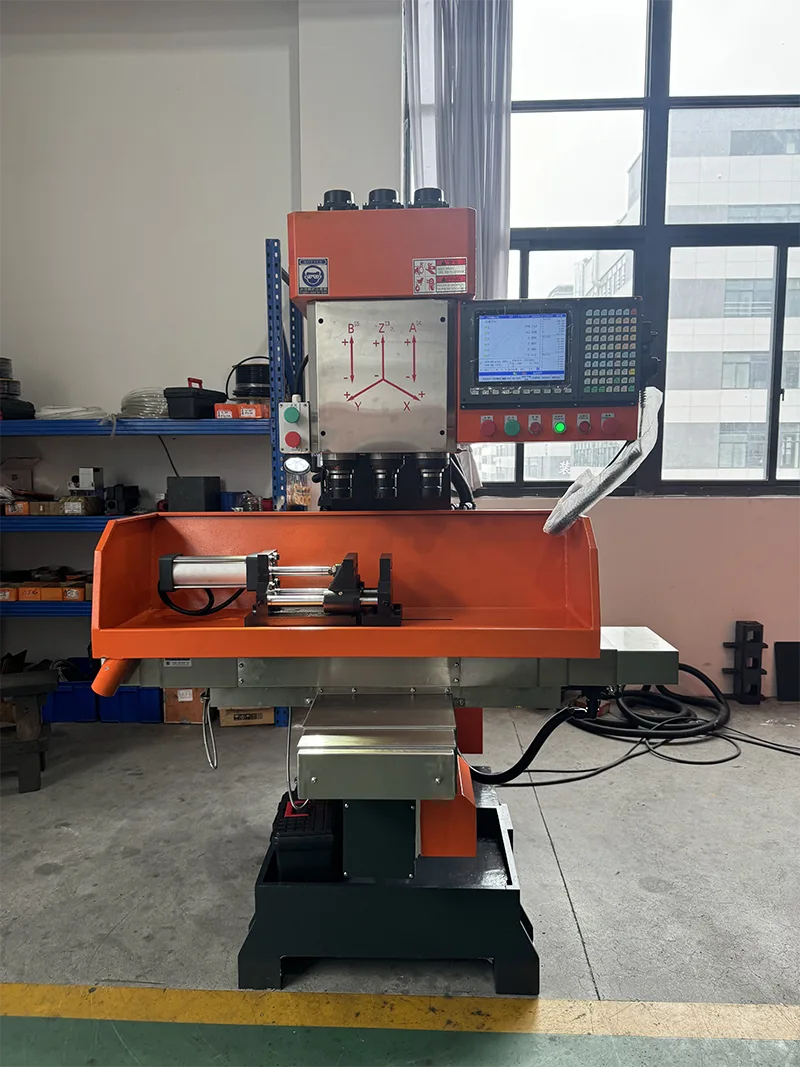

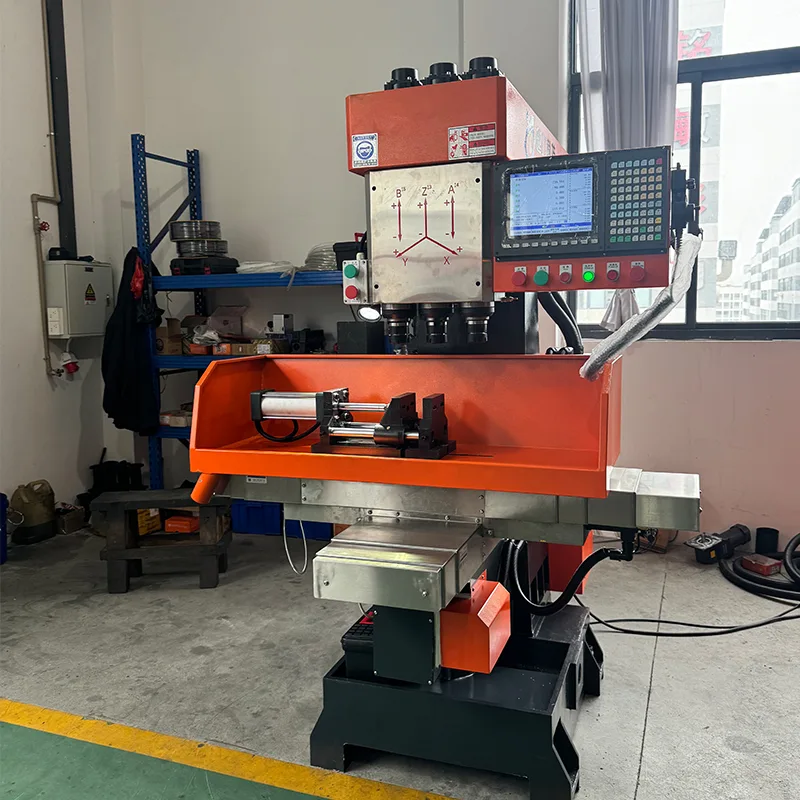

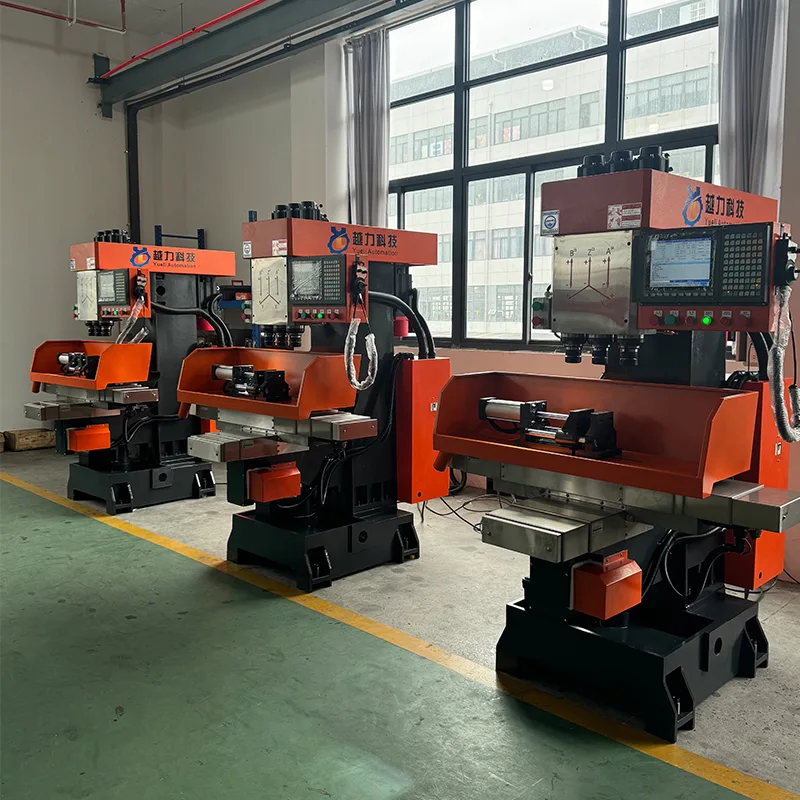

立型CNC 3軸

立形CNC 3軸 ZSK-4150X4は当社の成熟した製品です。大量の部品を加工する場合、穴あけ、リーマ、タップ加工が同時に完了できないという問題を解決する工作機械です。ドリリング、リーマ、面取り、タッピングなどの要求をすべて満たし、高効率と省エネを実現する理想的な機械装置です。操作が簡単で、特別な技術者がいなくても自由に操作できます。同社は10年以上の専門的な技術と厳格な品質管理を蓄積しており、優れたアフターサービスがあり、顧客から好評です。

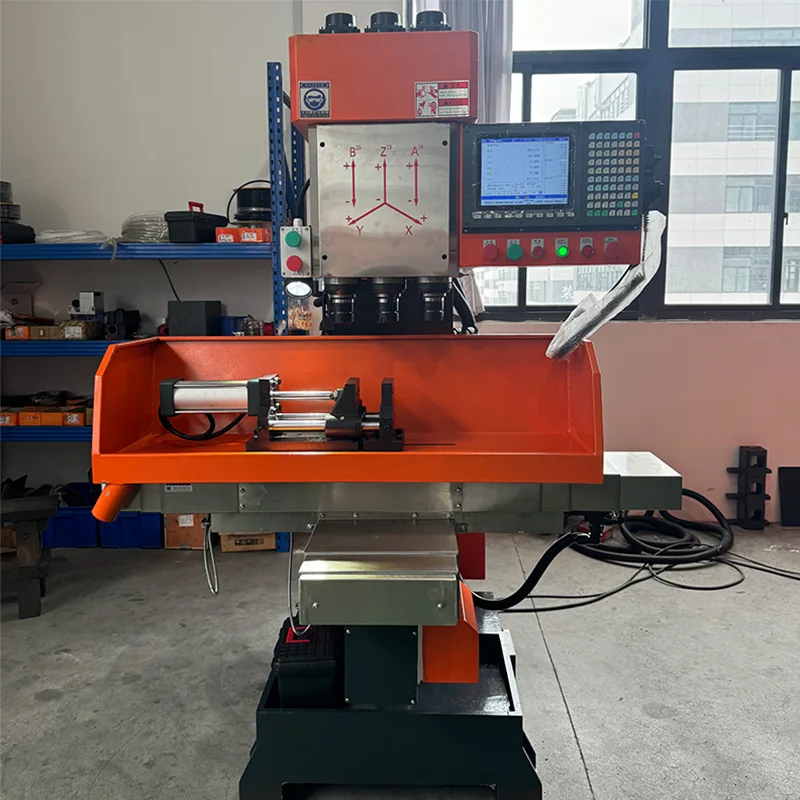

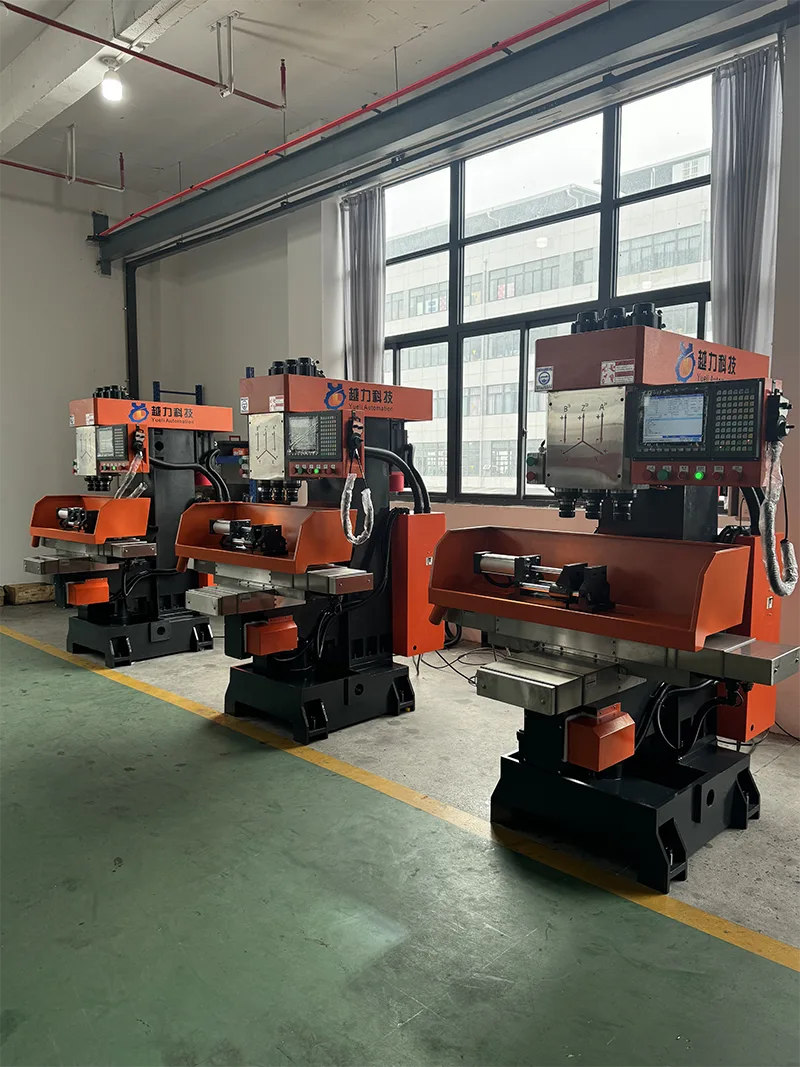

製品紹介

立形CNC 3軸 ZSK-4150X4は当社の成熟した製品です。大量の部品を加工する場合、穴あけ、リーマ、タップ加工が同時に完了できないという問題を解決する工作機械です。

・穴あけ、リーマ加工、面取り、タップ加工を一度の作業で完了します。

・高効率・省エネを実現する理想的な機械装置です。

・特別な技術者がいなくても簡単に操作できます。

・10年以上の専門的な技術と厳格な品質管理。

・優れたアフターサービス、顧客から好評。

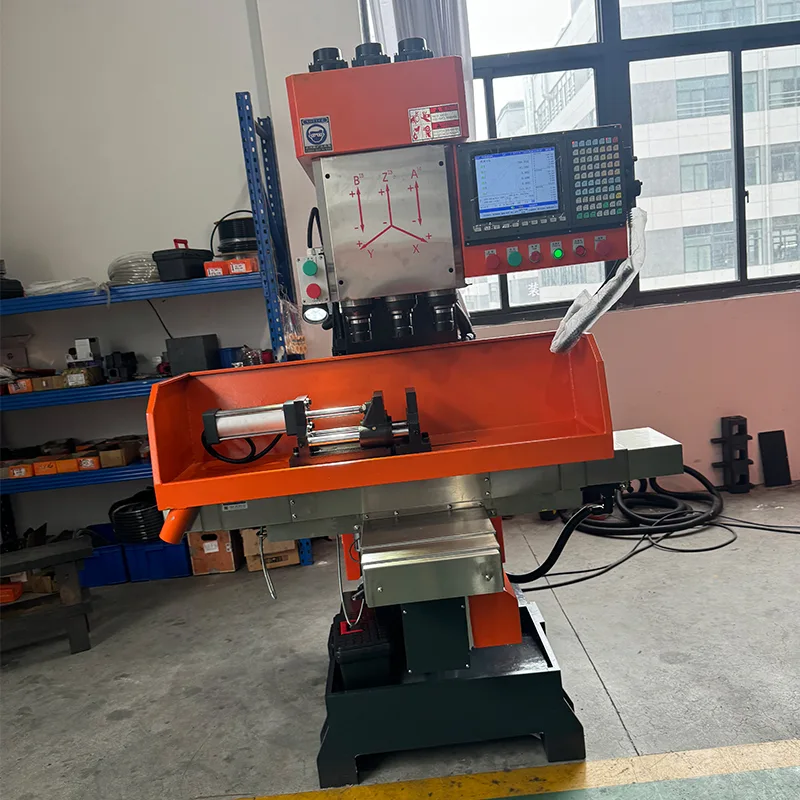

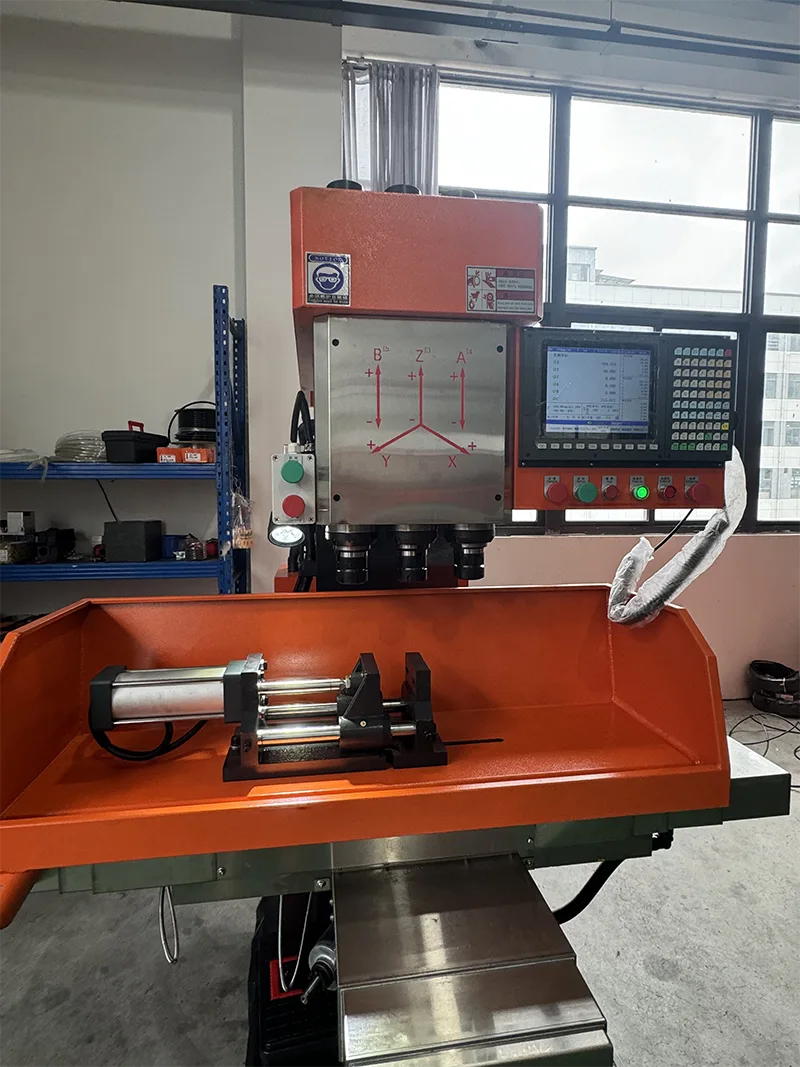

主な特長

立形CNC 3軸 ZSK-4150X4は以下の特長を持っています。

・大量部品の加工、穴あけ、リーマ、タップ加工が一度に完了し高能率です。

・機体はコンパクトかつ剛性が高い。

・主軸は高品質合金鋼を使用し、焼入れ・熱処理を施し、精密研削加工を施しています。高い耐摩耗性を持っています。

・摺動面は超音波焼入れ処理が施されています。摺動面の寿命を確保する潤滑装置を内蔵しています。

・ワークテーブルの左右移動は起動装置とバッファ位置決め装置を採用しており、振動が少なく動きが速いです。

・ナイフのハンドルは抜け落ちにくい引き棒タイプを採用しています。安全性が高いです。

技術仕様

以下の技術パラメータは、立型 CNC 3 軸 ZSK-4150X4 に適用されます。

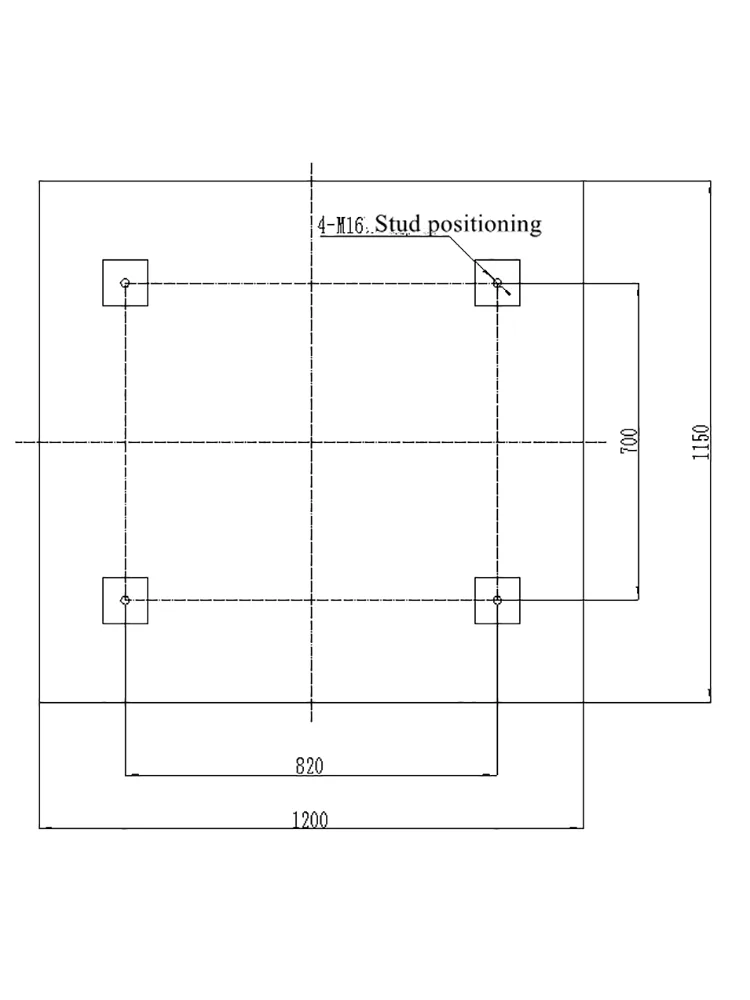

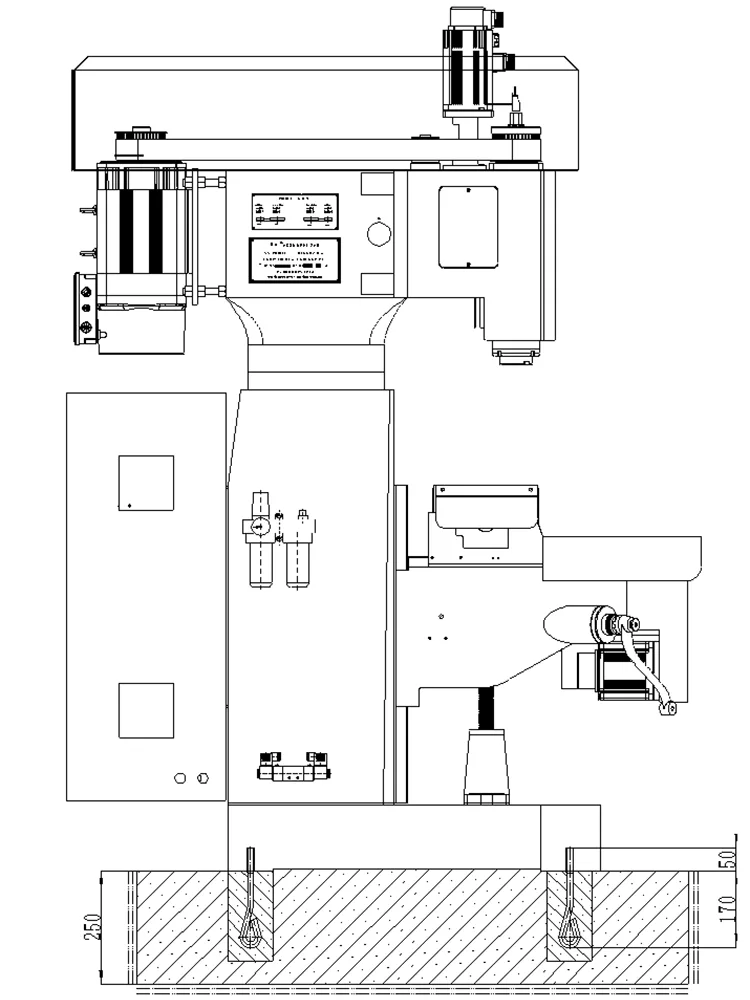

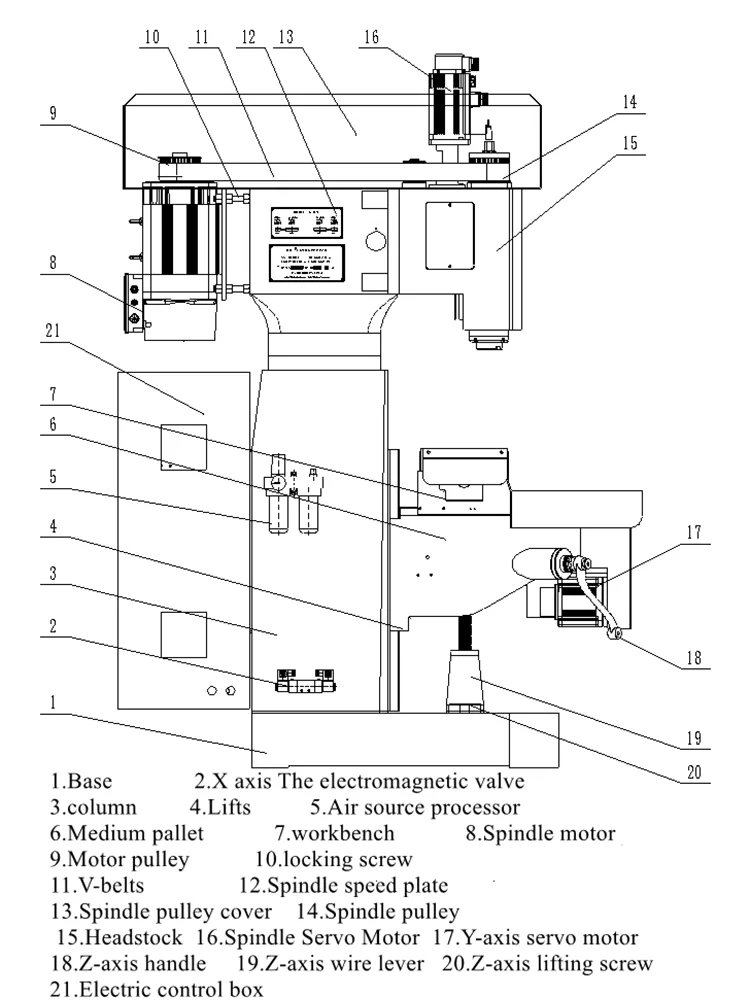

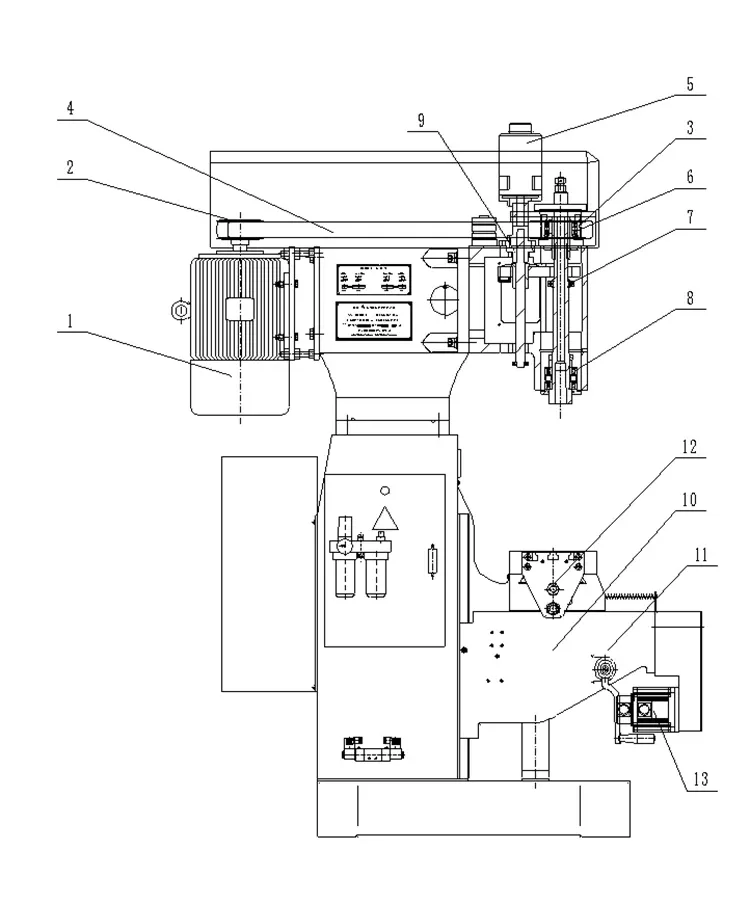

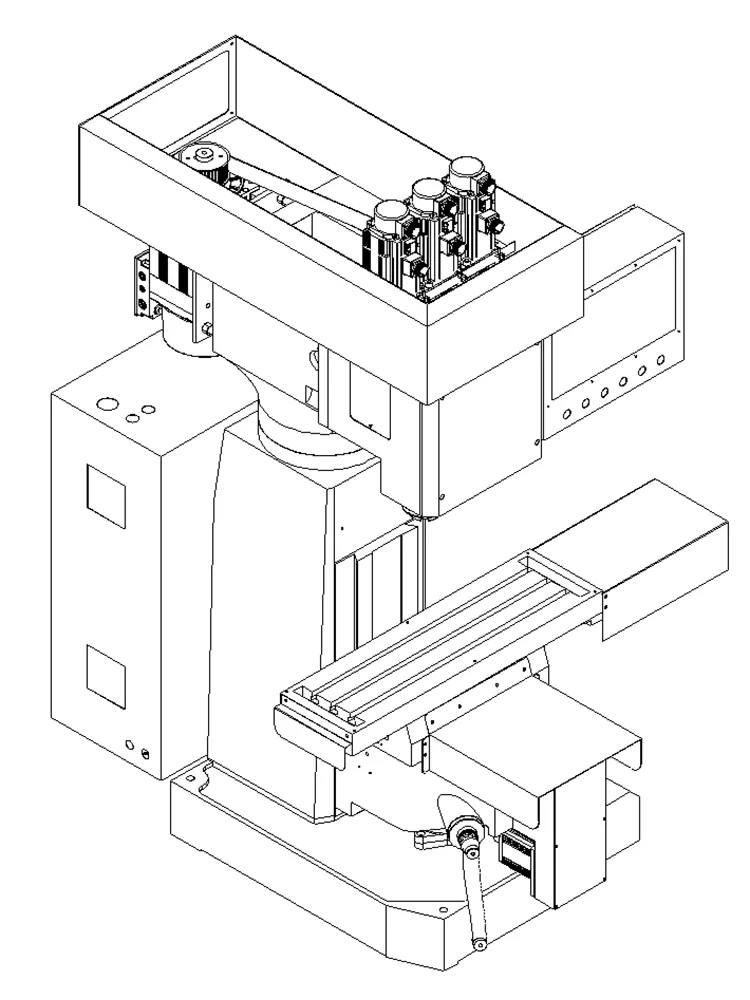

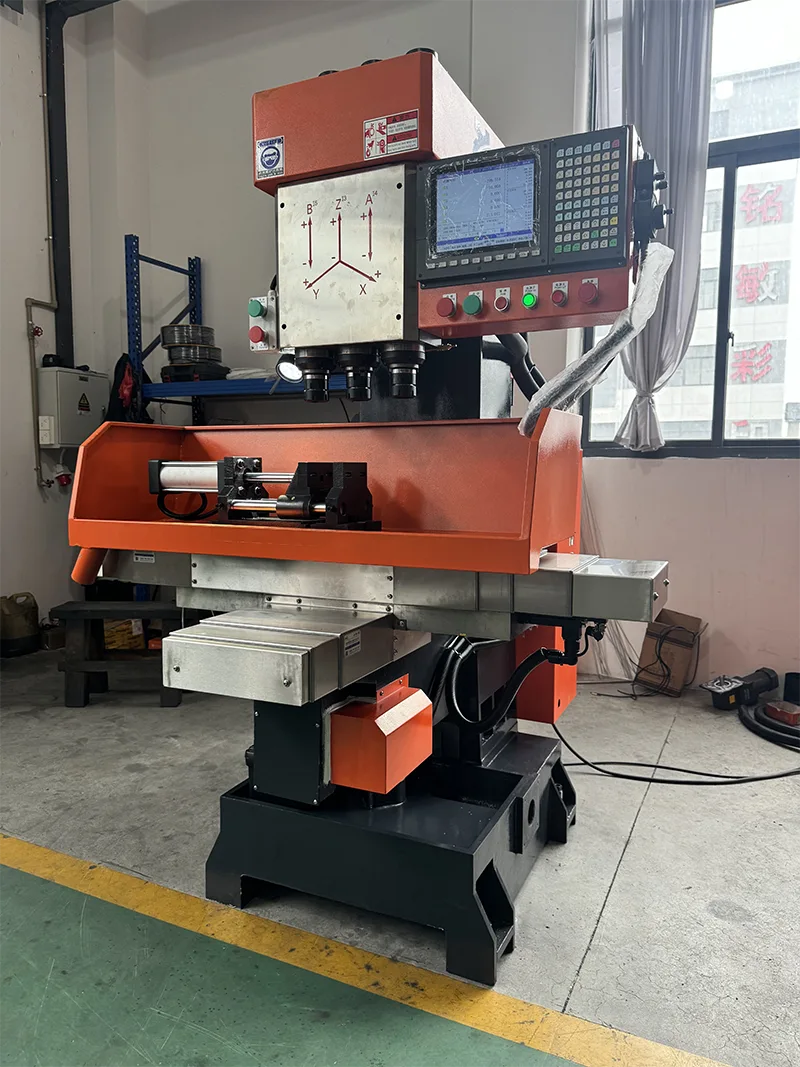

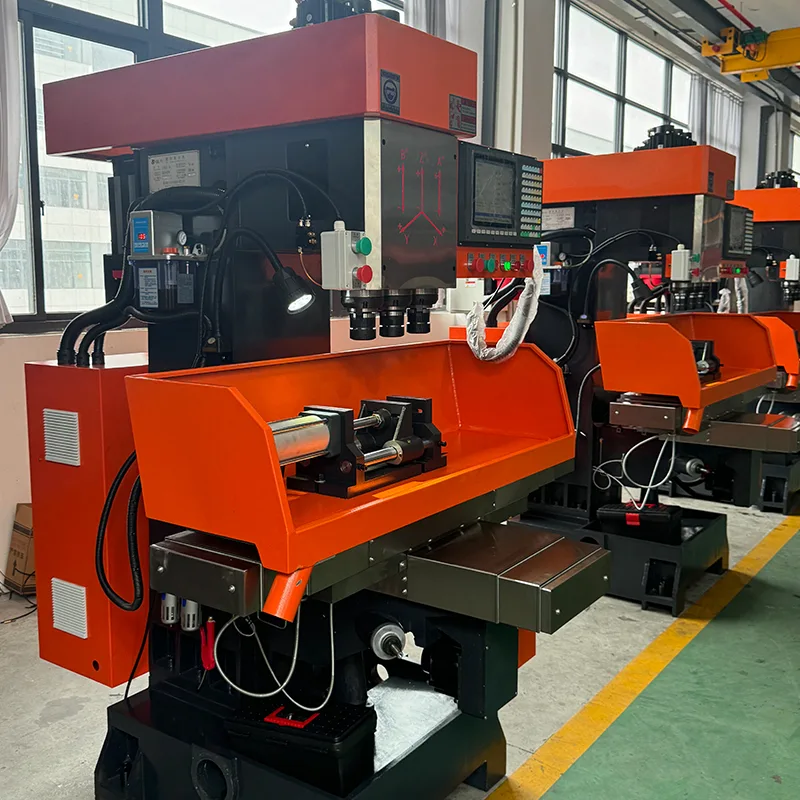

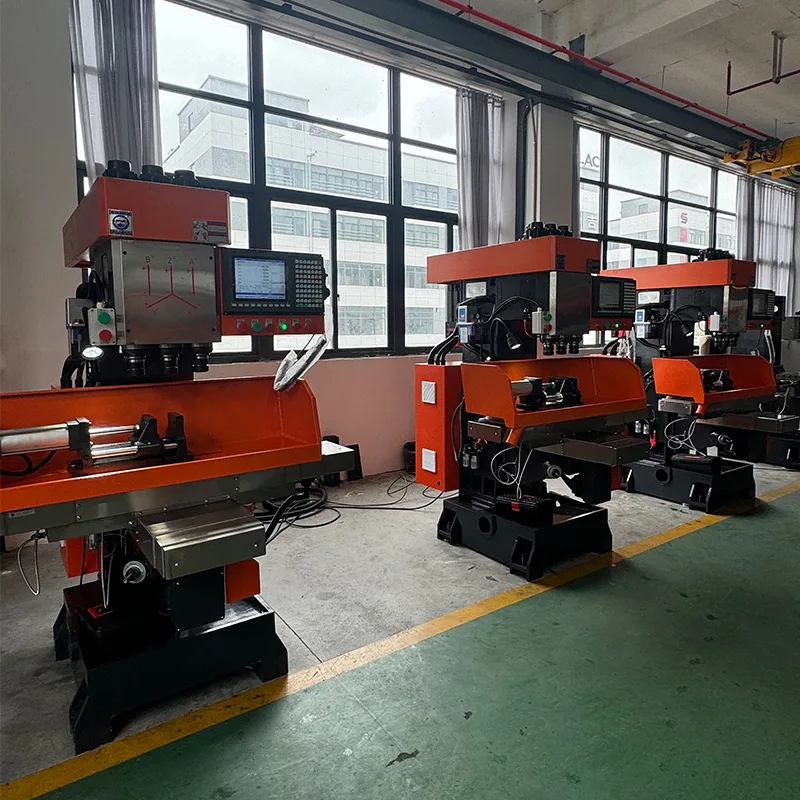

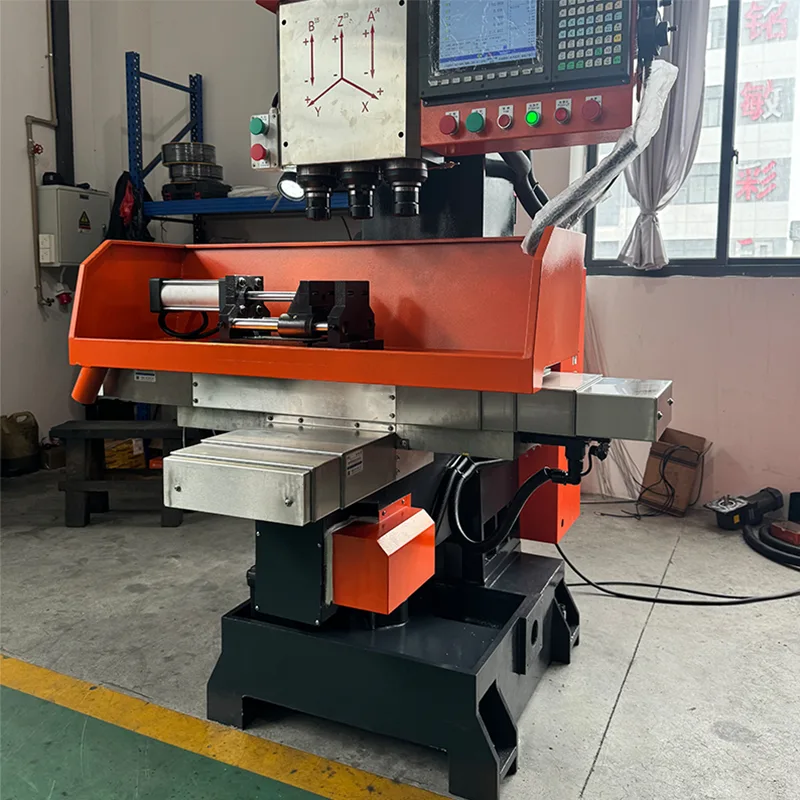

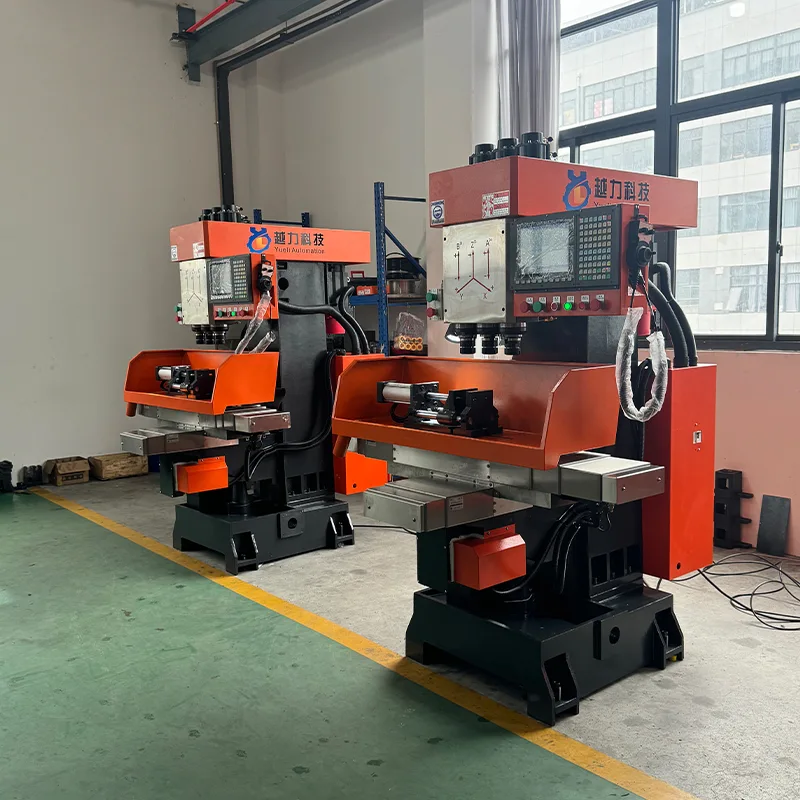

工作機械の仕組みと性能

立形CNC 3軸 ZSK-4150X4の設計は、フライス盤と補助始動装置の構造的特徴を採用しており、高い加工効率、安定した精度、簡単な操作手順という利点があります。ロジック制御処理に PLC を使用すると、モーターの正逆スイッチングによって引き起こされるアーク短絡を効果的に回避できます。また、電磁弁の駆動にはパルストリガ方式を採用し、電磁弁のコイルに長時間通電してコイルが焼損する現象を回避しています。

・構造：簡易マシニングセンタ。プログラム制御は台湾Yitu制御システムを採用しており、電磁弁やオイルシリンダーの故障によるタップや工具の損傷を防ぐ検出機能を備えています。人間と機械に優しい対話で簡単に操作できます。

・大・中ロット部品の加工に適しています。ワンタイムクランプ。効率が高く、精度も良好です。

・タッピング機構は送りねじ駆動装置の交換が不要です。ピッチは標準的です。独自の周波数変換を備えた北京製超同期メインサーボモーターにより、ねじ面粗さが向上し、精度が保証されます。

・パワーヘッドコンポーネントの独自の研究開発。精密研削加工。優れた耐摩耗性と長寿命。

・Hust CNCシステムは必要に応じて送り速度を設定できます。長期間の使用により送りねじが摩耗する場合、システムには工具補正機能が備わっています。

・各電動摺動面には集中自動潤滑装置を採用し、工作機械の寿命を確保します。

・サーボモーターによるスライドテーブル移動。複数の座標をデジタルで設定できます。高い位置決め精度。低振動。素早い対応。

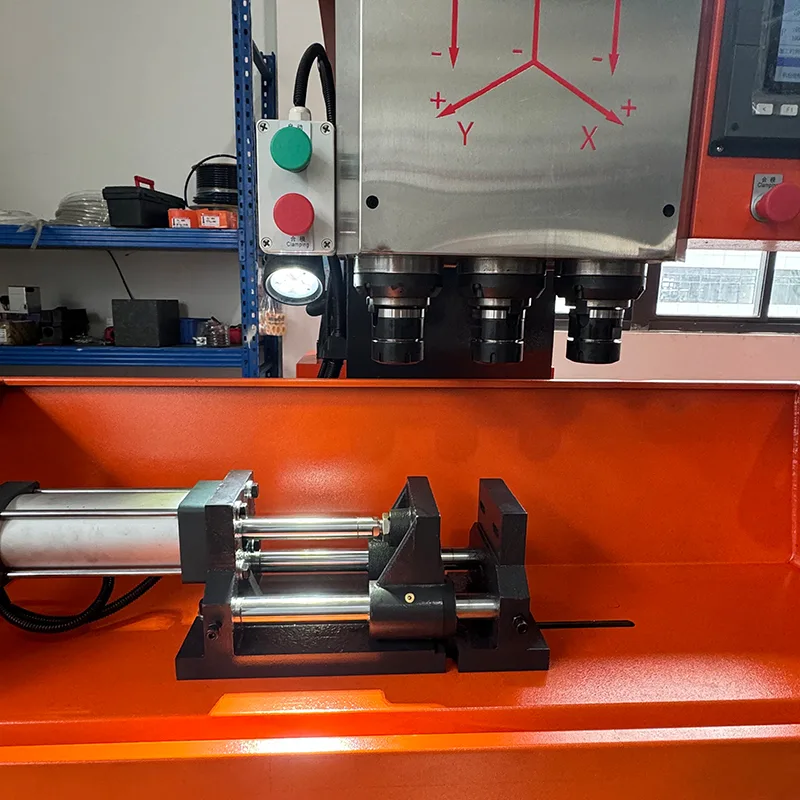

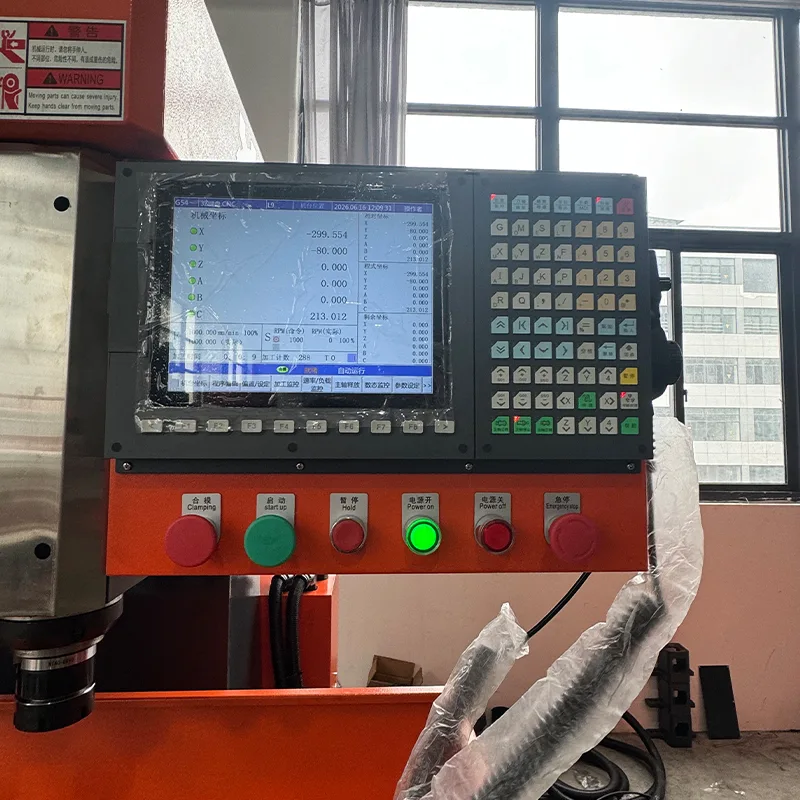

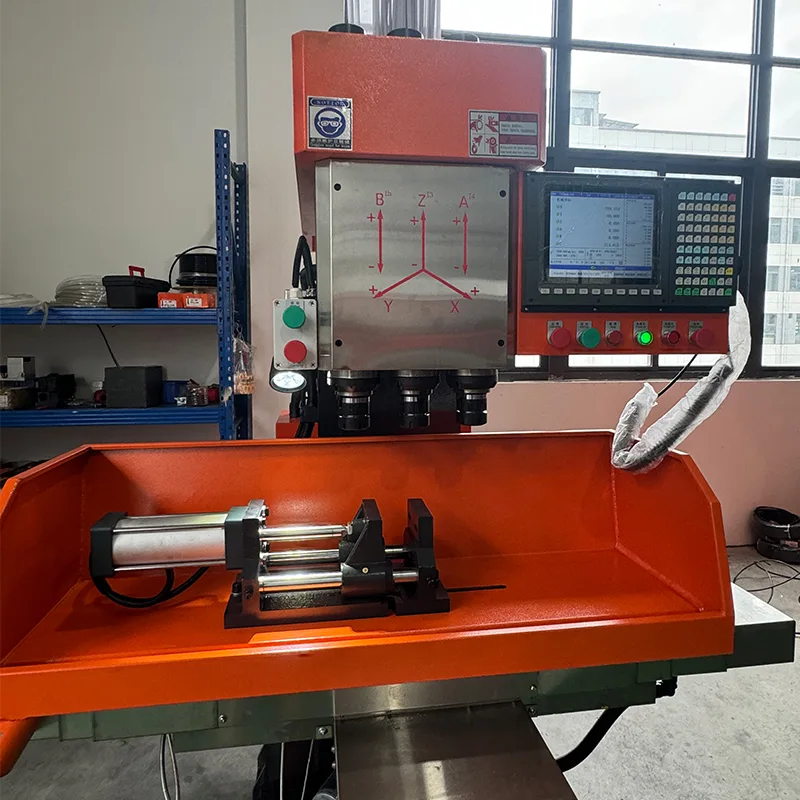

・加工中、ワークの状態をタッチパネルに表示。故障時の警報機能。

· 完全密閉保護により個人の安全が確保され、処理環境が改善されます。

電気系統

立型 CNC 3 軸 ZSK-4150X4 には以下の電気部品が使用されています。

・電磁弁：台湾AirTAC。安定性が良い。エア圧力は0.5MPa以下で使用してください。

・ACコンタクタ：韓国LS。安定性が良い。

・リレー：オムロン。安定性が良い。

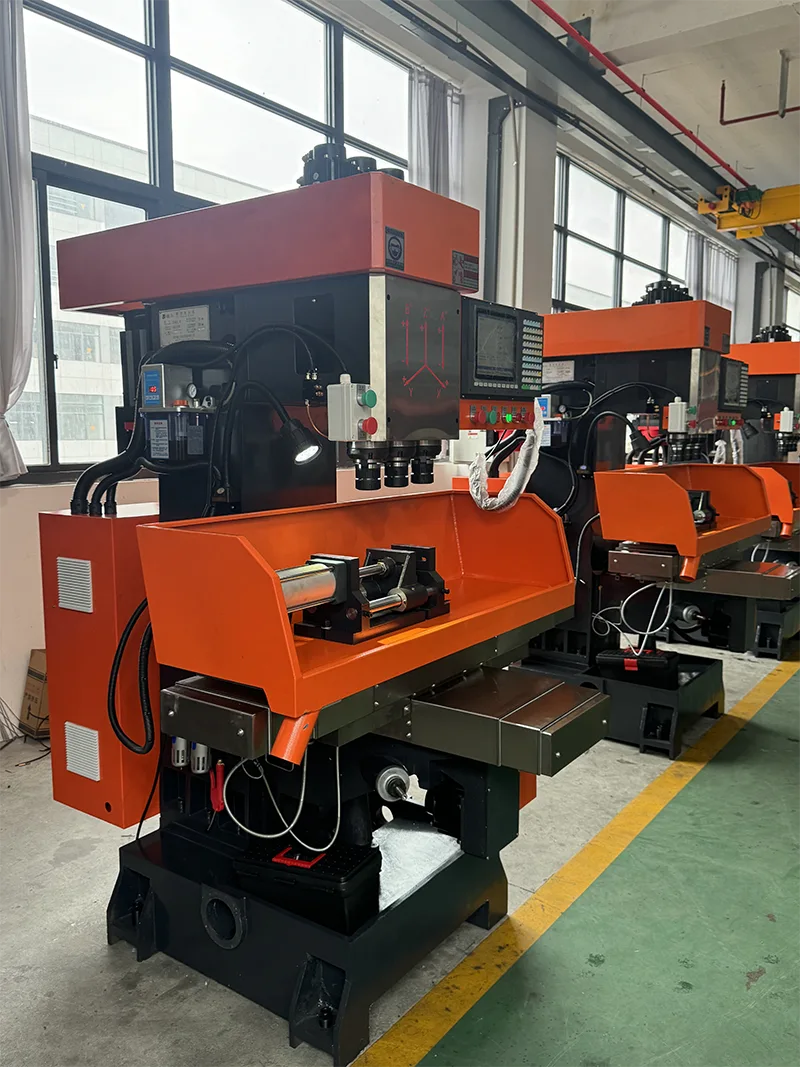

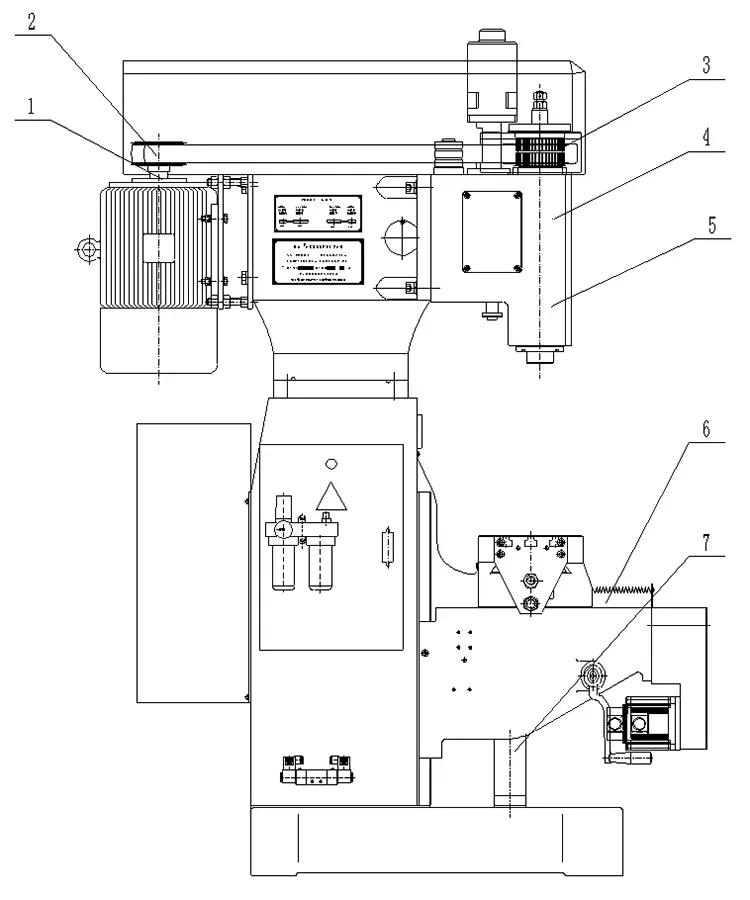

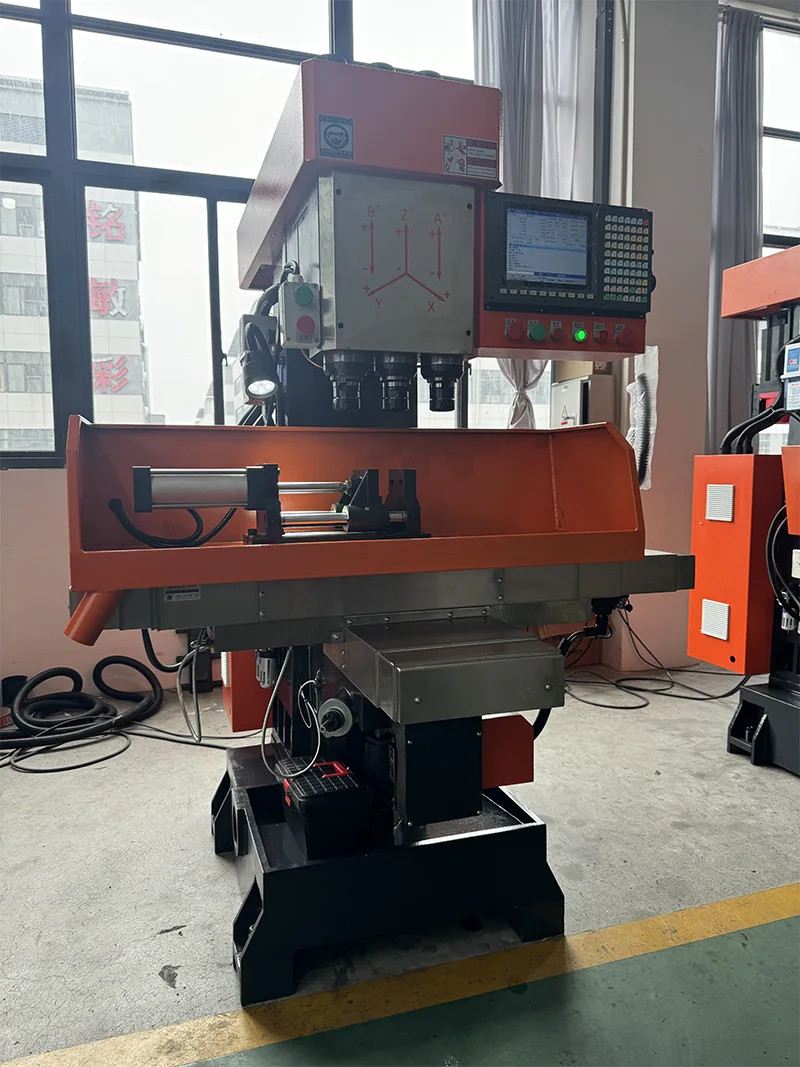

伝送システム

立形CNC 3軸 ZSK-4150X4は以下の伝送部品を使用しています。

潤滑システム

スピンドルスリーブとガイドレール表面は手動潤滑ポンプによって潤滑されるため、操作がより簡単かつ包括的になり、潤滑表面の耐用年数が保証されます。

操作および処理上の注意事項

以下の注意事項は立型CNC 3軸 ZSK-4150X4の取扱説明書に記載されております。

・ご使用前に取扱説明書および付属文書をお読みください。

・電源：三相4線、容量7KW、絶縁電線断面積4mm2以上（銅）。

・熱源、高温、粉塵の多い場所の近くには設置しないでください。

・開梱後初めてご使用になる前に、オイルマーク線までオイルを注入してください。

・冷却ポンプは液体がないと作動しません。

・電源ボックスを電気溶接機や高周波・中周波機器と共用しないでください。

・アース線は標準で接続する必要があります。断面積は2.5mm²以上。

・電源投入後、試運転前に機械外部に帯電していないかテストペンを使用して確認してください。

・マニュアルに従ってオイルポンプモーターを始動します。オイルポンプが逆になっていないか確認してください。

・近接スイッチを調整、修正しました。小さな調整は可能です。大幅な変更についてはアフターサービスにお問い合わせください。

・工場出荷時にインバータパラメータを設定。ユーザーが個別に設定することはできません。

· インバータアラームを避けるため、「手動」ボタンを素早く頻繁に押さないでください。

・工具の交換時や駆動ベルトの調整時は外部電源を切ってください。

・黄緑色のアース端子は必ず接地してください。相線を中性端子 (N) に接続しないでください。

・過負荷運転は選択しないでください。適切な工具、切削量、送り速度を使用してください。

・電気制御ボックスのロックスイッチ。保守点検時は電源を切り、施錠してください。

よくある質問

この機械の主軸テーパはいくらですか?

立形CNC3軸 ZSK-4150X4の主軸テーパはMT4です。

加工可能な最大穴径はどれくらいですか？

銅部品を4枚刃で1回転あたりの送り0.16mm/rで加工する場合、最大穴径はФ50mmです。

最大タップ径はどれくらいですか？

銅部品加工の最大タッピング径はФ50mmです。X、Y、Z軸の移動量はどのくらいですか?X軸の移動量は400mm、Y軸の移動量は250mm、Z軸の移動量は320mmです。

主軸速度範囲はどのくらいですか?

Z1 軸および Z2 軸の主軸速度範囲は、サーボ制御により 619 ～ 1420 r/min です。

スピンドルモーターの出力と機械の総重量はいくらですか?

スピンドルサーボモーターの出力は380Vで5.5KW、機械の正味重量は2500KGです。

この機械はどのような制御システムを使用していますか?

この機械は、人間と機械に優しい対話を備えた台湾 Yitu 制御システムを使用しており、簡単に操作できます。
