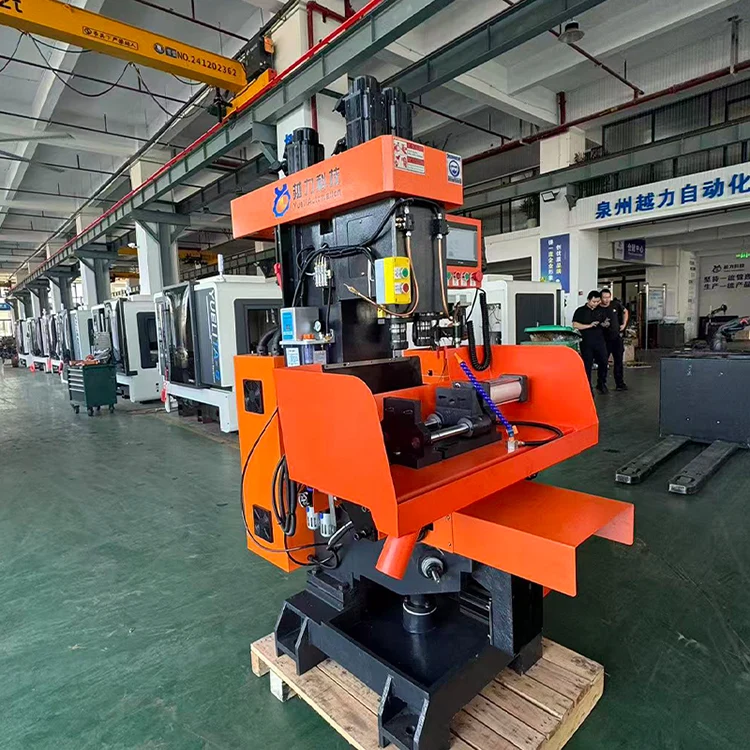

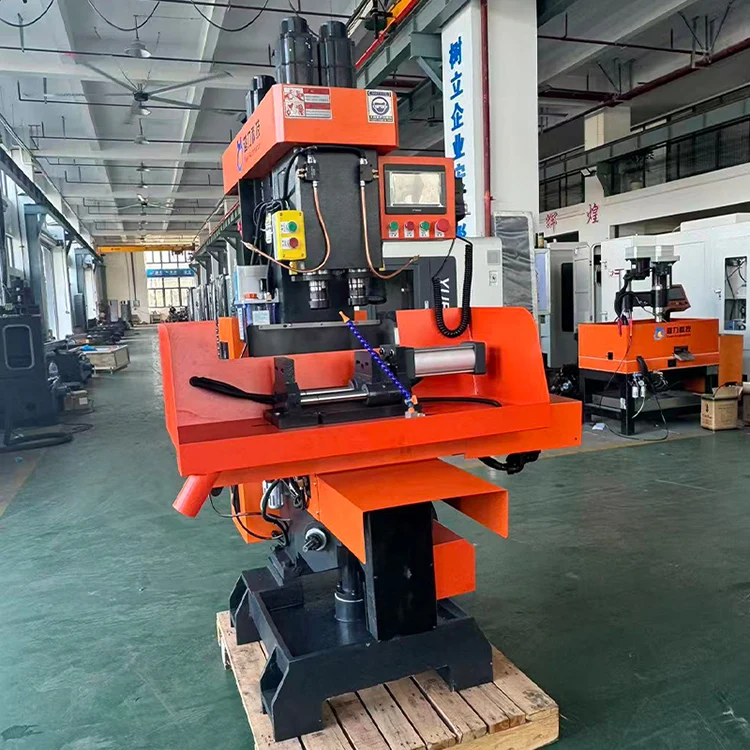

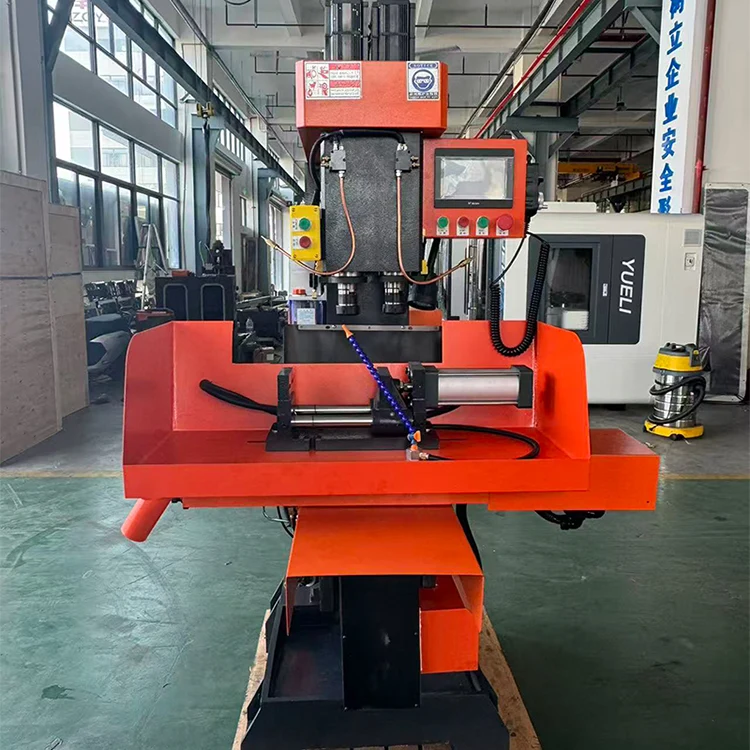

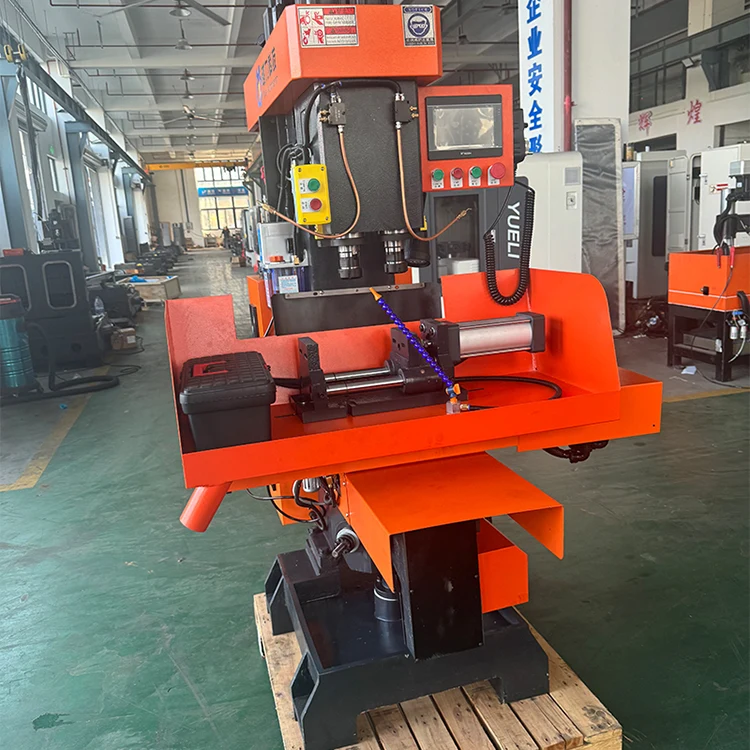

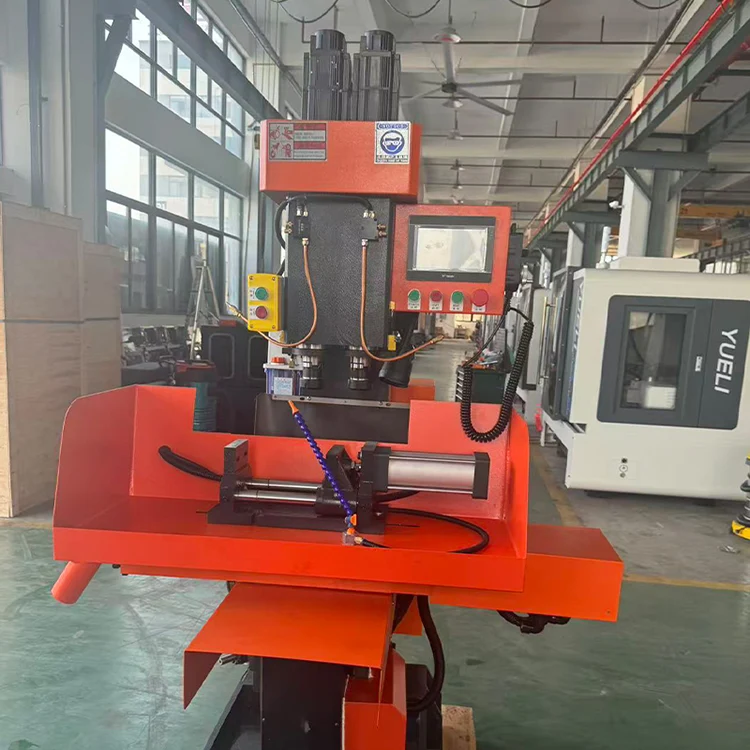

立型二軸複合機

垂直二軸複合機械 (内部モデル ZSK4132X2B) は、Quanzhou Yueli Automation Equipment Co., Ltd. によって製造されています。小規模から中規模のバッチのドア取り付け製品の生産および加工に適しています。この工作機械は、シンプルで直感的な操作と便利な調整を備えた、滑らかでエレガントな外観を備えています。 PLC制御の採用により、より高い自動化レベルと優れた信頼性を誇り、オペレーターの労力を軽減します。一人のオペレーターで複数の機械を管理することができ、高効率かつ汚染防止に最適な処理装置として機能します。

製品紹介

縦型二軸複合機械は、小規模から中規模のドア取り付け製品の生産と加工に適しています。この工作機械は、シンプルで直感的な操作と便利な調整を備えた、滑らかでエレガントな外観を備えています。 PLC制御の採用により、より高い自動化レベルと優れた信頼性を誇り、オペレーターの労力を軽減します。一人のオペレーターで複数の機械を管理することができ、高効率かつ汚染防止に最適な処理装置として機能します。

· スムーズでエレガントな外観と、シンプルで直感的な操作。

· PLC 制御による便利な調整とより高い自動化レベル。

· 労働集約度が軽減されるため、優れた信頼性が得られます。

· 1 人のオペレーターが複数のマシンを管理できます。

主な技術パラメータ

次の技術パラメータは、垂直二軸複合マシンに適用されます。

機械の構造と特徴

縦型二軸複合機は、次の構造および性能の特徴を備えています。

· 多数の部品の加工、穴あけ、リーマ、タップ加工を一度に高効率で完了できます。

· コンパクトで剛性の高い本体構造です。

· メインシャフトは高品質の合金鋼で作られ、硬化および熱処理され、精密研磨され、高い耐摩耗性を備えています。

· 摺動面は超音波焼入れ処理を施し、潤滑装置も備えており摺動面の寿命を確保します。

· 作業台は起動装置と緩衝位置決め装置により左右に移動するため、振動が少なく動きが速いです。

· ハンドルはプルロッド式を採用しており、脱落しにくく安全性が高いです。

構造と性能

縦型二軸複合機の設計は、フライス盤と補助始動装置の構造的特徴を採用しており、高い加工効率、安定した精度、簡単な操作手順という利点を備えています。

· ベルト交換と張りの構造により、速度の変更とベルトの張りが簡単に行えます。

· 主軸は同期ベルトを介して4KW/4Pモーターによって駆動され、高い伝達効率と低騒音を実現します。

· 左右主軸自動復帰機構により、主軸を常に加工可能な状態に保つことができ、時間の節約と作業効率の向上を実現します。

· リフティングハンドルを簡単に回転させて、リフティングプラットフォームの持ち上げを実現できます。

· ワークベンチにはバッファ位置決めが装備されており、信頼性の高い位置決めと安定した精度を保証します。

・中間台車と昇降台にはロック機構を採用し、ワークの位置決めを安定させ、加工精度の確保に貢献します。

· 空気圧装置を使用して自動制御を実現し、信頼性が高く、加工の高効率と高精度を保証します。

潤滑システム

垂直二軸複合機械は容積式自動潤滑システムを使用しています。以下の潤滑スケジュールが適用されます。

電気系統

垂直二軸複合機械は、次の電気システム構成を使用します。

· CNC システム: Sunicon。

· サーボモーター：Sunicon。

· スピンドルサーボ: Zhima Technology。

· AC コンタクタ: シュナイダー。

· リレー: オムロン。

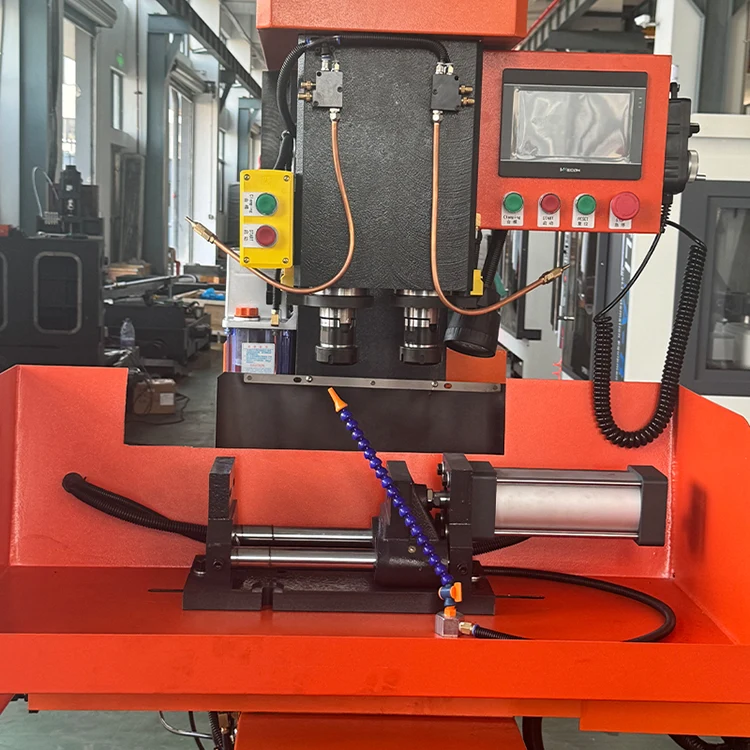

· 空気圧バイス: YUELI。

安全保護

垂直二軸複合機械は、金属切削工作機械の安全保護に関する GB 15760-2004 の一般技術要件に準拠しており、必要な安全装置と警告標識が装備されています。

· X 軸は、完全に密閉されたステンレス鋼板金シールドを利用して、切削液や切り粉を効果的にブロックします。

· Z 軸は板金保護と伸縮カバーを利用して、耐用年数を効果的に延長します。

· X 軸と Z 軸には、操作エラー、プログラミング エラー、ドライブの故障などによる誤動作を防ぐためのハード リミットとソフト リミットが装備されています。

· 電気設計は、過電流および短絡保護機能を備えた GB5226.1 電気規格に準拠しています。

· 電気キャビネットは、放熱のための軸流ファンを備えた完全密閉設計を採用しています。

· NC システムにはバッテリーが内蔵されています。システムの電源が切れても、保存されている加工プログラムは失われません。

· さまざまな突然の故障による損害を防ぐためのアラーム機能と緊急停止ボタン。

標準付属品とドキュメント

垂直二軸複合マシンには、次のアクセサリとドキュメントが付属しています。

含まれるツール:

・両口レンチ 17-19、12-14、8-10、22-24（各1本）

· 近接スイッチ（2個）

・コレットΦ20（2個）

・六角レンチ1.5-10（1セット）

よくある質問

この立型二軸複合機に使用されているCNCシステムとは何ですか?

この機械はS​​unicon CNCシステムを使用しています。

主軸テーパと最大穴あけ能力はどれくらいですか?

スピンドルテーパはNT30です。銅部品の最大穴あけ径は32mm、最大タッピング径はM32です。

X、Y、Z1/Z2 軸の移動量はどれくらいですか?

X軸の移動量は320mm、Y軸の移動量は120mm、Z1/Z2軸の移動量は110mmです。

主軸回転数と機械重量はどれくらいですか?

スピンドル速度は 10 ～ 3000 r/min の範囲で調整可能です。機械重量は900kgです。

総電力要件はどれくらいですか?

総電源容量は7KW。
