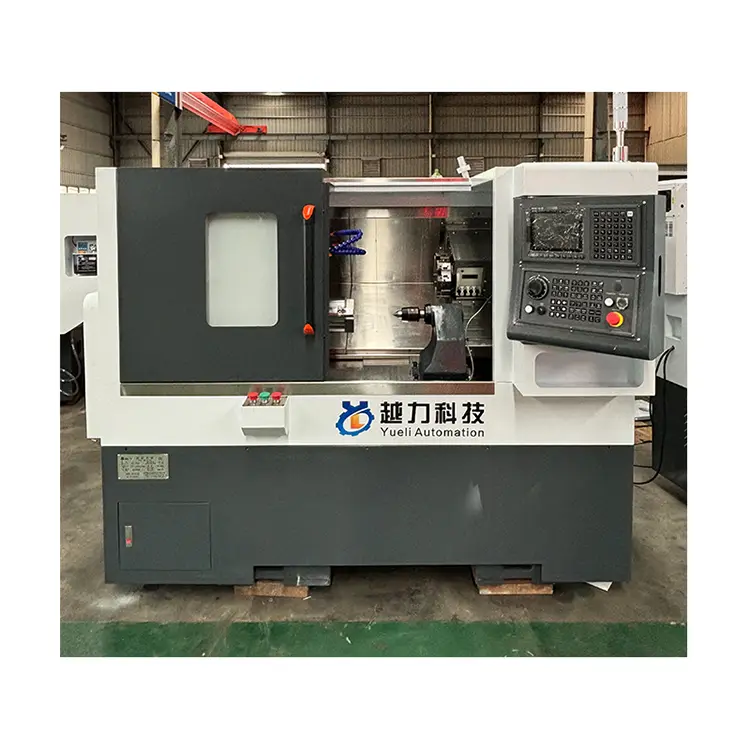

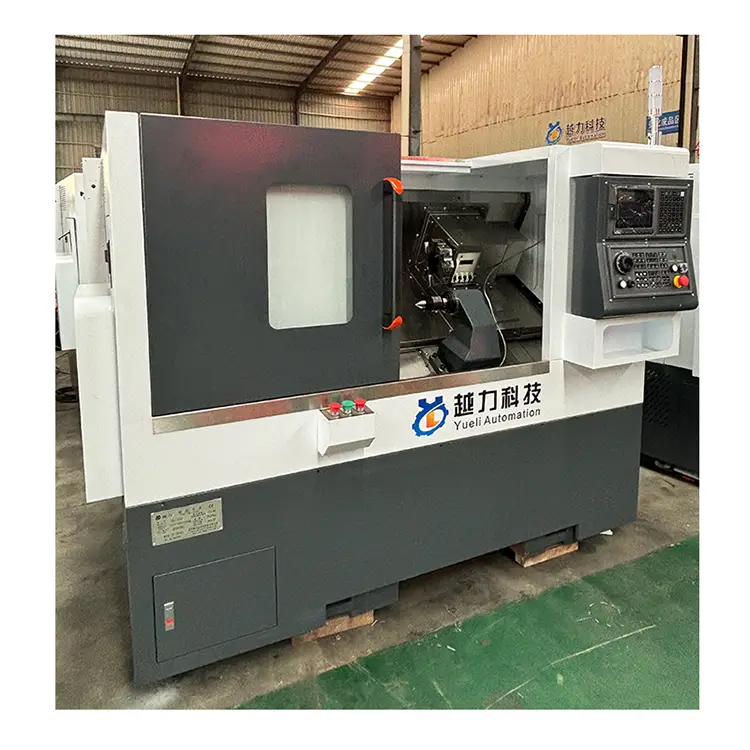

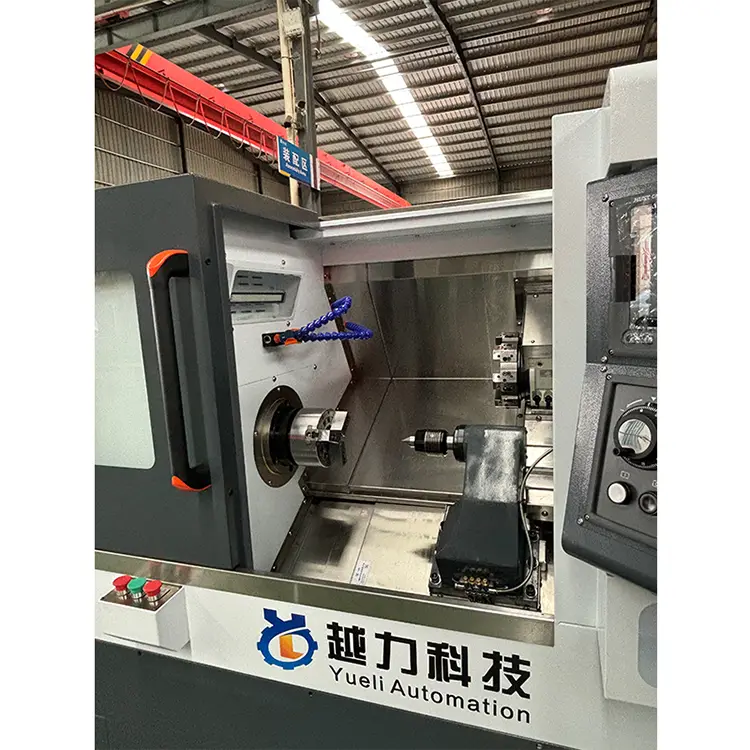

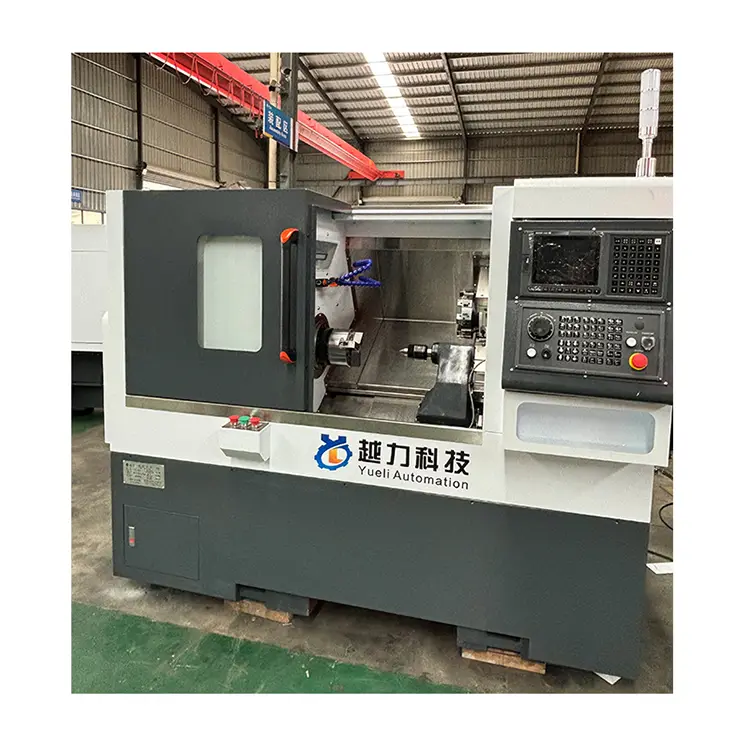

ツールタレットテールトップCNC旋盤

シリアルナンバー

プロジェクト

ユニット

仕様（寸法）

 備考

1

ドラッグボードのカウンタートップのサイズ

mm

300*260

2

Z軸旅行

mm

460

3

x軸旅行

mm

200

4

最大回転

mm

450

5

メインシャフトの中心からドラッグプレートのテーブル表面までの距離

mm

63

6

地面からメインシャフトの中心までの距離

mm

1050

7

最大処理長

mm

380（チャックを含む）

Acer LQ63/80-220-8Tサーボタレットを例として取ります

8

最大回転直径

mm

375

9

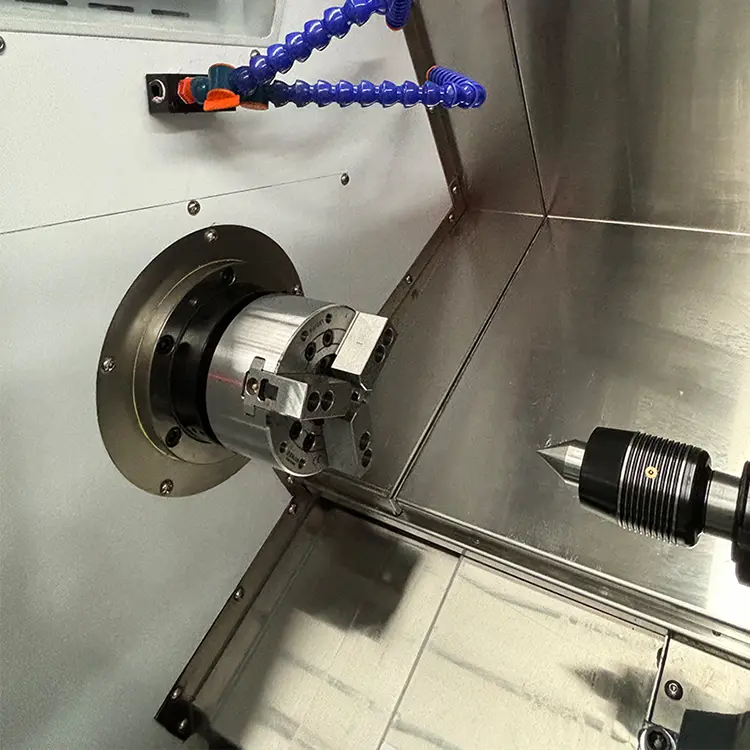

スピンドルモデル（スピンドル直径）

mm

A2-5（170）

10

スピンドル速度

RPM

0-5000

11

X.Zボールスクリュー仕様

32*10/32*10

12

Xガイドレールの仕様

30ローラー

4スライダーノーマル

13

Zガイドレール仕様

30ローラー

4スライダー対立の延長

14

メインX.Zモーターの接続方法

同期テープ /ダイレクト接続 /直接接続

15

X.Zモーターフランジ/停止

mm

130/110

16

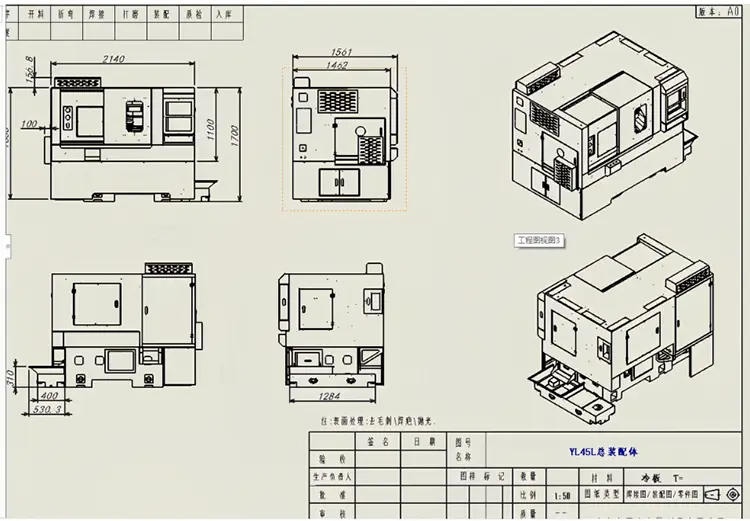

光学機械の寸法（長さ、幅、高さ）

mm

1875*1021*1263

17

重さ

 トン

約1.8T

内側と外側のカバーツールタワースピンドルが含まれていません

18

ナイフ荷重方法

63サーボタレット

19

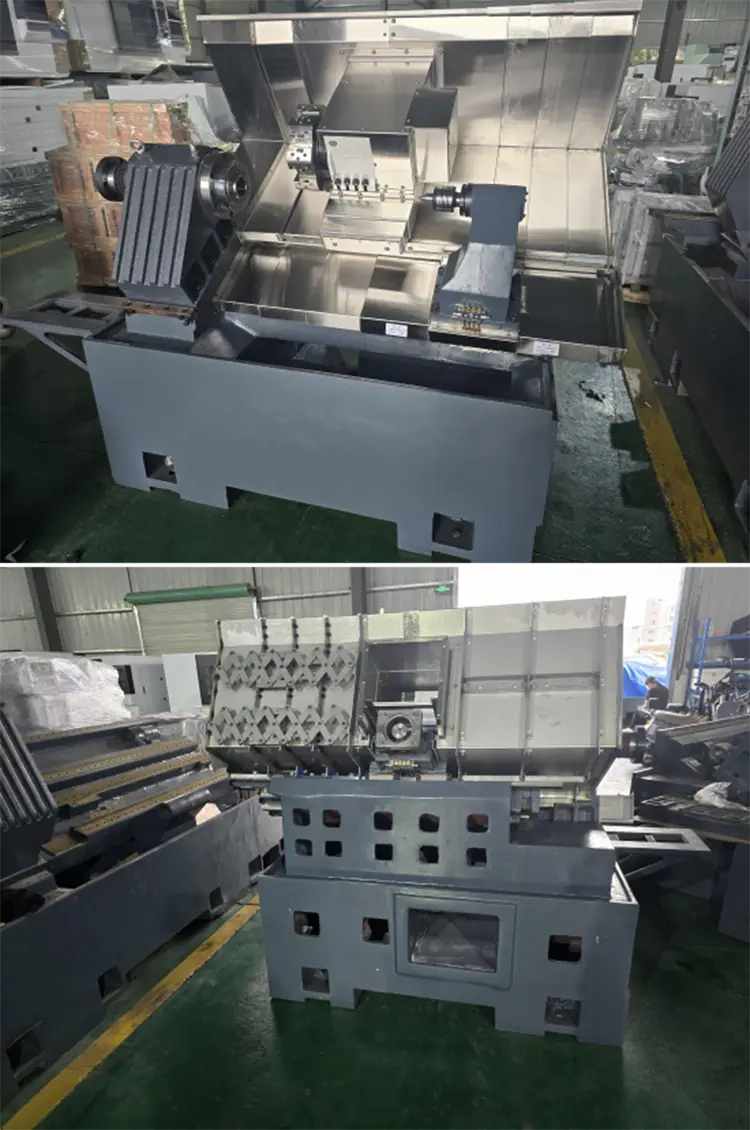

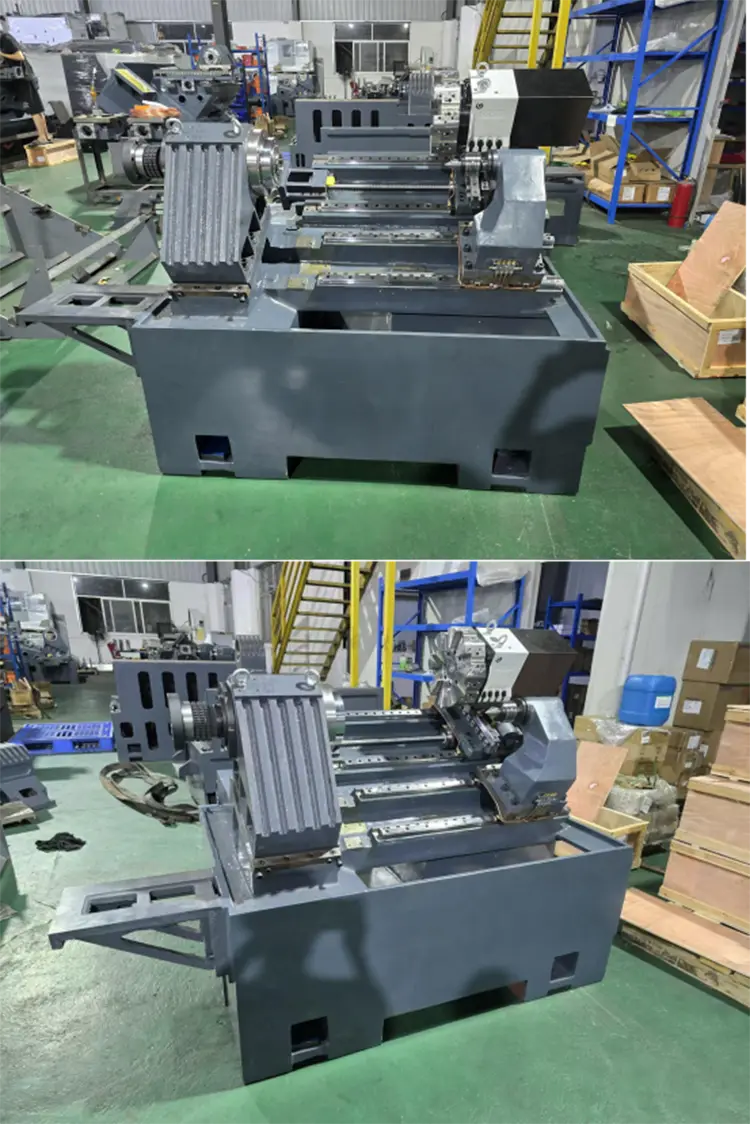

ベッドの形と勾配

ベッドは30度で傾いています

20

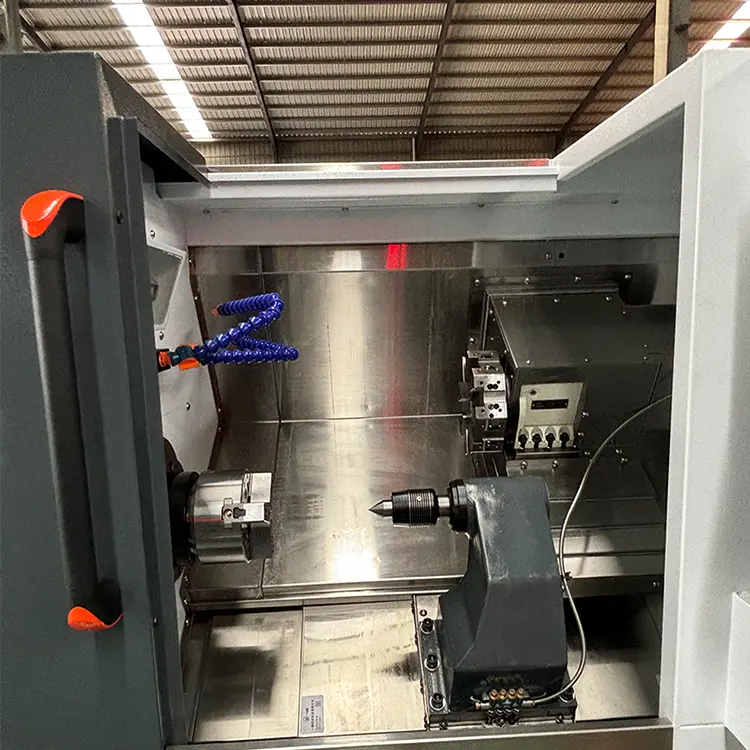

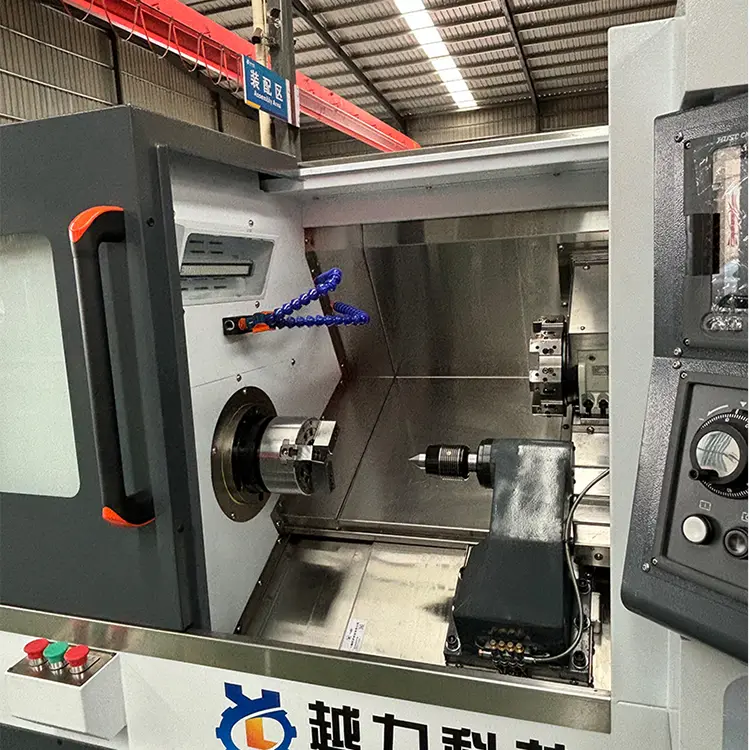

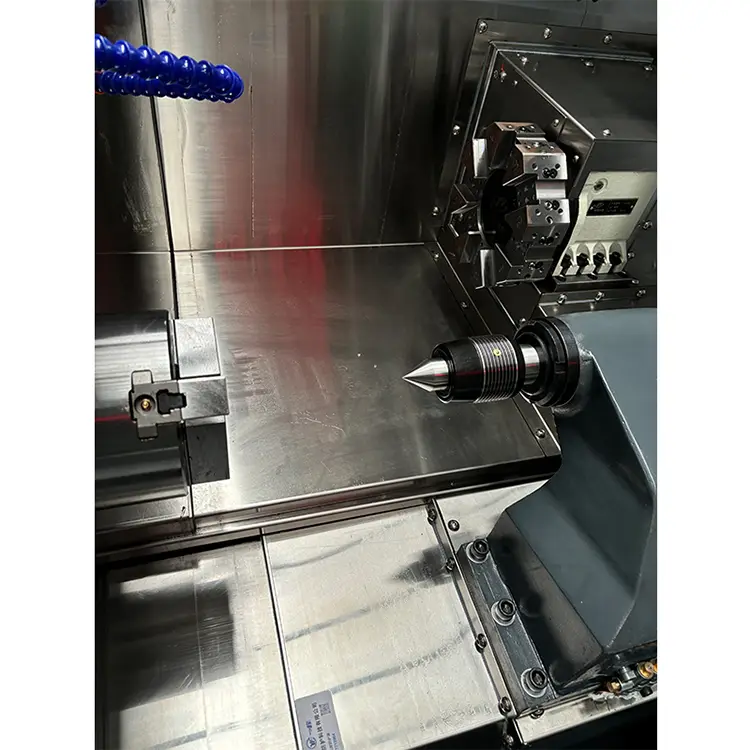

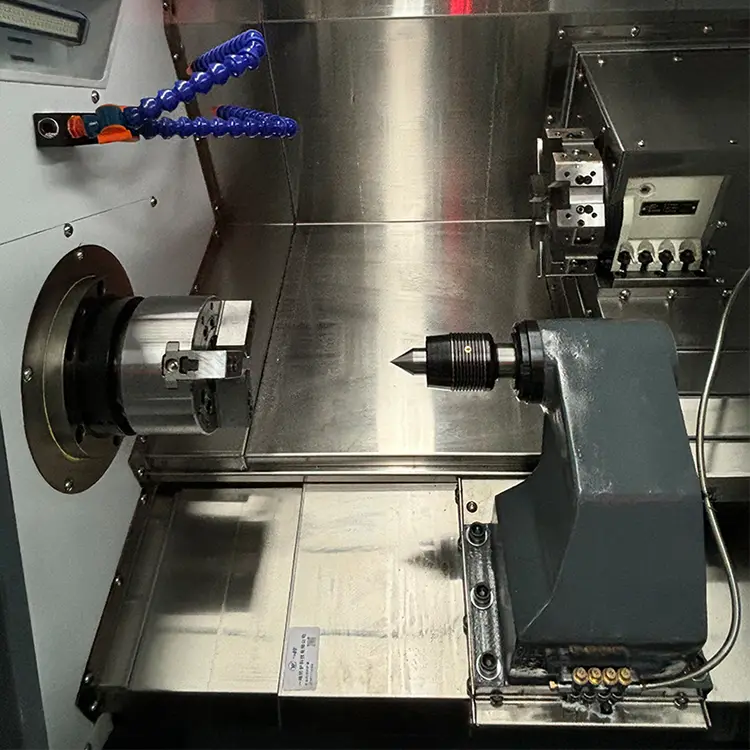

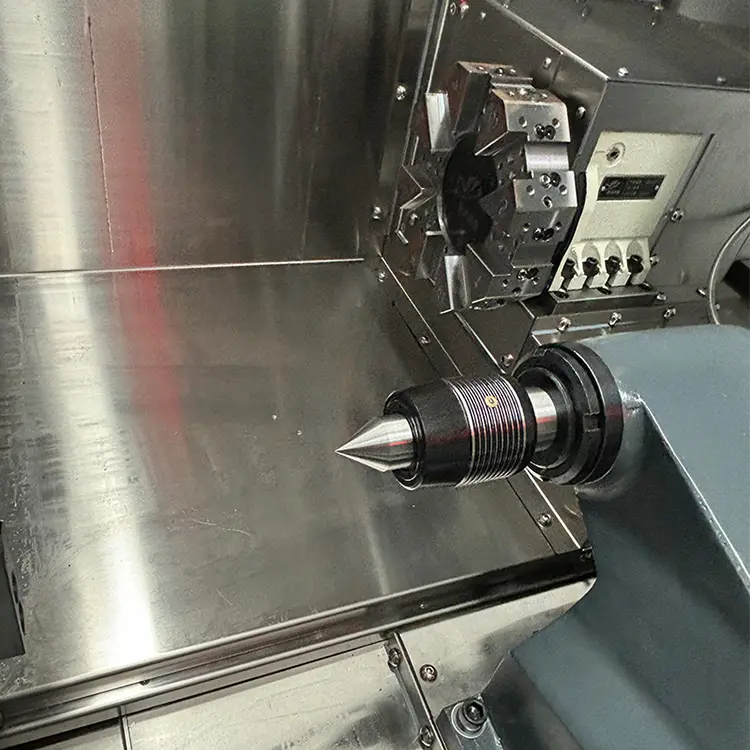

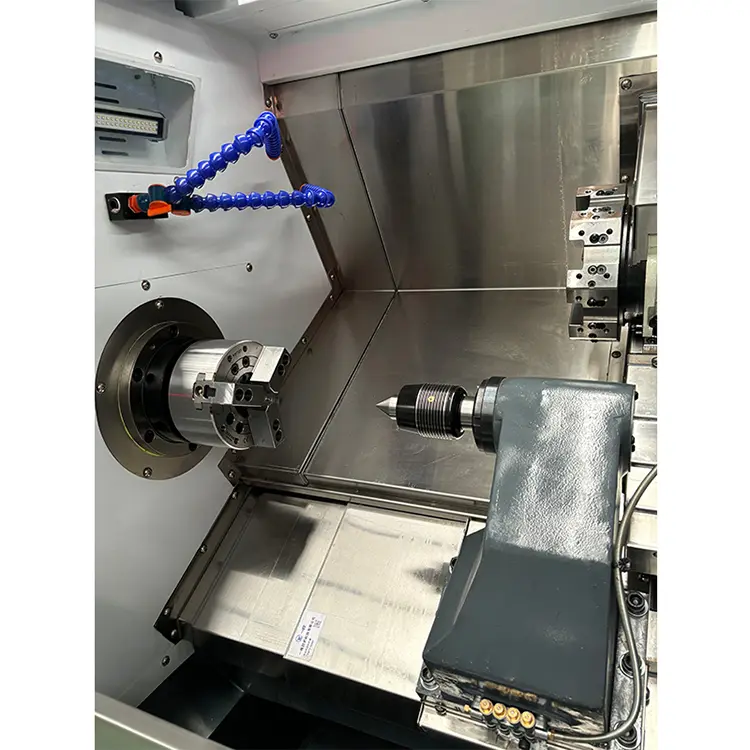

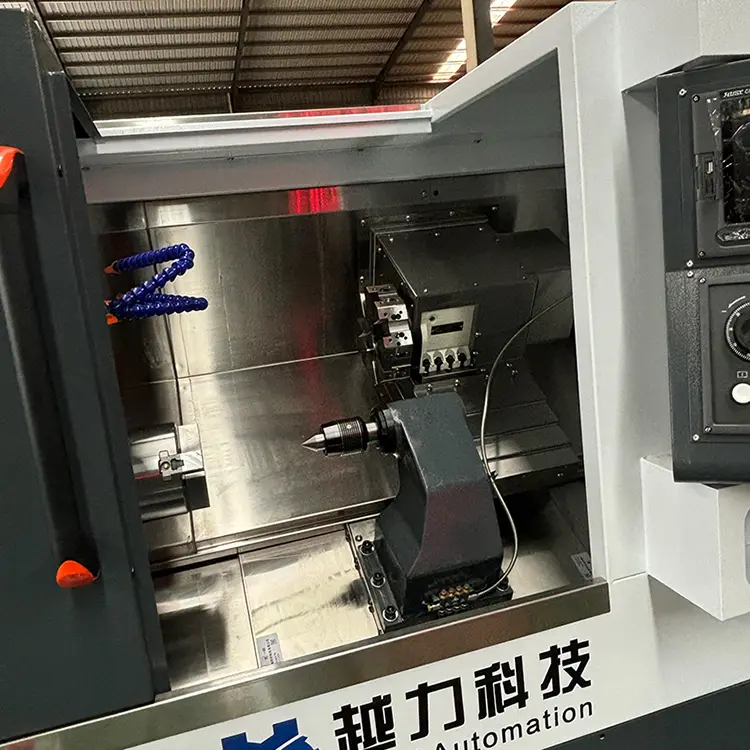

テールシート

ワイヤーロッドテールシート

21

テールシート推進方法

 油圧フィード

22

テールシートの旅程

500

23

テールトップモデル

スズメ4
