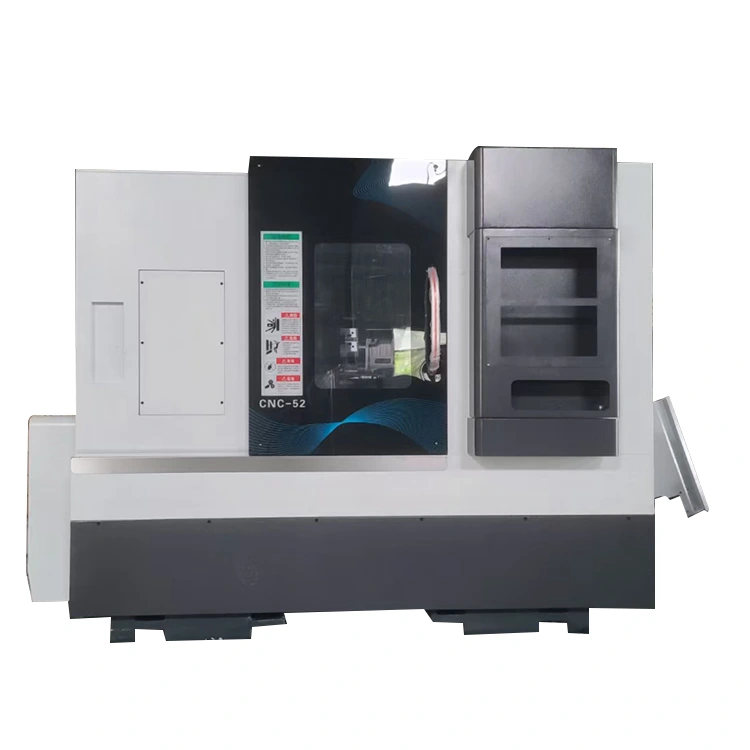

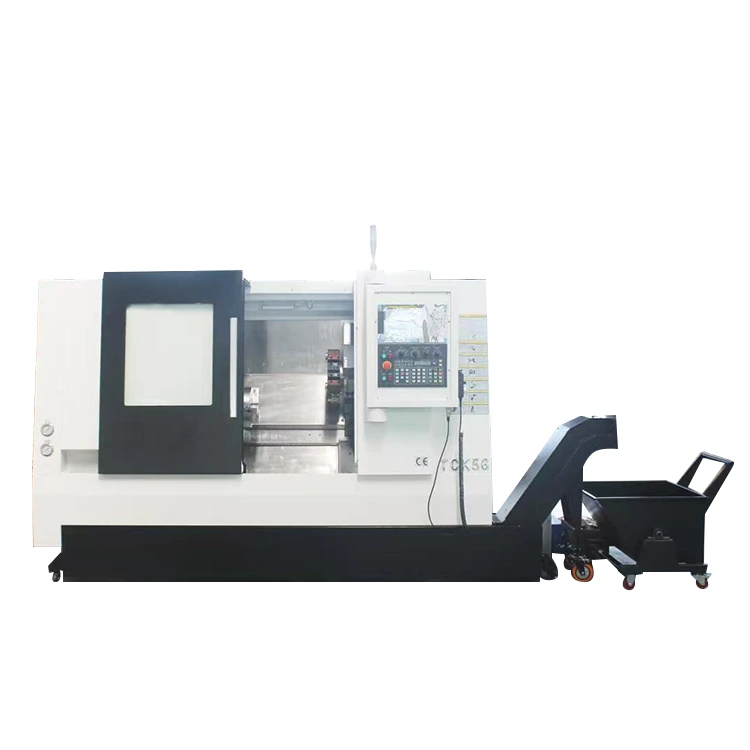

心押し台付き CNC ターンミル センター

いいえ。

名前

ユニット

スペック

述べる

1

スライドテーブル上面寸法

mm

450*340

2

Z軸の最大移動量

mm

600

3

X軸の最大移動量

mm

300

4

最大振り径

mm

650

5

主軸からスライドテーブル天板までの距離

mm

170

6

スピンドル中心から地面までの距離

mm

1100

7

MAX加工長さ

mm

475

NF80-170-BMT55-12T パワータレットを例にします

8

MAX回転径

mm

500

9

スピンドルモデル(スピンドル径)

mm

A2-6（200）

10

主軸速度

回転数

0～4000

11

X、Zボールねじ仕様

32*10/40*10

日本製THKボールねじC3級

12

X軸リニアガイドレール

台湾 HIWIN ローラークラス p、サイズ 35

4スライダー 標準タイプ

13

Z軸リニアガイドレール

台湾 HIWIN ローラークラス P サイズ 35

4 スライダー - 延長長スライダー

14

メインX.Zモーターの接続方法

タイミングベルト/ダイレクトドライブ/ダイレクトドライブ

15

X.Z.心押台モーターフランジ/スピゴット

mm

130/110

16

機械サイズ

mm

2415*1257*1270

17

機械の正味重量

KG

3800kg

内部および外部保護付き

18

ツールのインストール方法

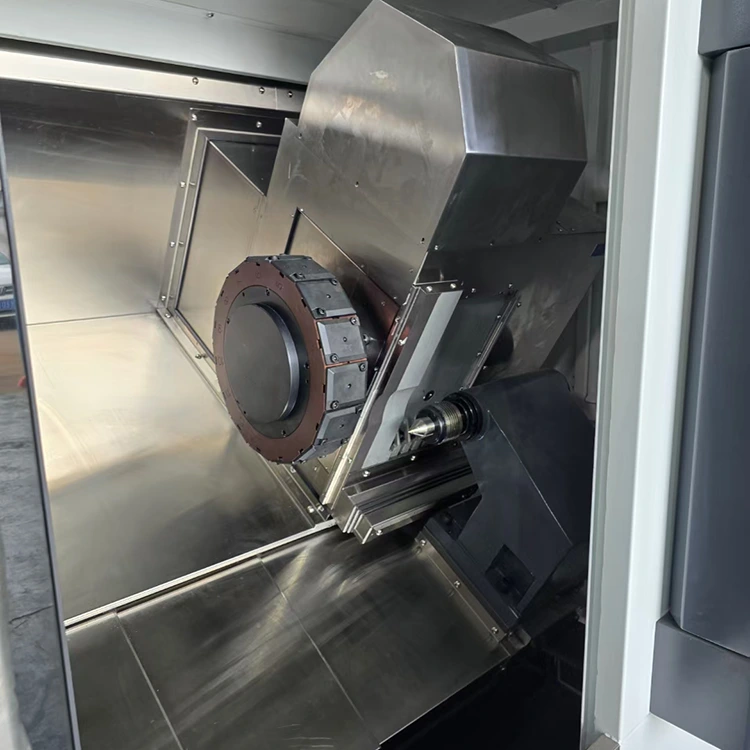

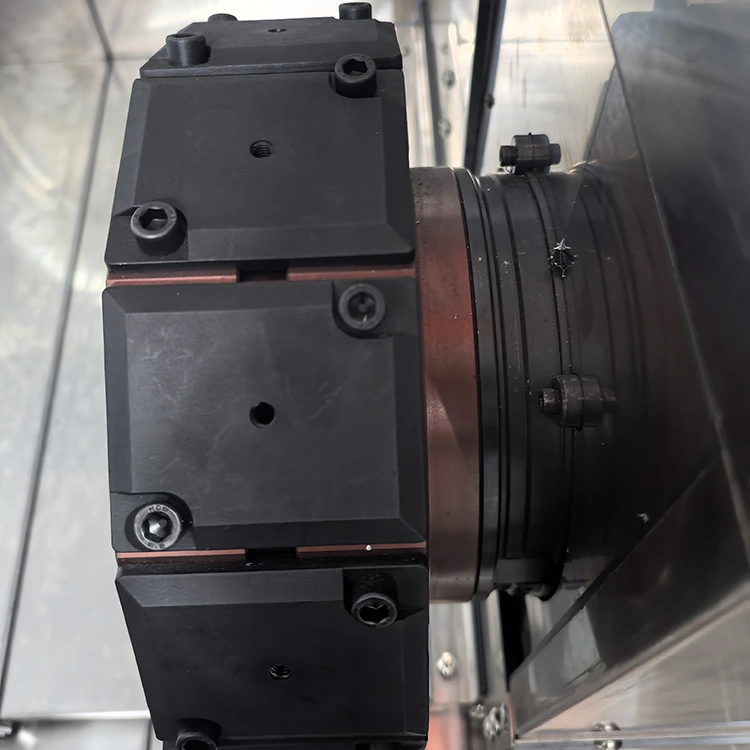

170-BMT55 パワータレット

19

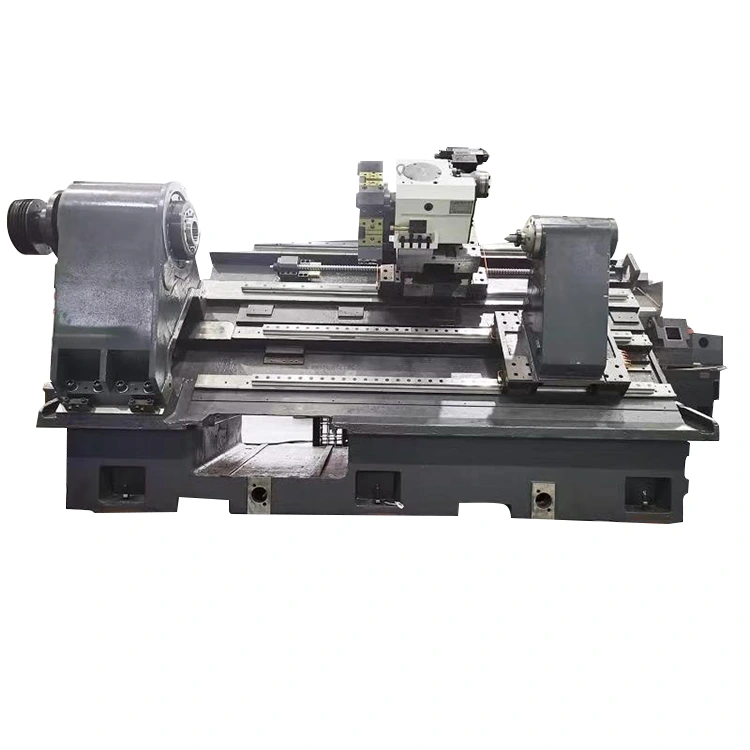

機械ベースの種類と傾き

30度傾斜ベッド

20

心押し台

リニアガイド心押し台

21

心押し台前進方式

油圧推進とサーボ推進

油圧心押しセンターを標準装備

22

心押し台の最大移動量

600

23

心押し台の最小突出長さ

30mm

24

心押台センターモデル

MT5
