サーボタレットとテールストックを備えたスラントベッドCNC旋盤

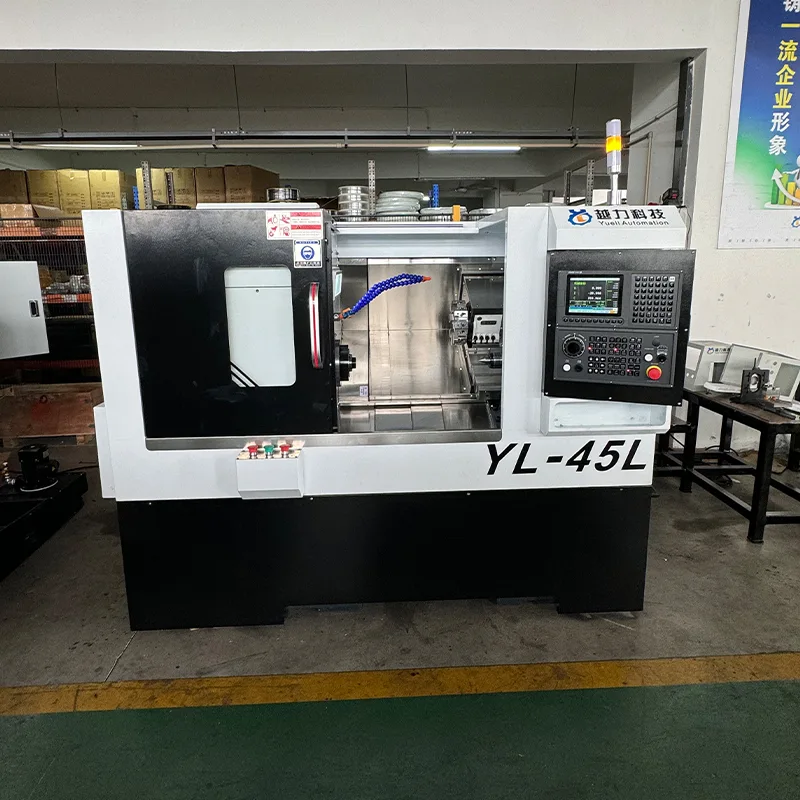

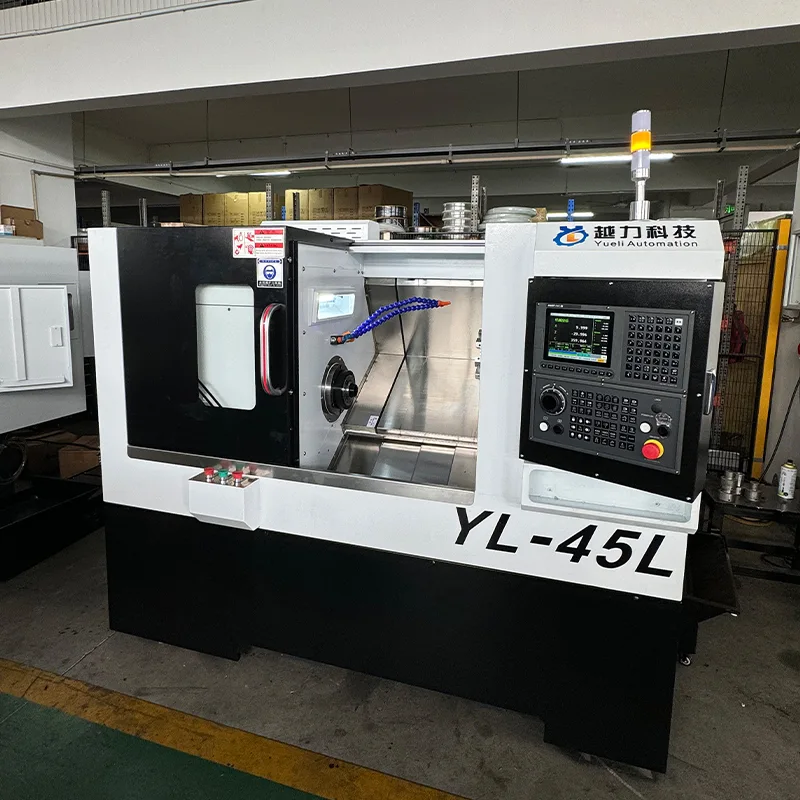

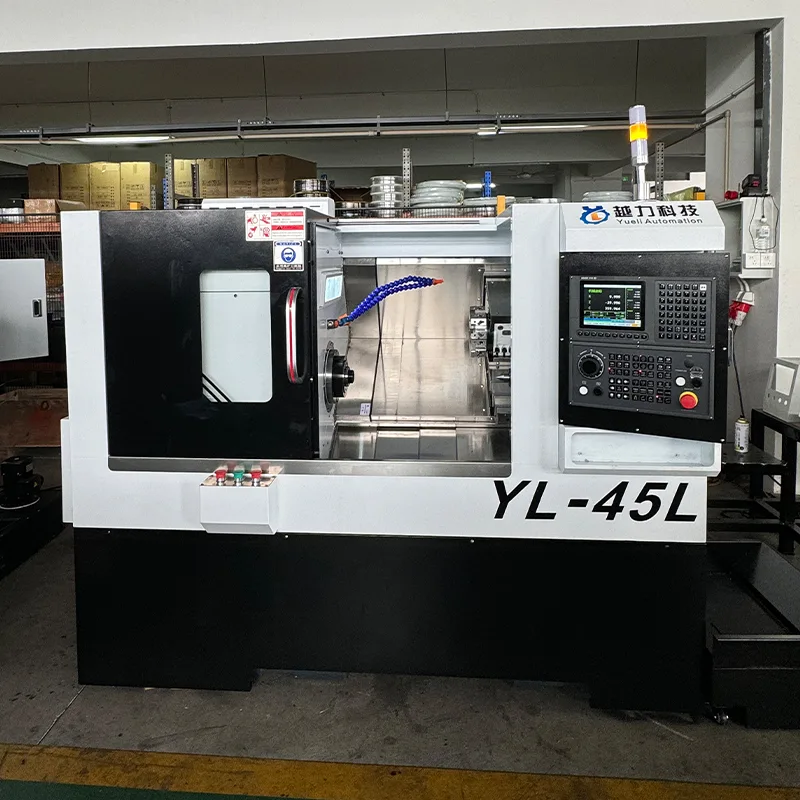

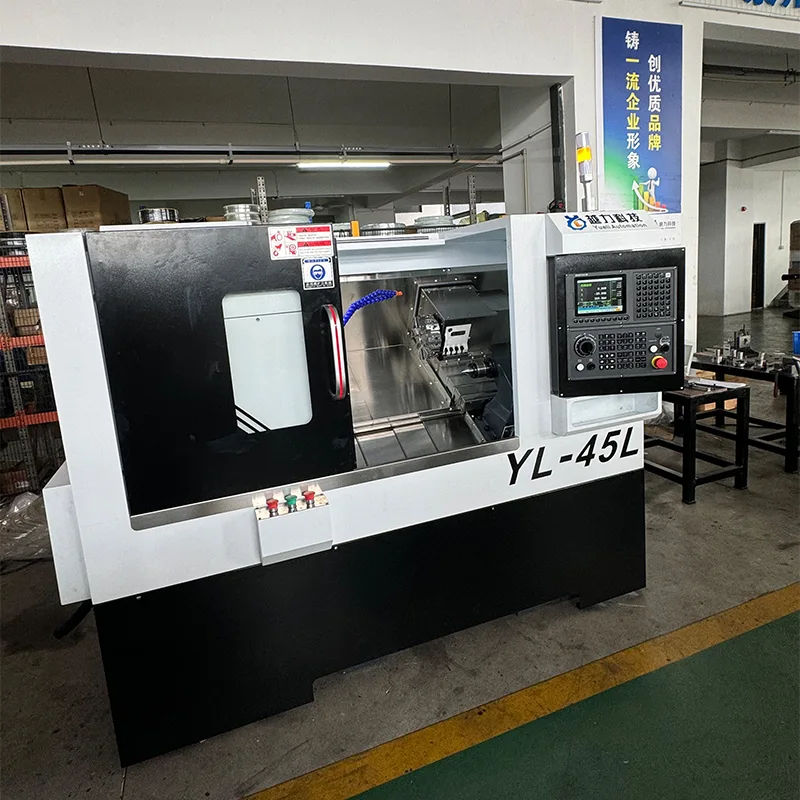

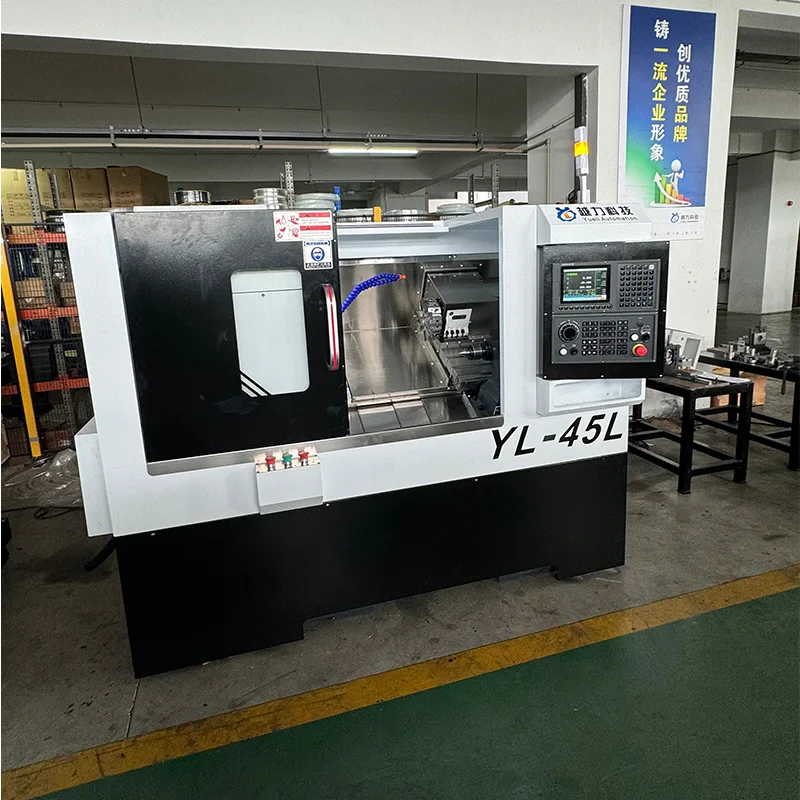

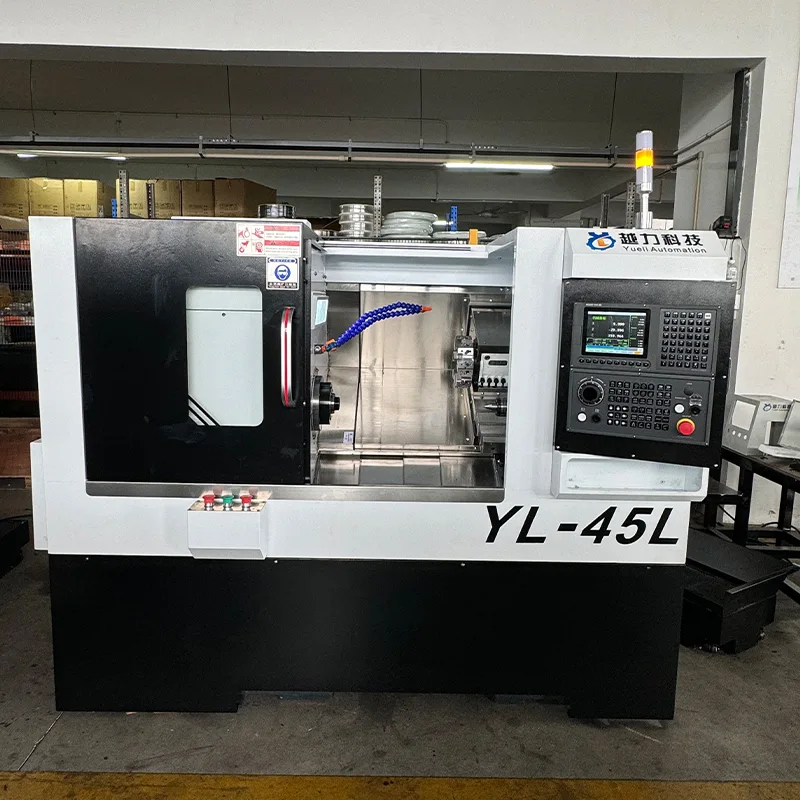

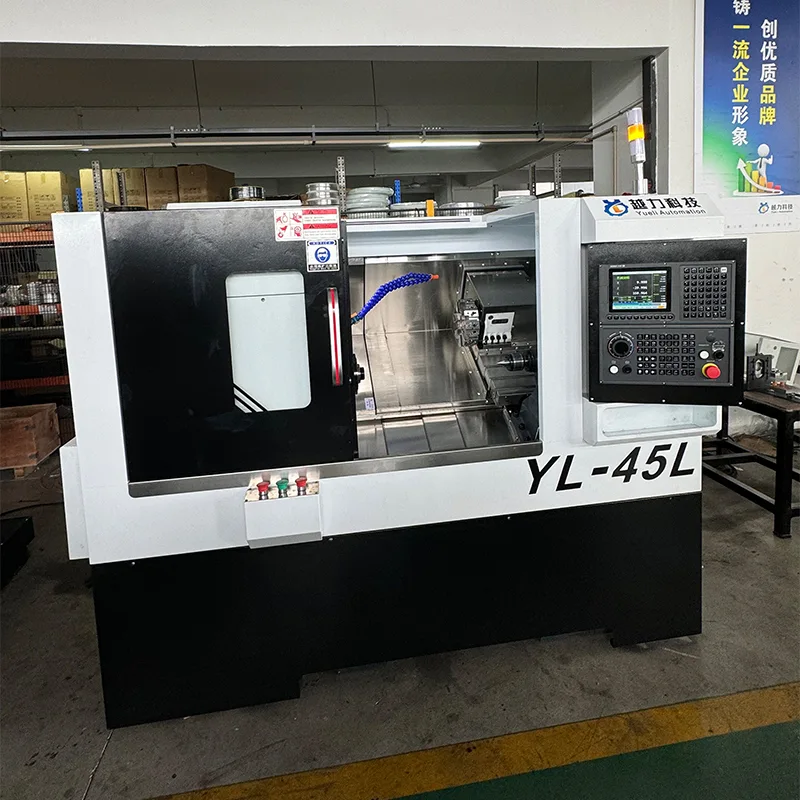

サーボタレットとテールストックを備えた傾斜ベッド CNC 旋盤 (モデル YL-45L) は、Quanzhou Yueli Automation Equipment Co., Ltd. によって製造されています。この機械は、ツーリング用の 63 サーボ タレットを備えた 30 度の傾斜ベッド設計を特徴としています。 FANUC Oi-TF PLUS (5) CNC システム、日本 THK 32mm 精密ボールネジ、30mm 精密リニアローラーガイドを搭載し、安定した正確な加工性能を提供します。 7.5KW Huahong スピンドル モーターを使用すると、スピンドル速度の範囲は 0 ～ 5000 RPM になります。この機械は油圧推進を備えたリニアガイド心押し台を備えており、心押し台の移動量は 500mm、心押し台のテーパは MT4 です。最大加工径は375mm、チャック付きで最大加工長は380mmです。

技術仕様

以下の技術パラメータは、サーボ タレットとテールストックを備えたスラント ベッド CNC 旋盤に適用されます。

主な構成

サーボタレットとテールストックを備えた傾斜ベッド CNC 旋盤には、次の主要コンポーネントが装備されています。

標準付属品

サーボタレットとテールストックを備えたスラントベッド CNC 旋盤には、次のアクセサリが付属しています。

機械の構造と主な特長

サーボタレットとテールストックを備えたスラントベッド CNC 旋盤には、次の構造および性能の特徴が組み込まれています。

・ベッド：剛性と効率的な切りくずの流れを実現する30度傾斜ベッド設計。

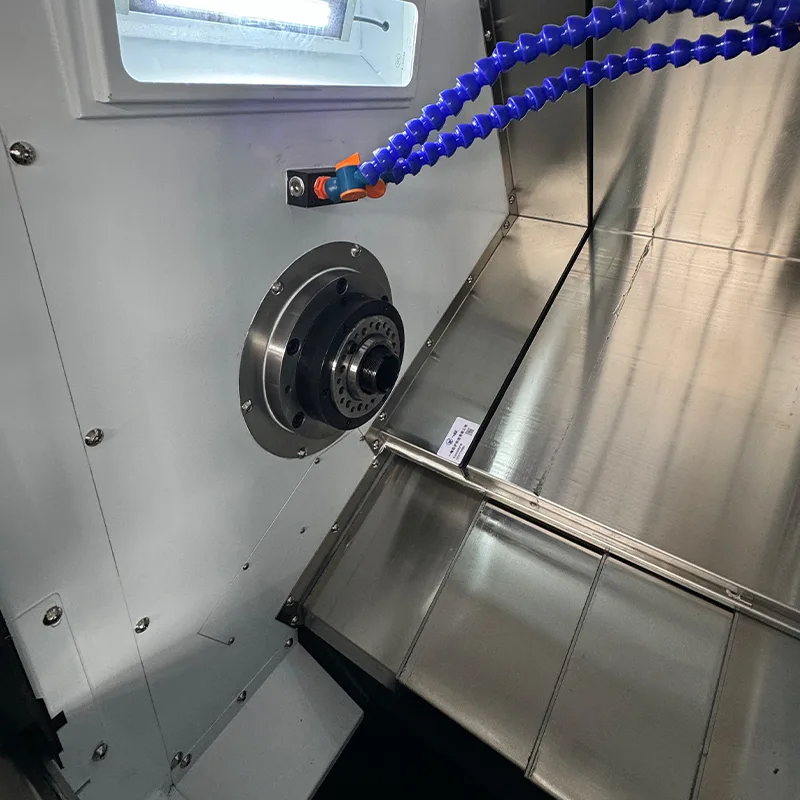

・スピンドル：日本NSKベアリングを使用したカートリッジ精密スピンドルアセンブリ。直径170mmのスピンドルモデルA2-5。速度範囲は 0 ～ 5000 RPM。

・ガイドウェイ：日本THK 30mm精密リニアローラーガイド。 X 軸には 4 つの標準ブロック、Z 軸には 4 つの拡張ブロックが含まれます。

・ボールねじ：日本THK製32mm精密ボールねじ、X軸、Z軸とも10mmピッチ。

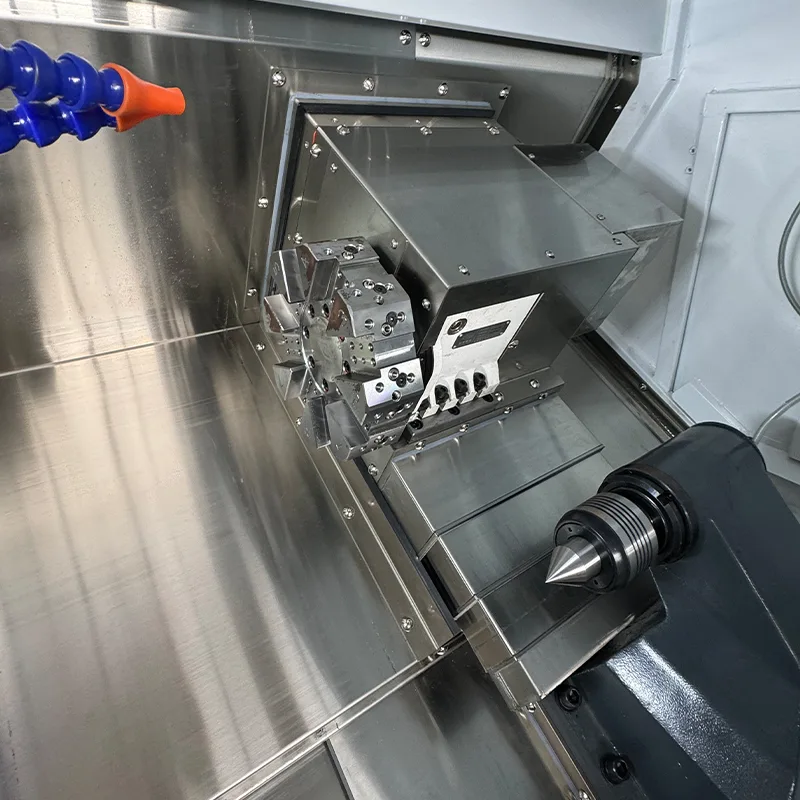

· ツーリング: 自動工具交換用の 63 サーボタレット。

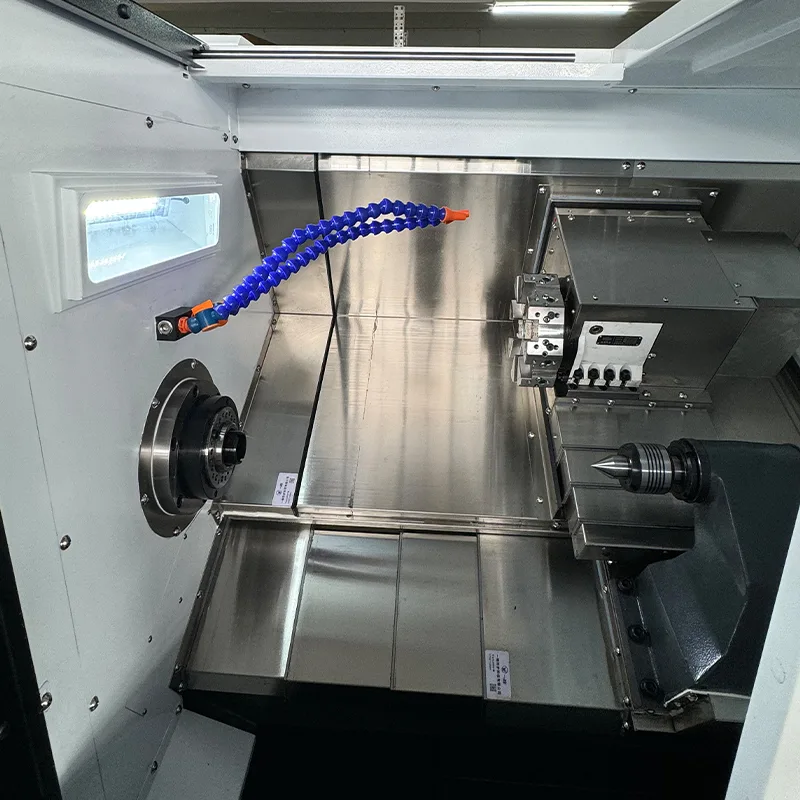

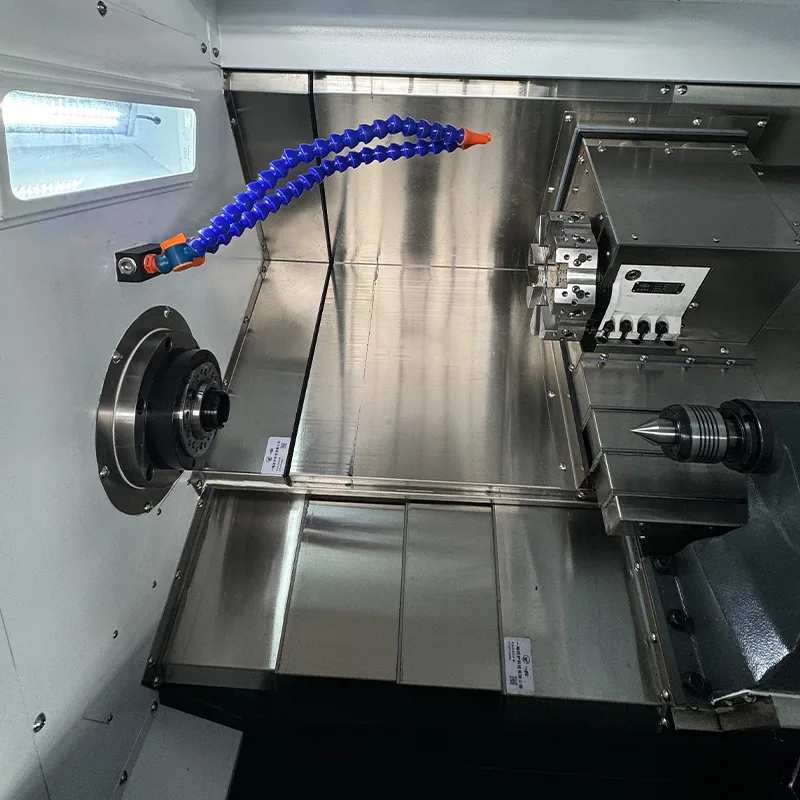

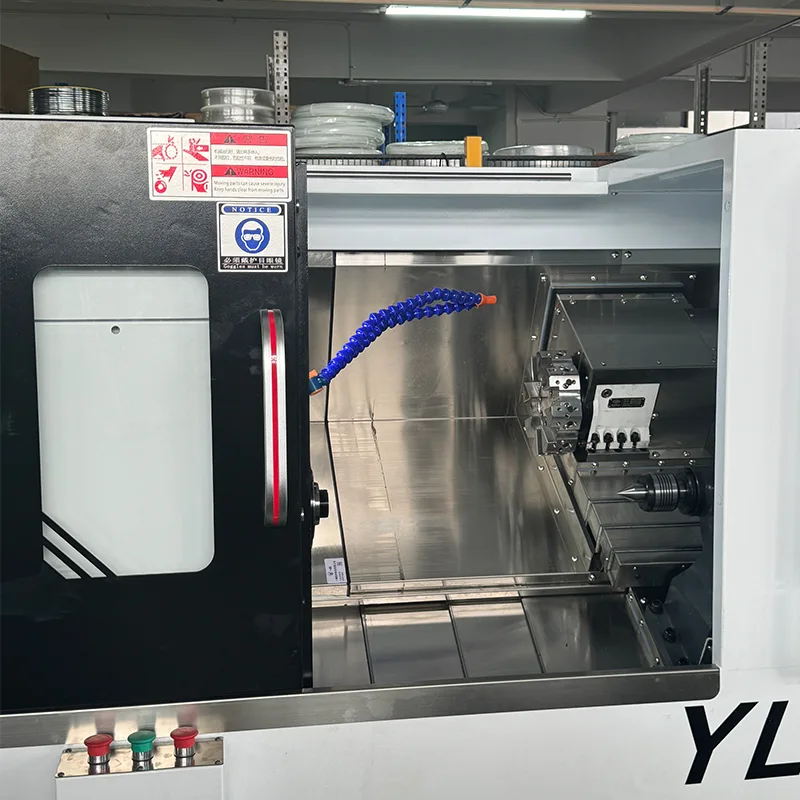

・心押し台：油圧推進によるリニアガイド心押し台。心押し台の移動量は500mm。心押し台テーパーMT4。

· モーター接続: ベ​​ルトドライブ付きメインモーター、ダイレクトドライブ付き X および Z モーター。

注文情報

以下の価格と注文の詳細は、サーボ タレットとテールストックを備えたスラント ベッド CNC 旋盤に適用されます。

・製品名：スラントベッドCNC旋盤（ツールタレットタイプ）

・型式：YL-45L

· 支払い条件: 30% のデポジット、出荷前の残高

· 保証: 部品については 1 年間 (人為的損傷は除く)

· 税金: 13% 付加価値税が含まれます

・運賃：込み

よくある質問

このスラントベッドCNC旋盤の制御システムは何ですか?

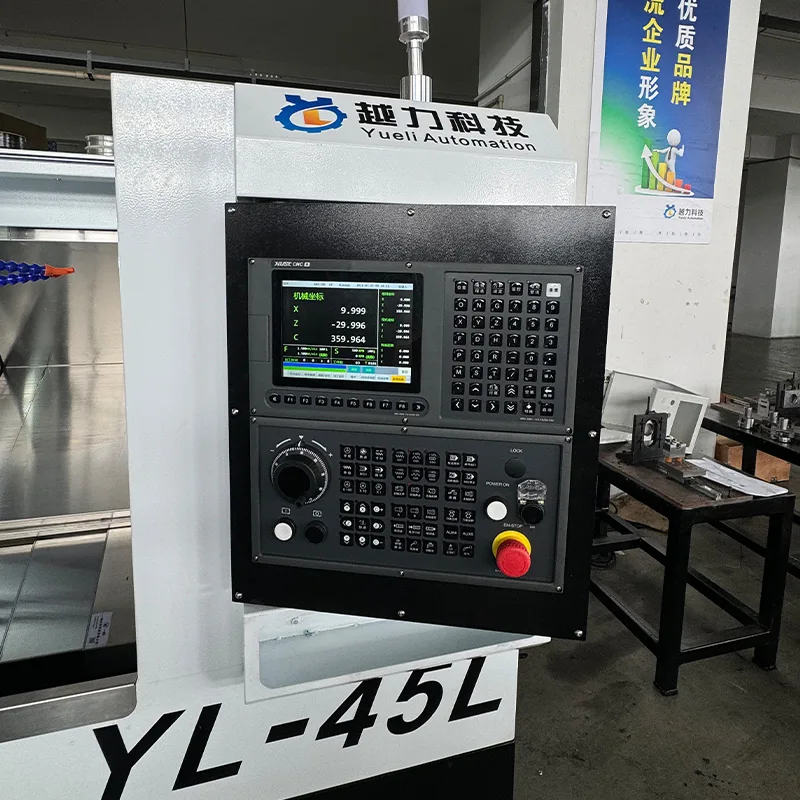

傾斜ベッド CNC 旋盤は、FANUC サーボ モーターと X 軸と Z 軸のドライブを備えた FANUC Oi-TF PLUS (5) CNC システムを使用します。

この機械の X 軸と Z 軸の移動量はどれくらいですか?

X 軸の移動量は 200mm、Z 軸の移動量は 460mm です。主軸速度と主軸モーター出力はどれくらいですか?

スピンドル速度範囲は 0 ～ 5000 RPM、スピンドル モーター出力は Huahong 製 7.5KW です。

この機械にはどのようなタイプのベッドとツールが付いていますか?

この機械には、自動工具交換用の 63 サーボタレットを備えた 30 度の傾斜ベッドが付いています。

ガイドウェイとボールねじの仕様は何ですか?

X軸とZ軸には、日本のTHK製の32mm精密ボールネジと30mm精密リニアローラーガイドが使用されています。

このCNC旋盤の重量と寸法はどれくらいですか?

機械寸法は1875×1021×1263mm、重量は約1.8トン。

機械にはどのような種類の心押し台が付いていますか?

この機械は油圧推進を備えたリニアガイド心押し台を備えており、心押し台の移動量は 500mm、心押し台のテーパは MT4 です。
