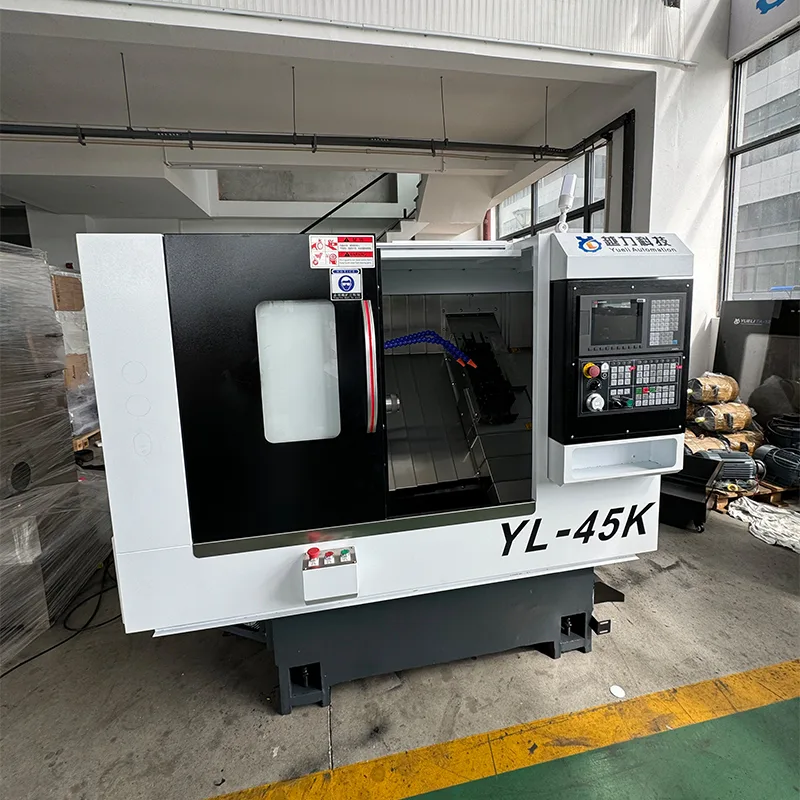

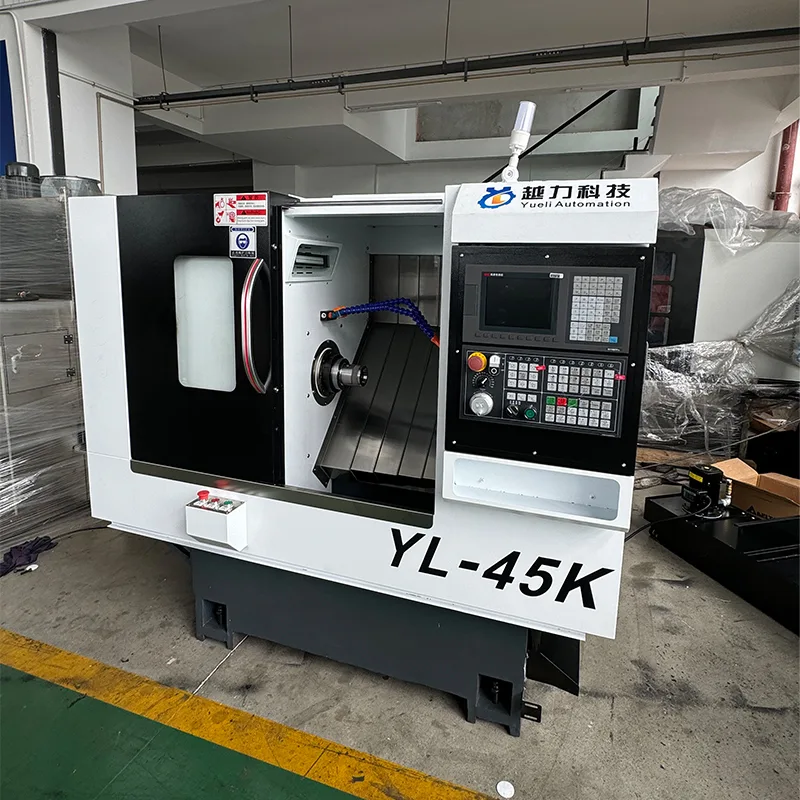

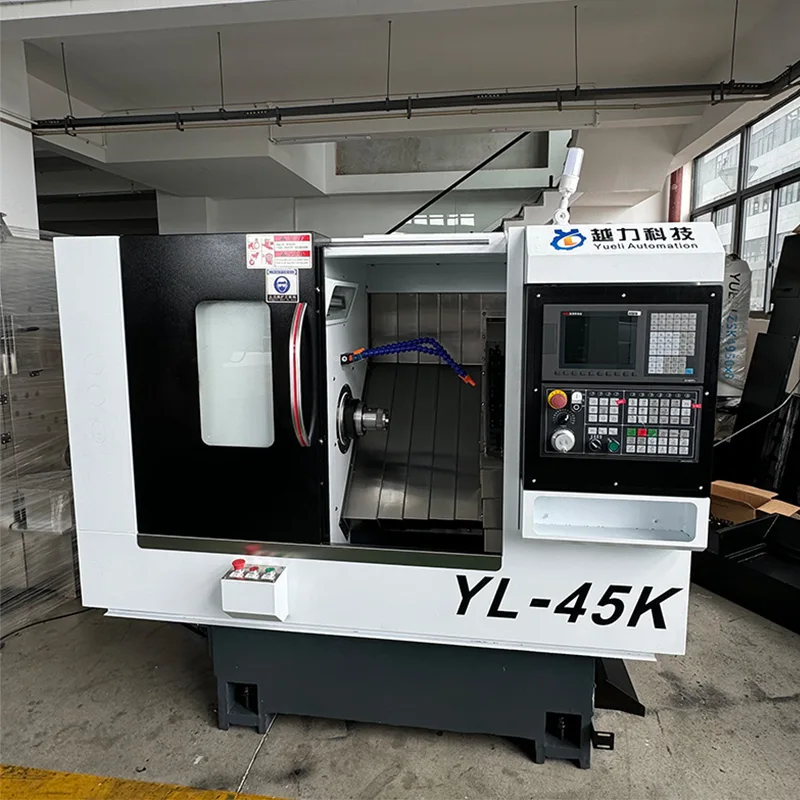

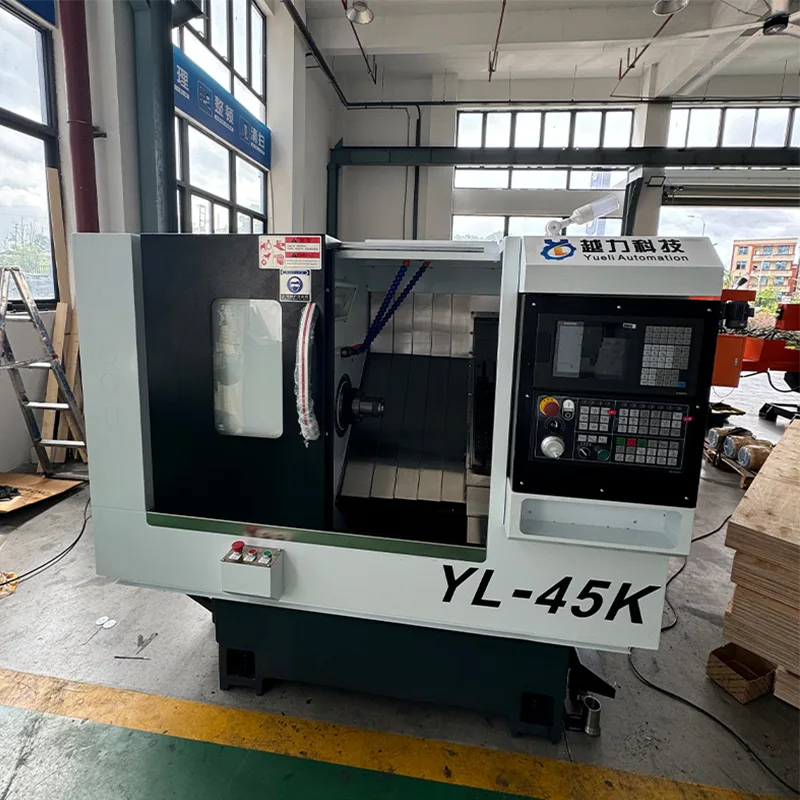

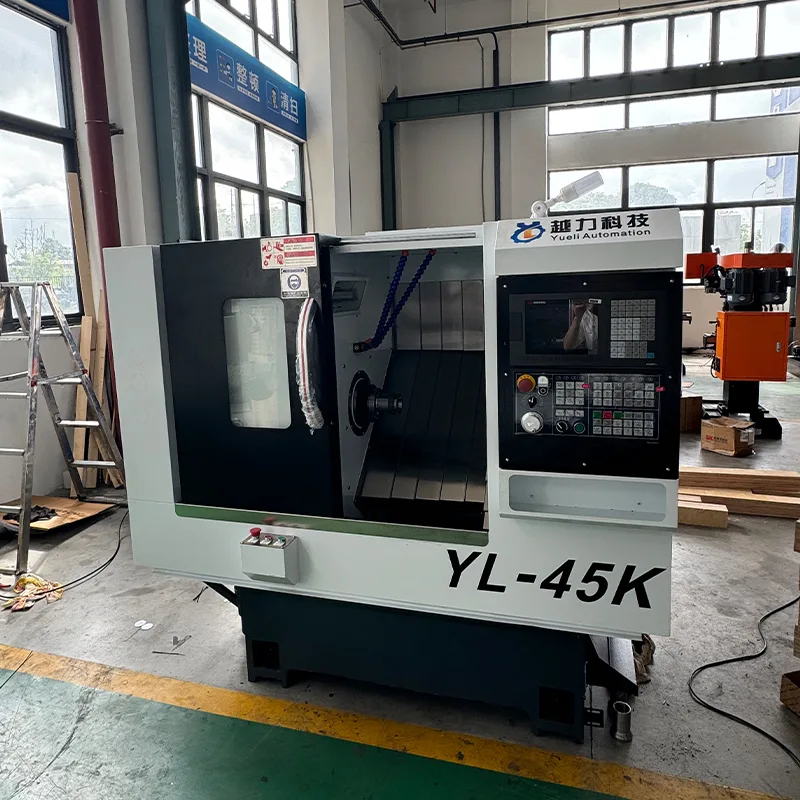

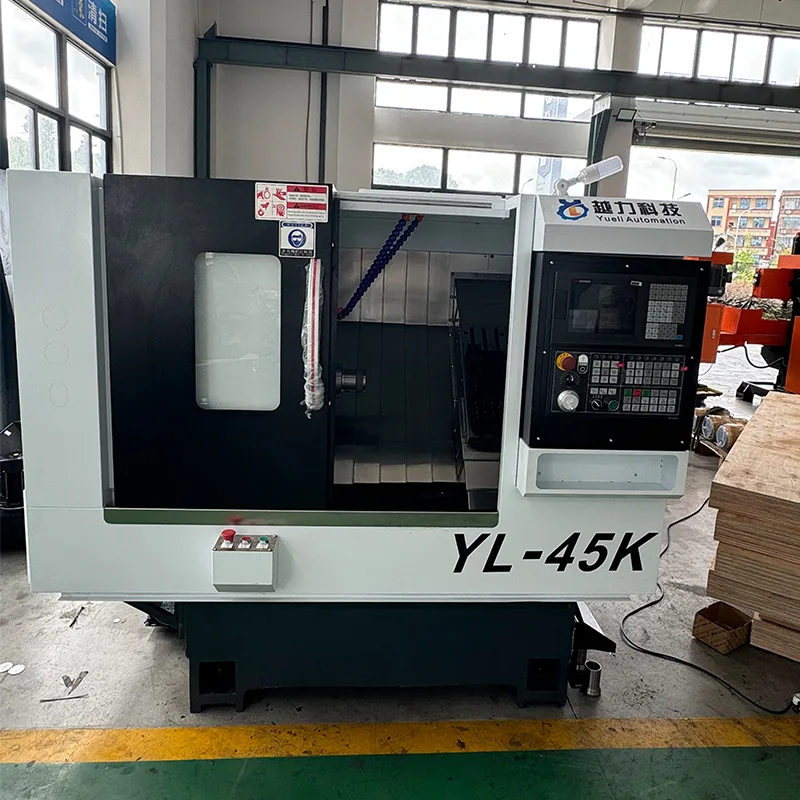

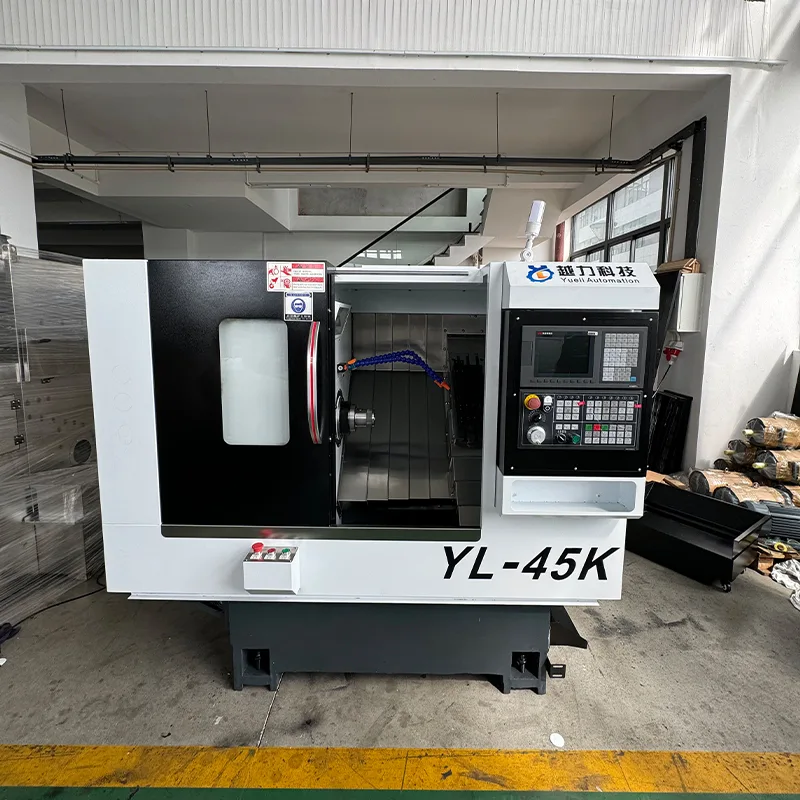

サーボタレットと油圧心押し台を備えた CNC スラントベッド旋盤

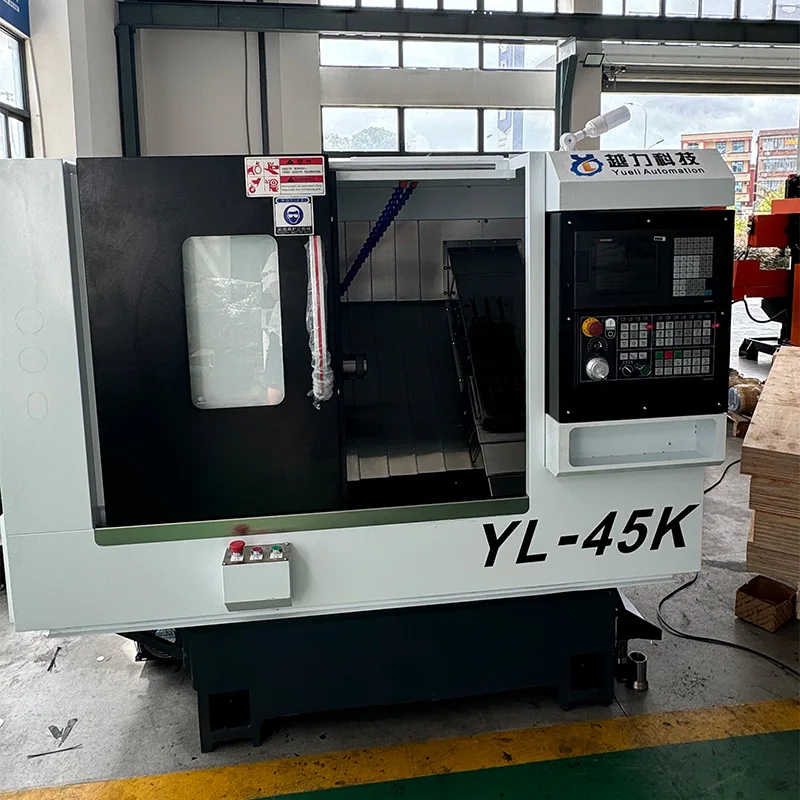

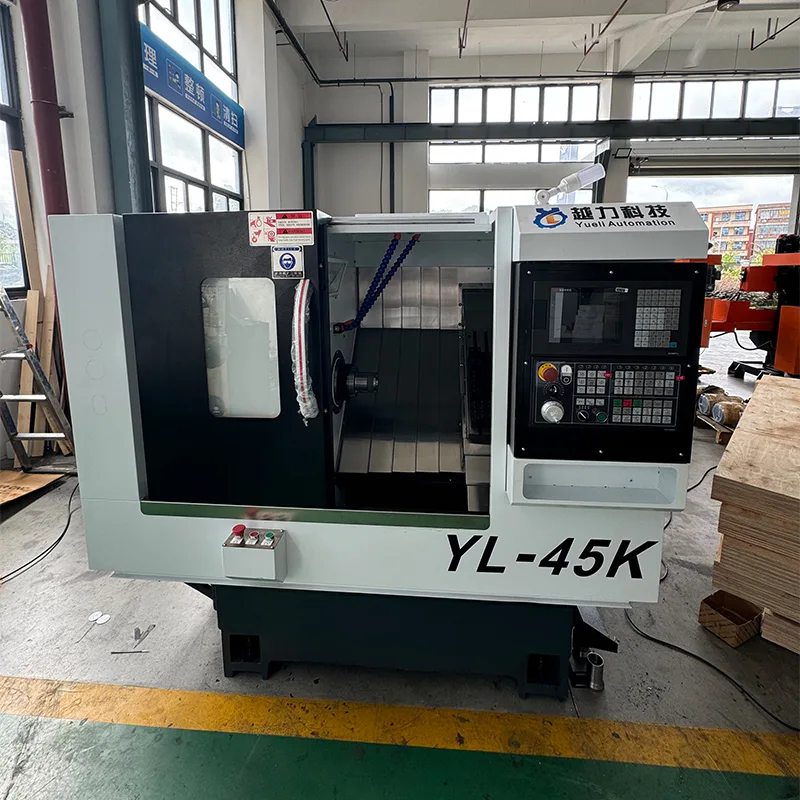

サーボタレットと油圧心押し台を備えた CNC 傾斜ベッド旋盤 (モデル YL-46K) は、Quanzhou Yueli Automation Equipment Co., Ltd. が製造する精密旋盤です。30 度の傾斜ベッド設計により、剛性が高く、重切削作業中に効率的な切りくず除去が可能になります。 FANUC Oi-TF PLUS (5) CNC システムと日本 THK 32mm 精密ボールネジと 30mm リニアローラーガイドを装備したこの機械は、一貫した精度と長期安定性を実現します。 7.5KW Huahong スピンドル モーターは、0 ～ 5000 RPM の速度範囲を提供します。 MT4 テーパーと 500mm トラベルの油圧心押し台が安定したワーク保持をサポートし、63 サーボタレットにより自動工具交換が可能になり、生産効率が向上します。

コア機能

サーボタレットと油圧テールストックを備えた CNC スラントベッド旋盤は、次の主要な機能を提供します。

・傾斜ベッド設計：30度の傾斜ベッドにより剛性が向上し、加工時の切りくずの流れが効果的です。

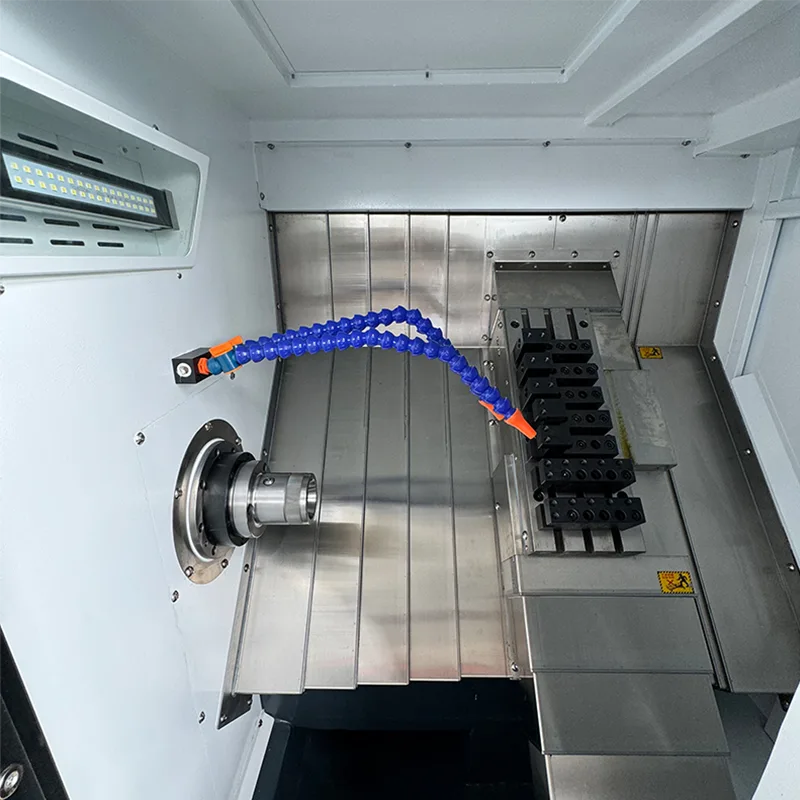

・高精度スピンドル：日本NSKベアリングを使用したカートリッジタイプの精密スピンドルアセンブリ。直径170mmのスピンドルモデルA2-5。

・プレミアムガイドウェイ：日本THK 30mm精密リニアローラーガイド。 X 軸には 4 つの標準ブロック、Z 軸には 4 つの拡張ブロックが含まれます。

・精密ボールネジ：日本THK製32mmボールネジ、X軸、Z軸とも10mmピッチ。

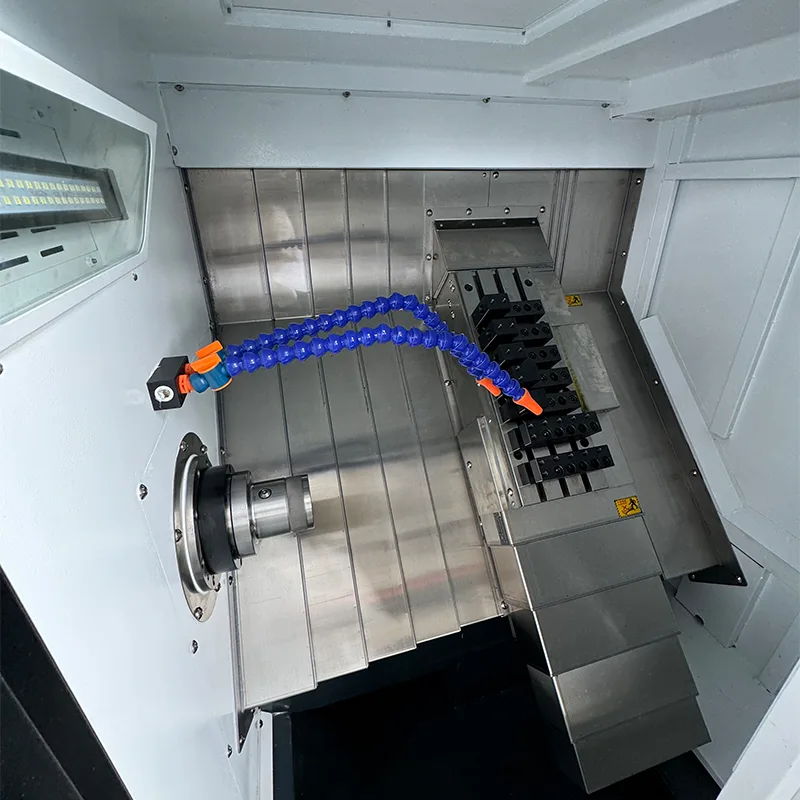

· サーボタレット: 63 個のサーボタレットにより、迅速かつ正確な工具の割り出しを実現します。

・油圧心押し台：油圧推進によるリニアガイド心押し台。心押し台の移動量は 500mm、MT4 テーパー付き。

· モーター駆動システム: ベルトドライブを備えたメインスピンドルモーター、ダイレクトドライブ接続を備えた X および Z サーボモーター。

技術仕様

次の表は、サーボタレットと油圧テールストックを備えた CNC スラントベッド旋盤の完全な技術パラメータを示しています。

マシン構成

サーボタレットと油圧テールストックを備えた CNC スラントベッド旋盤は、次の主要なコンポーネントとブランドで構築されています。

· CNC システム: FANUC Oi-TF PLUS (5)、FANUC X/Z サーボ モーターおよびドライブを搭載。

・スピンドルモーター：Huahong 7.5KW。

・ボールネジ：日本THK製32mm精密ボールネジ。

・リニアローラーガイド：日本THK 30mm精密ローラーガイド。

・スピンドルアセンブリ：日本NSKベアリングを使用したカートリッジ精密タイプ。

・油圧ロータリシリンダ：台湾。

· 油圧ステーション: 台湾。

・パワーヘッド：3連、11.4N。

・クーラントポンプ：750W。

標準付属品

サーボタレットと油圧テールストックを備えた各 CNC スラントベッド旋盤には、次のアクセサリが付属しています。

・クランプ材用スプリングコレット 1個付属。

・旋削工具ホルダー 3個入り。

・穴あけ工具ホルダー – 2個。

・穴あけツールバー – ER20A エクステンションバー、2本。

・六角レンチセット 1セット。

用途とメリット

サーボタレットと油圧テールストックを備えた CNC スラントベッド旋盤は、幅広い旋削用途に適しています。

・加工能力：最大加工径375mm、チャック付き最大加工長380mm。鋼、ステンレス、非鉄金属など幅広い材質に対応します。

· 生産効率: 63 サーボタレットにより、迅速な工具のインデックス作成が可能になり、セットアップ時間が短縮され、バッチ生産のスループットが向上します。

・精度と安定性：日本製THKガイドウェイとボールネジをファナックCNC制御と組み合わせることで、一貫した精度と再現性を保証します。

· ワークピースサポート: 500mm のトラベルと MT4 テーパーを備えた油圧心押し台により、長いワークピースでも確実にクランプできます。

・強固な構造：高耐久ローラーガイドを備えた30度傾斜ベッドが安定した重切削作業をサポートします。

製造と品質保証

サーボタレットと油圧心押し台を備えた CNC スラントベッド旋盤は、厳格な品質管理基準の下で製造されています。

· すべての主要コンポーネントは、ファナック、日本 THK、日本 NSK、華宏などの確立されたブランドから調達されています。

・ボールねじ、リニアガイド、スピンドルAss'yなどの精密組立工程。

・機械の精度と信頼性を確保するために出荷前に厳格な検査とテストを行っています。

・10年以上の製造経験と専門的な技術サポートに裏付けられています。

よくある質問

この傾斜ベッド旋盤にはどのような CNC システムが使用されていますか?

この機械は、FANUC サーボ モーターと X 軸と Z 軸のドライブを備えた FANUC Oi-TF PLUS (5) CNC システムを使用しています。

この CNC 旋盤の軸の移動量はどれくらいですか?

X軸の移動量は200mm、Z軸の移動量は460mmです。

スピンドル速度とモーター出力はどれくらいですか?

スピンドル速度の範囲は 0 ～ 5000 RPM で、7.5KW Huahong スピンドル モーターによって駆動されます。

どのような種類のガイドウェイとボールねじが使用されていますか?

この機械は、日本THK 32mm精密ボールネジと30mm精密リニアローラーガイドを使用しています。

機械の重量と全体の寸法はどれくらいですか?

機械寸法は1875×1021×1263mm、重量は約1.8トン。
