ドリリング・タッピング複合機

中国の専門メーカーとして、Yueli は信頼できる工場から高品質のマニュアルドリリングタッピング複合機を提供したいと考えています。高精度のドリリングとタッピングを効率的なデュアルスピンドルのパフォーマンスと組み合わせて、コスト効率の高い工業用機械加工を実現します。

お問い合わせを送信

製品説明

中国の専門工場サプライヤーである Yueli が製造する手動ドリリングタッピング複合機は、ドリリングとタッピングの操作を 1 つの効率的なソリューションに統合するように設計されています。安定性、精度、使いやすさを重視して構築されたこのマシンは、操作の複雑さとコストを削減しながら、信頼できるパフォーマンスを求めるワークショップに最適です。

手動ドリリング・タッピング複合機とは何ですか?

マニュアルドリリングタッピング複合機は、単一のセットアップで正確なドリリングおよびタッピングプロセスを可能にするデュアルスピンドル加工システムです。手動エラーを削減しながら、生産の一貫性を向上させます。

代表的な用途

手動ドリリングタッピング複合マシンは、複数の業界に適しています。

· バルブおよび配管部品の製造

· 衛生陶器およびバスルームハードウェアの製造

· ドア制御ハードウェア処理

· 消火栓および安全設備の加工

· 自動車部品製造

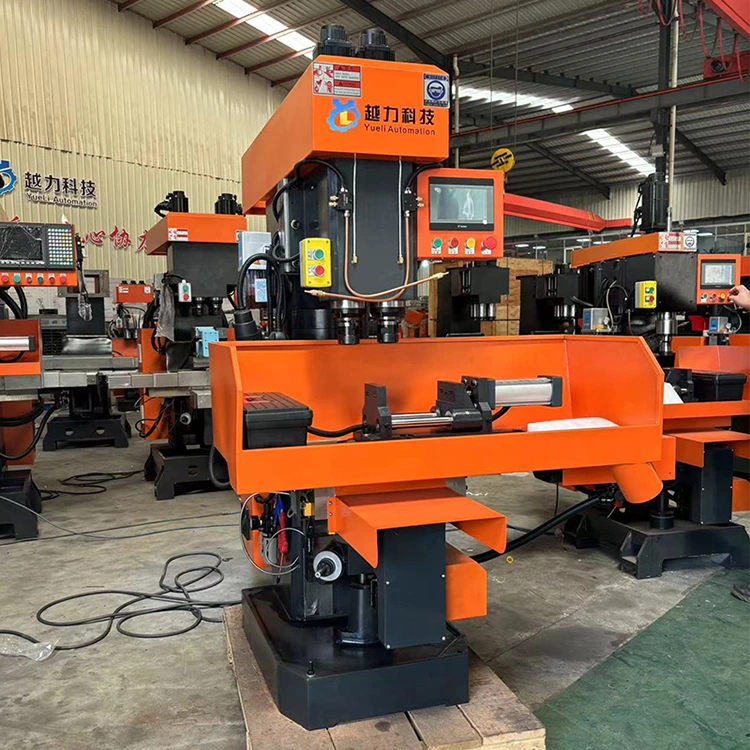

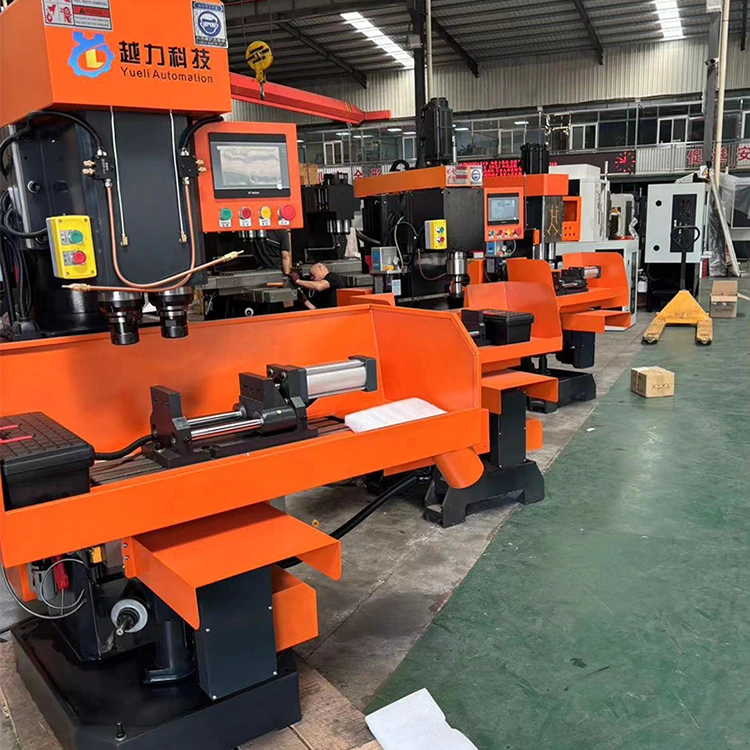

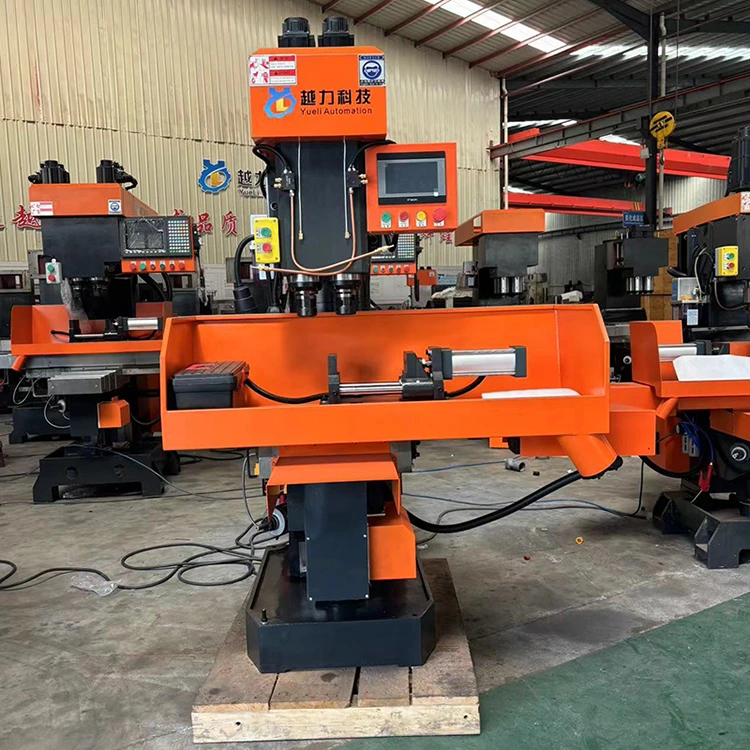

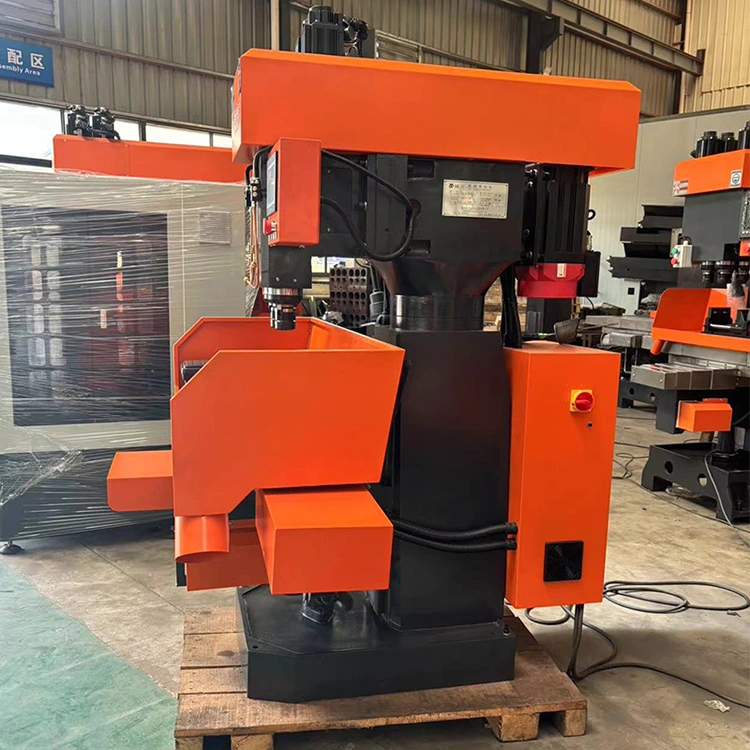

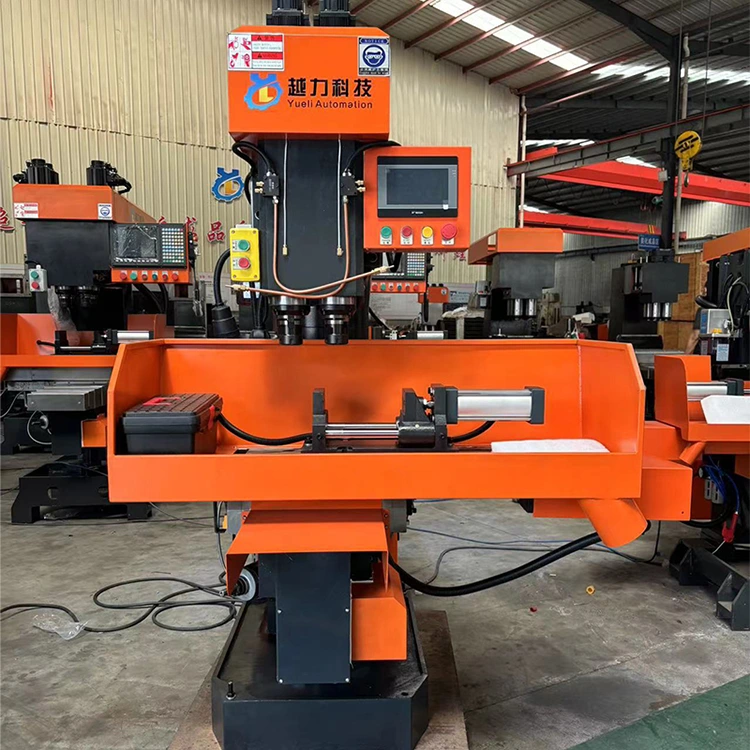

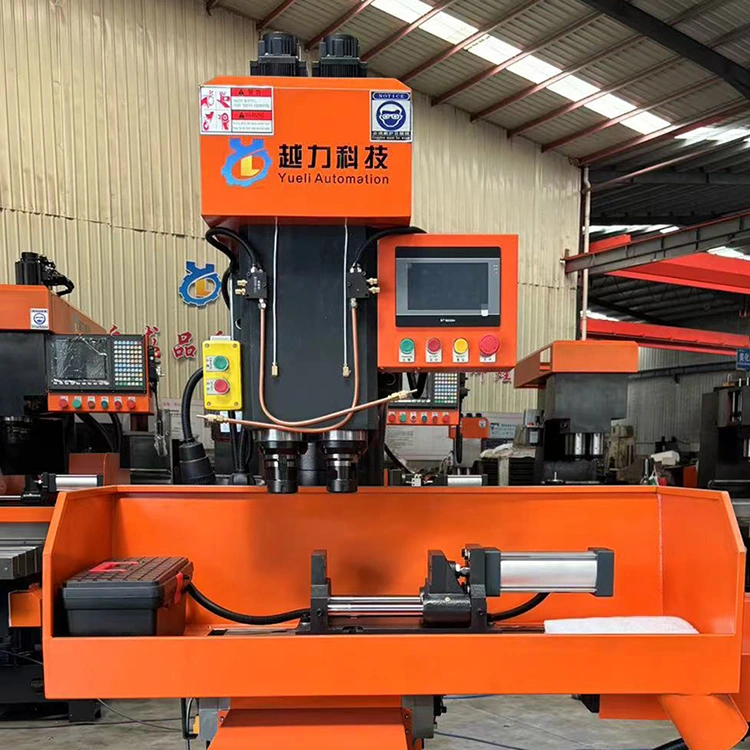

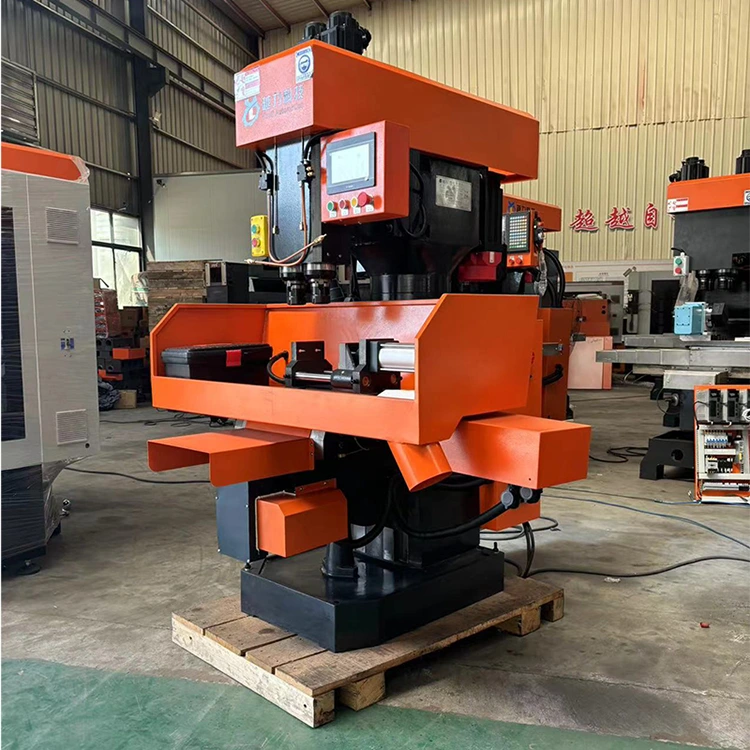

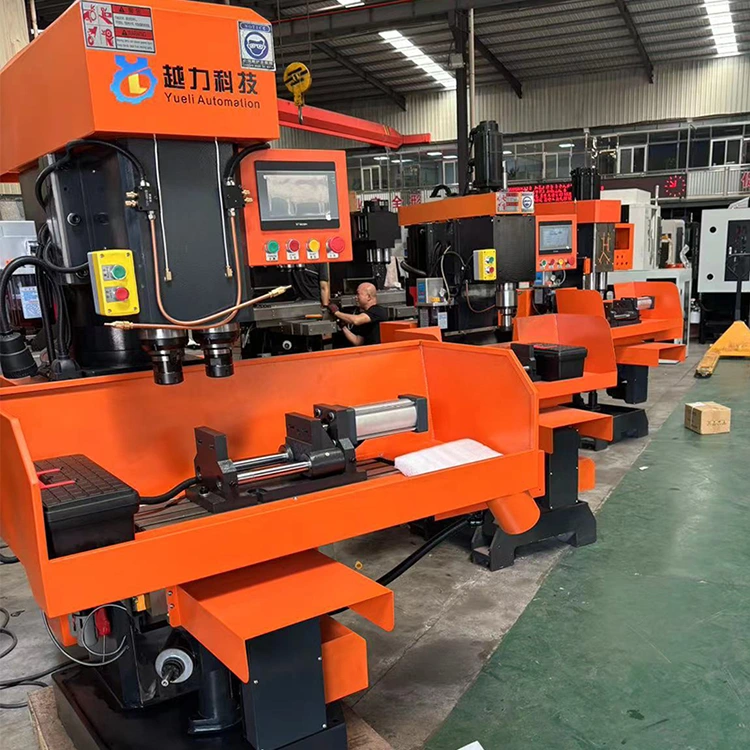

装備の説明と写真

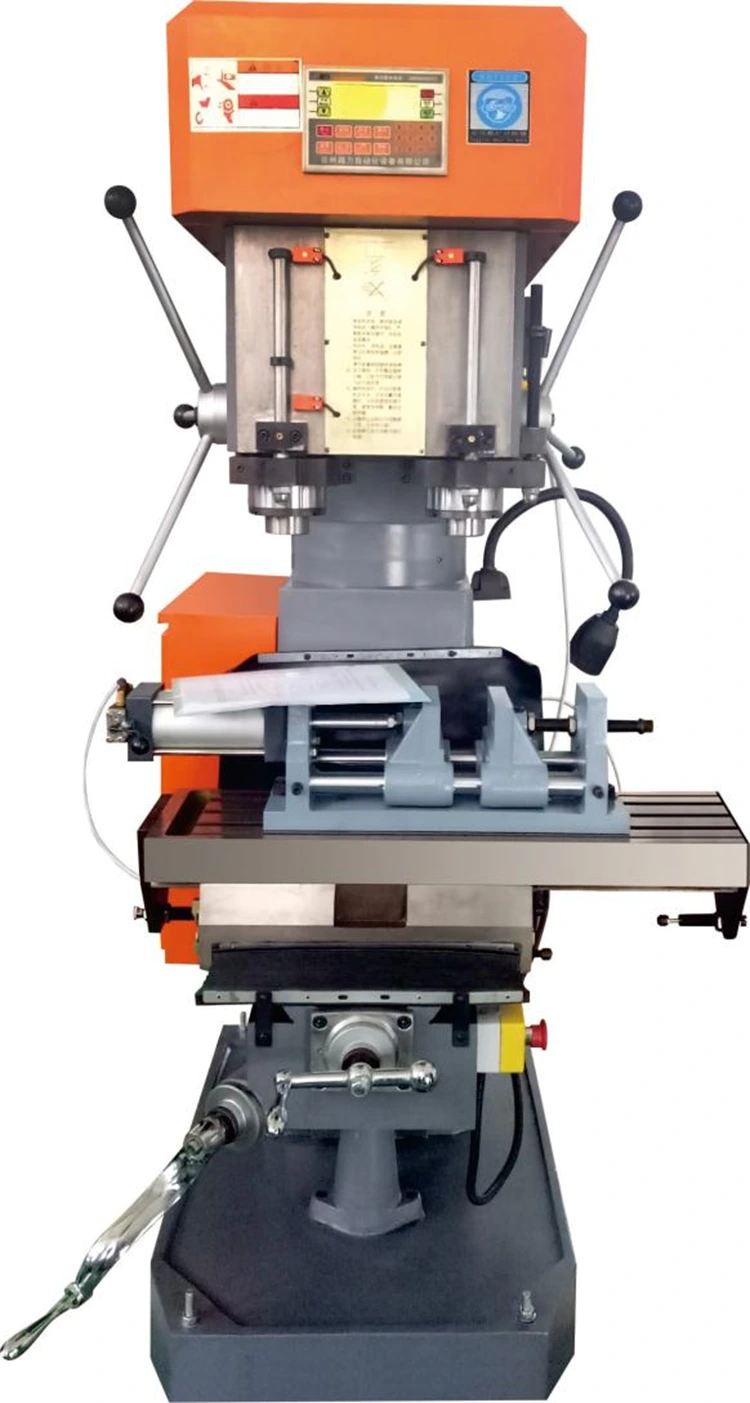

Drilling Tapping Compound Machine

主な利点

1. 高精度デュアルスピンドル設計

· スライディングスリーブデュアルスピンドルにより同期動作が保証されます

· ねじ山のズレを軽減し、加工精度を向上させます。

2. 高度な制御システム

· ユーザーフレンドリーなインターフェイスを備えた PLC 制御システム

· シンプルなプログラミングにより、迅速な学習と操作が可能になります

3. 安定した作業台のパフォーマンス

· 油圧バッファ位置決め機能を備えた空気圧駆動テーブル

· 高い位置決め精度とスムーズな動きを保証します。

4.耐久性のある構造

· 高周波処理された作業台の表面

· 強化された耐摩耗性と高温耐性

技術的パラメータ

パラメータ名	ユニット	モデル
		ZS4150×2	ZS4150×2A	ZS4180×2	ZS4180×2A
スピンドルスリーブの直径	MM	90		110
切削主軸数	/	2		2
送信モード	/	初段シンクロベルトドライブ		初段シンクロベルトドライブ
最大掘削径	MM	50		80
最大タップ径	MM	50		80
スピンドルテーパ	#	MT40		NT40
スピンドルピッチ	MM	240		240
主軸端面とワークテーブル面との距離	MM	240-580
作業台寸法	MM	800×230		800×230
テーブル移動量(X)	MM	250		250
ミドルトウトラベル(Y)	MM	手動操作 120		手動操作 120
主軸移動量（ドリリング・タッピング）	MM	140/140		140/140
手動・自動タッピング	/	手動操作	自動タッピング	手動操作	自動タッピング
ドリリング主軸速度	回転数	1013		1013
タッピング主軸速度	回転数	518		518
掘削モーターの種類	/	4KW/4P		4KW/4P
タッピングモーターの種類	/	4KW/4P		4KW/4P
総電力	キロワット	8		8
寸法 (長さ * 幅 * 高さ)	うーん	14209201800		14209201800
機械重量	キロワット	1250	1270	1300	1350
