320 4軸CAMターンテーブル

YueLi は、中国の 320 4 軸 CAM ターンテーブルのメーカーおよびサプライヤーです。

お問い合わせを送信

製品説明

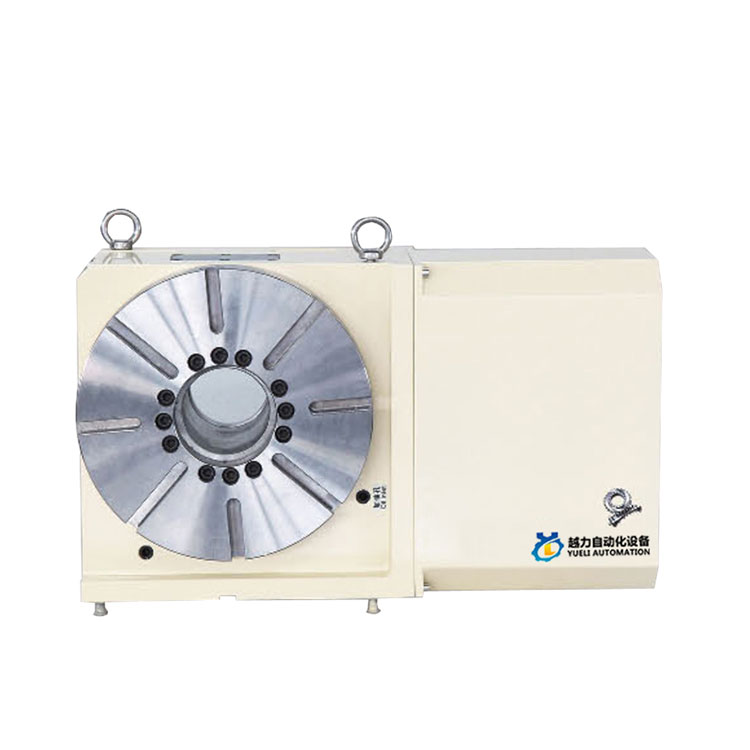

Yueli 320 4 軸 CAM ターンテーブル

CAMタイプバックバックラッシゼロ CNC回転

Buy Discount Quality 320 Four-axis CAM Turntable with Low Price made in China. YueLi is 320 Four-axis CAM Turntable manufacturer and supplier in China.

製品内部にカムローラー伝達構造を採用。

CAMシャフト針状ころ軸受予圧ギャップレスローリングドライブ。

滑り摩擦がなく、ギャップレス特性を継続的に維持します。

正逆転繰り返し精度が高い。

高剛性、高効率。

温度上昇による精度低下を起こしません。

定期的な校正や調整は必要ありません。

カム式CNCターンテーブルの動作原理と特徴

予圧の原理

従来のウォームギヤ式NCターンテーブルに比べ、グレーティングCAM式NCターンテーブルは高精度です。

程度、高速、バッククリアランスゼロ、重荷重の動作特性。入力アキシャルカム

等速駆動曲面の出力軸ターレット上の針状ころ軸受は予圧転がり接触伝達方式であり、

転がり伝達がほぼゼロとなり、バックラッシゼロと高速運転を実現します。

摩擦運動により、バックラッシュの伝達がなく、高精度の位置決めを維持できる機構で、手間がかかりません。

定期的に校正と調整作業を行う必要があります。格子CAM型CNCターンテーブル、漢軸外使用

シャフトの円形外壁に大型ベアリングを配置し、CAM入力軸の両端にはダブルベアリングをセットしています。

また、ターンテーブルの安定性と耐荷重性が向上し、高速かつ重切削力の加工にうまく対応できるようになり、加工精度、効率が向上し、コストが削減されます。

CAM型バックラッシゼロNCターンテーブルの機構特性比較

いいえ。	アイテム	ローラー CAM ドライヤー 1M	ウォームギヤの種類
1	ドライブタイプ	反時計回り出力角度	- CCWa アウトアウトザ 360
2	ドライブのステータス	転がり接触	スライドコンタクト
3	材質:コンタクトの硬度	カムシャフト:焼き入れ鋼; HRC60	ウォームシャフト：焼き入れ鋼。 HRC60
3	材質:コンタクトの硬度	カムフォロア;軸受鋼; HRC60	ウォームギア;リン青銅; HB90
4	プリロード	○はい	×N0
5	Transmission efficiency	〇上位	△下段

測位時間 90°（例）

	アイテム番号0。	競合他社
	スピンドルクランプを解除する
	加速度
	直線的な回転運動	直線回転運動
	減速する	減速する
	機械加工リリース	機械加工リリース
	クランプスピンドル	クランプスピンドル
	サイクルタイム	サイクルタイム

速度容量	剛性

耐久性	3 ローラーベアリング

Yueli320 参考データ

コード番号		ユニット	ユエリ320
テーブル直径		φmm	320
中心高さ		んん	210
スピンドル穴		φmm	110
Tスロット幅		んん	14
ガイドキー幅		んん	18
サーボモーター		ファナック	b22
サーボモーター		三菱	HF204
最小増分			0.001°
ギア比			1:60
最高回転数(3000rpm)		回転数	40
出力レートトルク		kg/m	100
油圧リソース空圧/油圧		kg/平方メートル	30
ブレーキ時の出力トルク		kg/m	100
インデックス精度		秒	15
再現性		秒	4
製品の品質		kg	116
許容できるワーワーウェイト	垂直	kg	150
	水平	kg	300
	垂直心押し台	kg	300
許容荷重	↓F	kgf-m	2000
		フ*ル kgf-m	260
	F	フ*ル kgf-m	200
