255 4軸CAMターンテーブル
中国製のDiscount Factory 255 4軸CAMターンテーブルを購入します。 YueLi は、中国の 255 4 軸 CAM ターンテーブルのメーカーおよびサプライヤーです。
お問い合わせを送信
製品説明

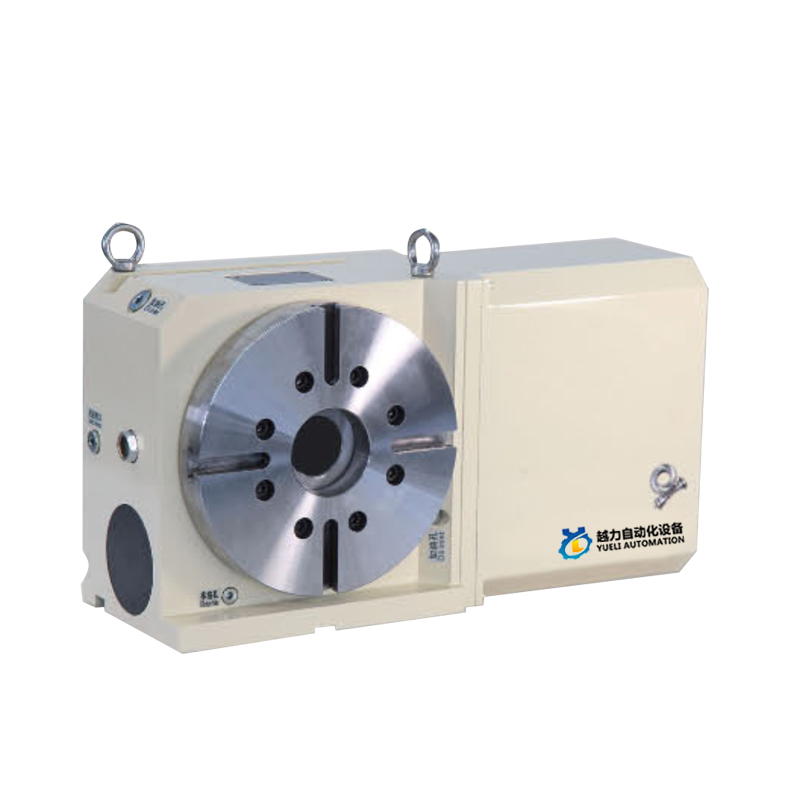

Yueli255 4 軸 CAM ターンテーブル
CAMタイプ バックバックラッシゼロ CNC回転
中国製 255 4 軸 CAM ターンテーブルの無料サンプルを割引価格で購入します。 YueLi は、中国の 255 4 軸 CAM ターンテーブルのメーカーおよびサプライヤーです。
製品内部にカムローラー伝達構造を採用。
CAM シャフト針状ころ軸受予圧ギャップなしローリング駆動。
滑り摩擦がなく、ギャップレス特性を継続的に維持します。
正逆転繰り返し精度が高い。
高剛性、高効率。
温度上昇による精度低下を起こしません。
定期的な校正や調整は必要ありません。
カム式CNCターンテーブルの動作原理と特徴
予圧の原理
従来のウォームギヤ式NCターンテーブルに比べ、グレーティングCAM式NCターンテーブルは高精度です。
程度、高速、バッククリアランスゼロ、重荷重の動作特性。入力アキシャルカム
等速駆動曲面の出力軸ターレット上の針状ころ軸受は予圧転がり接触伝達方式であり、
転がり伝達がほぼゼロとなり、バックラッシゼロと高速運転を実現します。
摩擦運動により、バックラッシュの伝達がなく、高精度の位置決めを維持できる機構であり、手間がかかりません。
定期的に校正と調整作業を行う必要があります。格子CAM型CNCターンテーブル、漢軸外使用
シャフトの円形外壁に大型ベアリングを配置し、CAM入力軸の両端にはダブルベアリングをセットしています。
また、ターンテーブルの安定性と耐荷重性が向上し、高速かつ重切削力の加工にうまく対応できるようになり、加工精度、効率が向上し、コストが削減されます。
CAM型バックラッシゼロNCターンテーブルの機構特性比較
|
いいえ。 |
アイテム |
ローラー CAM ドライヤー 1M |
ウォームギヤの種類 |
|
1 |
ドライブタイプ |
反時計回り 出力角度 |
- CCWa アウトアウト ザ 360 |
|
2 |
ドライブのステータス |
転がり接触 |
スライドコンタクト |
|
3 |
材質:コンタクトの硬度 |
カムシャフト:焼き入れ鋼; HRC60 |
ウォームシャフト：焼き入れ鋼。 HRC60 |
|
カムフォロア;軸受鋼; HRC60 |
ウォームギア;リン青銅; HB90 |
||
|
4 |
プリロード |
○はい |
×N0 |
|
5 |
伝送効率 |
〇上位 |
△下段 |
測位時間 90°（例）
|
|
アイテム番号0。 |
競合他社 |
|
|
スピンドルクランプを解除する |
|||
|
加速度 |
|||
|
直線的な回転運動 |
直線回転運動 |
||
|
減速する |
減速する |
||
|
加工リリース |
加工リリース |
||
|
クランプスピンドル |
クランプスピンドル |
||
|
サイクルタイム |
サイクルタイム |
||
| 速度容量 |
剛性 |
 |
 |
| 耐久性 |
3 ローラーベアリング |
 |
 |
Yueli255 参考データ
|
コード番号 |
ユニット |
ユエリ255 |
|
|
テーブル直径 |
φmm |
255 |
|
|
中心高さ |
んん |
210 |
|
|
スピンドル穴 |
φmm |
75 |
|
|
Tスロット幅 |
んん |
14 |
|
|
ガイドキー幅 |
んん |
18 |
|
|
サーボモーター |
ファナック |
b12 |
|
|
三菱 |
HF104 |
||
|
最小増分 |
|
0.001° |
|
|
ギア比 |
|
1:60 |
|
|
最高回転数(3000rpm) |
回転数 |
60 |
|
|
出力レートトルク |
kg/m |
50 |
|
|
油圧リソース 空圧/油圧 |
kg/平方メートル |
20 |
|
|
ブレーキ時の出力トルク |
kg/m |
50 |
|
|
インデックス精度 |
秒 |
20 |
|
|
再現性 |
秒 |
4 |
|
|
製品の品質 |
kg |
110 |
|
|
許容できる ワーワーウェイト |
垂直 |
kg |
135 |
|
水平 |
kg |
275 |
|
|
垂直心押し台 |
kg |
275 |
|
|
許容荷重 |
|
kgf-m |
1700 |
|
|
フ*ル kgf-m |
190 |
|
|
|
フ*ル kgf-m |
150 |
|
Yueli255 ターンテーブルの寸法
