製品説明

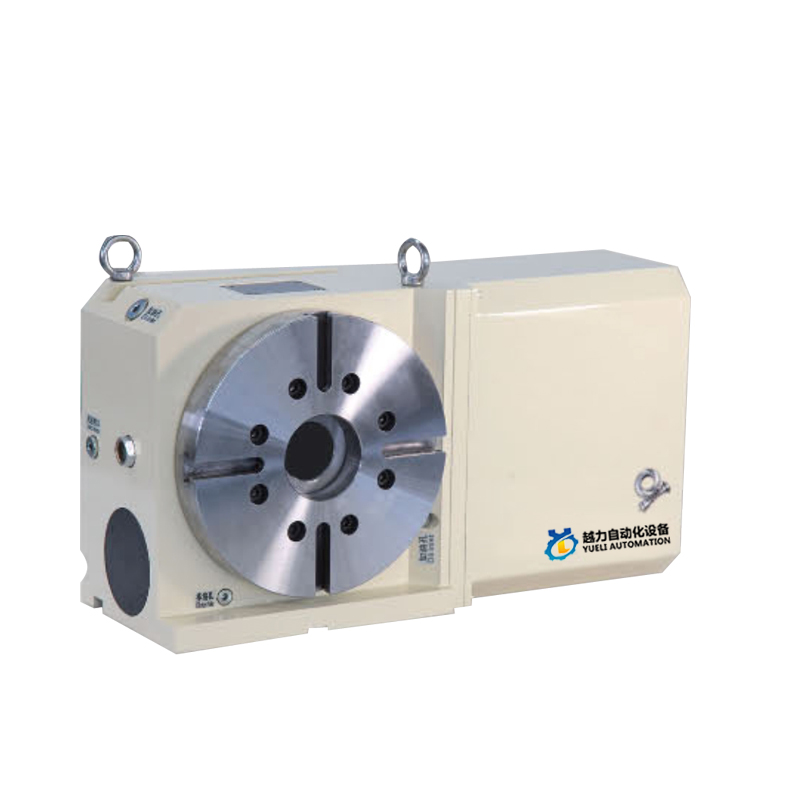

Yueli250 4軸カムターンテーブル
カムタイプゼロバックラッシュCNC回転
中国品質250 4軸カムターンテーブルメーカーとサプライヤー。ユエリは、中国の250の4軸カムターンテーブルメーカーおよびサプライヤーです。
カムローラー伝送構造は、製品内に採用されています。
カムシャフトニードルローラーベアリングプレプレゼントギャップローリングドライブなし。
スライド摩擦はありません。ギャップ特性を継続的に維持しません。
前方および逆運動の繰り返しの高精度。
高い剛性、高効率。
温度上昇により精度が低下しません。
定期的なキャリブレーションと調整は必要ありません。
CAM型CNCターンテーブルの作業原則と特性
プリロードの原則
従来のワームギアタイプNCターンテーブルと比較して、グレーティングカムタイプのNCターンテーブルの精度が高い
程度、高速、ゼロバッククリアランス、重い負荷の動作特性。入力軸カム
一定速度駆動湾曲表面の出力シャフトタレットに針ローラーベアリング
ローリングトランスミッションにより、ほぼゼロであるため、ゼロバックバックラッシュと高速操作を達成するために
摩擦の動き、そのため、メカニズムがバックバックラッシュ伝送、高精度の位置決めを維持できないようにし、必要としないように
定期的なキャリブレーションと調整作業を行う必要があります。格子カムタイプのCNCターンテーブル、シャフトの使用からのhan
大きなベアリングはシャフトの丸い外壁に配置され、カム入力シャフトの両端は二重のベアリングで設定されています。
また、ターンテーブルの安定性と負荷容量を高め、加工高速と重い切断力に対処し、加工の精度、効率を向上させ、コストを削減することができます。
カムタイプゼロバックバックラッシュNCターンテーブルのメカニズム特性の比較
|
いいえ。 |
アイテム |
ローラーカムドリヤ1m |
ワームギアタイプ |
|
1 |
ドライブタイプ |
CCW 出力角 |
-CCWAは360をアウトアウトします |
|
2 |
ドライブステータス |
ローリングコンタクト |
スライド連絡先 |
|
3 |
材料：コンタクパの硬度 |
カムシャフト：スチールの硬化; HRC60 |
ワームシャフト：スチールの硬化。 HRC60 |
|
カムフォロワー;ベアリングスチール。 HRC60 |
ワームギア;蛍光銅; HB90 |
||
|
4 |
プリロード |
○はい |
X N0 |
|
5 |
トランスミッション効率 |
higher |
△低い |
ポジショニングタイム90°（例）
|
|
アイテムN0。 |
競合 |
|
|
スピンドルクランプをリリースします |
|||
|
Acceleraion |
|||
|
線形回転動き |
LinearRotaryMovement |
||
|
減速します |
減速します |
||
|
機械加工リリース |
機械加工リリース |
||
|
クランプスピンドル |
クランプスピンドル |
||
|
サイクル |
サイクル |
||
| 速度容量 |
剛性 |
 |
 |
| 耐久性 |
3ローラーベアリング |
 |
 |
Yueli250参照データ
|
コード番号 |
ユニット |
Yueli250 |
|
|
テーブルの直径 |
φmm |
250 |
|
|
中央の高さ |
mm |
160 |
|
|
スピンドルホール |
φmm |
75 |
|
|
Tスロット幅 |
mm |
14 |
|
|
キー幅をガイドします |
mm |
18 |
|
|
サーボモーター |
ファナック |
B12 |
|
|
ミツビッシュ |
HF104 |
||
|
最小増分 |
|
0.001° |
|
|
ギアラティック |
|
1:36 |
|
|
max.rotation速度（3000 rpm） |
RPM |
60 |
|
|
出力レートトルク |
kg/m |
50 |
|
|
油圧リソース空気圧/油圧 |
kg/m² |
20 |
|
|
ブレーキでの出力トルク |
kg/m |
50 |
|
|
インデックス作成精度 |
秒 |
20 |
|
|
再現性 |
秒 |
4 |
|
|
製品品質 |
kg |
107 |
|
|
許容 ウルウェイト |
垂直 |
kg |
125 |
|
水平 |
kg |
250 |
|
|
垂直の尾岩 |
kg |
250 |
|
|
AllowableLoad |
↓f |
KGF-M |
1400 |
|
|
f*l KGF-M |
150 |
|
|
|
f*l KGF-M |
100 |
|
ターンテーブルのYueli250寸法
