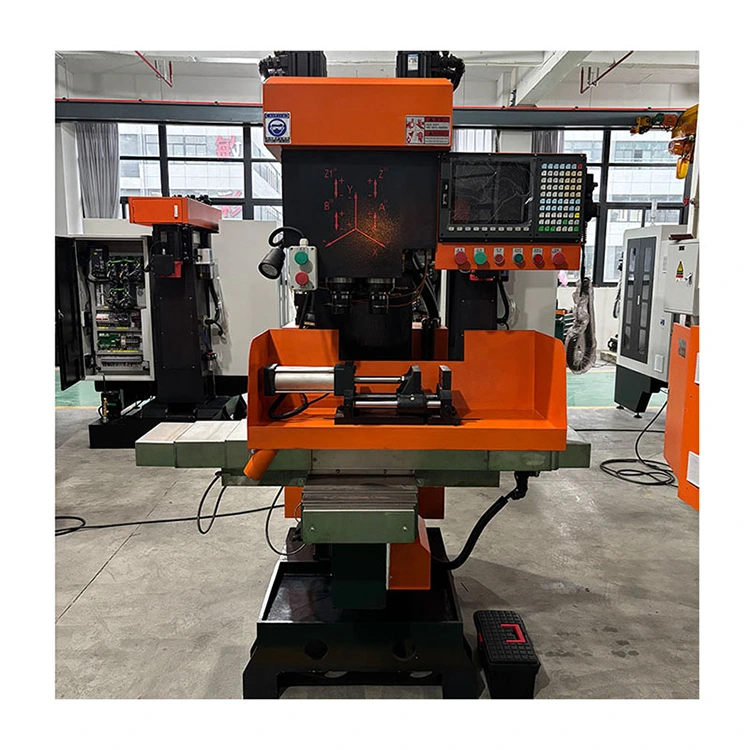

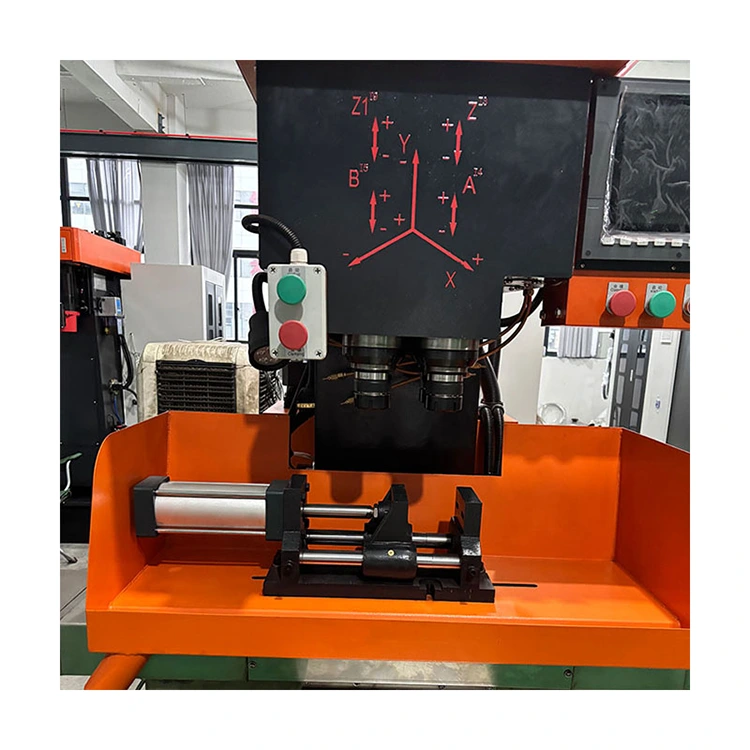

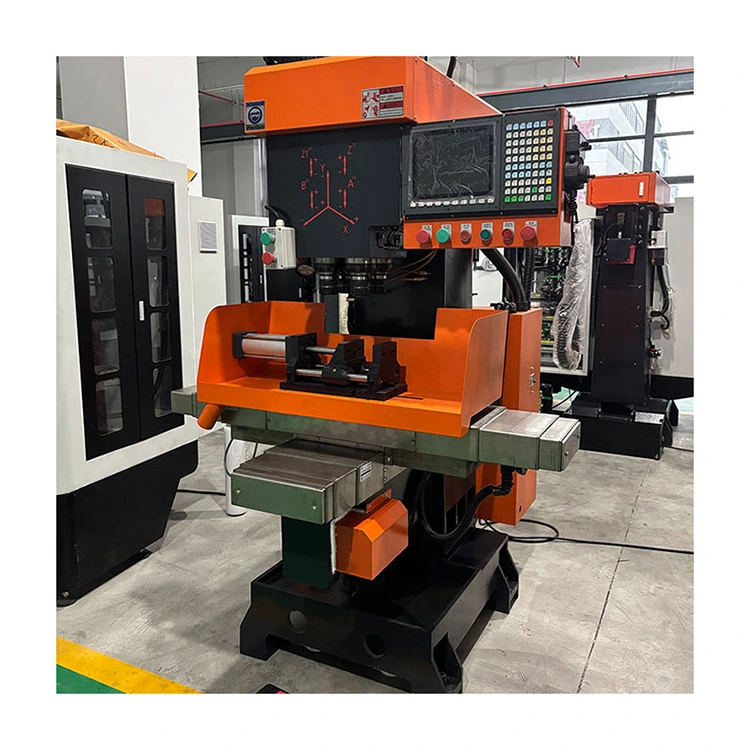

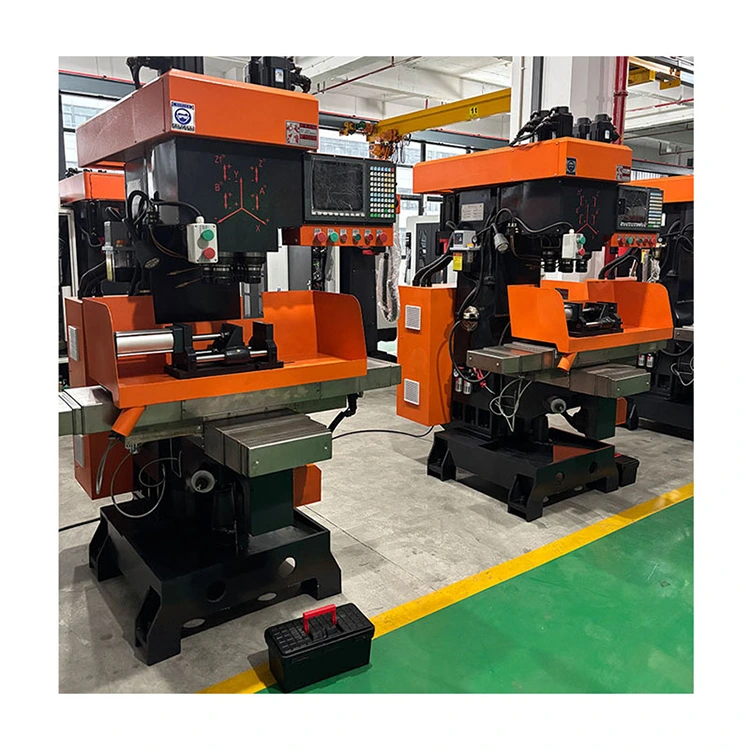

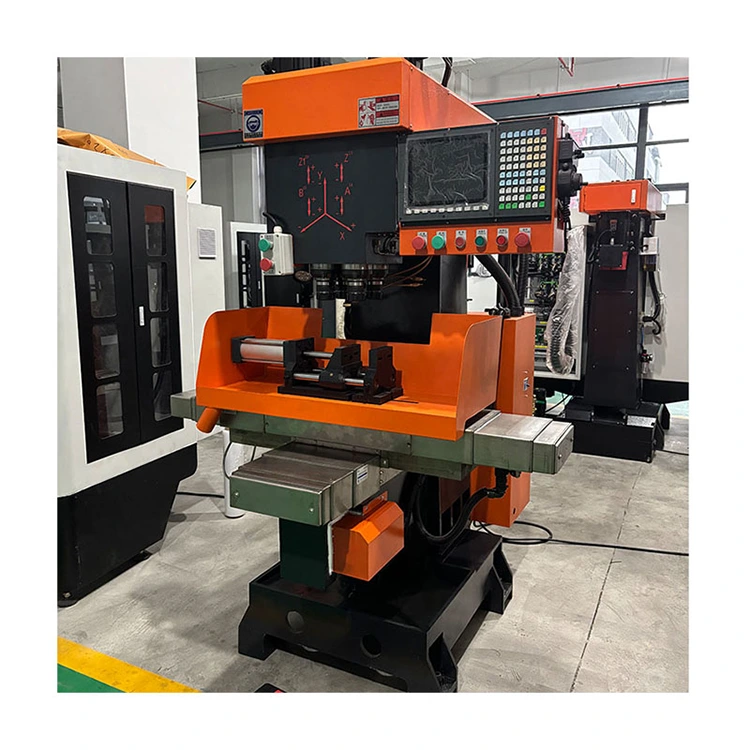

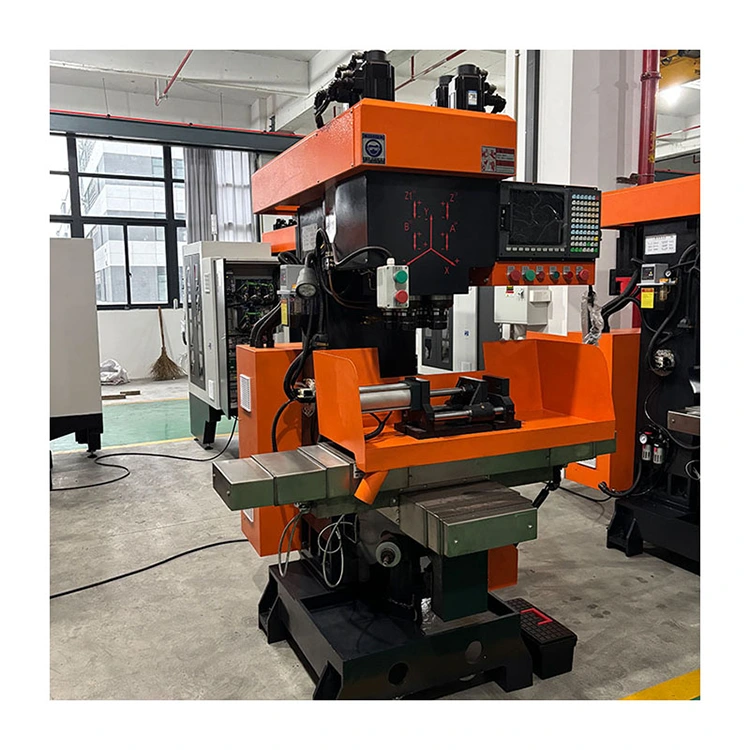

立型4スピンドルCNC複合機

工作機械の構造と性能

1. YueLi 高品質垂直 4 スピンドル CNC 複合機の中心は、プログラム制御セクションに台湾の Hust 制御システムを使用しており、電磁弁やシリンダーの故障によるタップや工具の損傷を防ぐ検出機能を備えています。ユーザーフレンドリーなインターフェイスを備えており、操作も簡単です。

2. 垂直 4 スピンドル CNC 複合機は、中規模から大規模のバッチ部品処理に適しており、1 回のクランプ操作でプロセスを完了でき、高効率と良好な精度を実現します。

3. タッピング機構はリードスクリューの伝達を変更する必要がありません。ピッチは標準で、アルファメインサーボモータには周波数変換機能が内蔵されており、加工部品のねじ面粗さを向上させ、加工精度を確保します。

4.独自に開発されたパワーヘッドコンポーネント、精密研磨、優れた耐摩耗性と長寿命。

5. Hust CNC システムにより、必要に応じて適切な送り速度を設定できます。長期間使用するとリードスクリューが摩耗することがありますが、システム自体に工具補正機能が備わっています。

6. すべての可動摺動面には集中自動潤滑装置を採用し、工作機械の寿命を確保しています。

7. スライドテーブルの移動はサーボモータによる駆動のため、多座標をデジタル設定できるため、位置決め精度が高く、振動が少なく、応答速度が速いです。

8. 加工中はタッチパネルにワークの加工状況が表示され、異常時のアラーム機能もあります。

9. 完全に密閉された保護により個人の安全が確保され、処理環境が改善されます。

主な構成

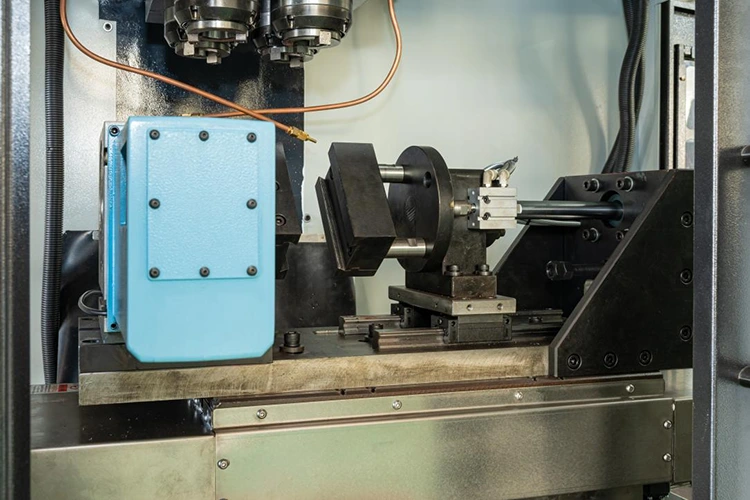

第 4 軸パラメータ

取り付け説明書

1. プラットフォームの設置は、GB/T17421.1-1998 の第 3.1 条の規定に従って調整されるものとします。ストロークの中央に作業台を置き、作業台の中央に水準器を置きます。レベルの読み取りは垂直方向および水平方向の両方で 0.04/1000mm を超えてはなりません。

2. 主電源コードは 4mm² 以上でなければなりません。配線完了後は、配線が正しいか、配線端子が締まっているかを確認してください。

3. 垂直 4 スピンドル CNC 複合マシンの設置は、必要に応じて接地する必要があります。接地に対するマシンの抵抗は 4 オーム未満、接地線の直径は 2.5 mm² より大きくなければなりません。

応用分野

YueLi 高品質垂直 4 スピンドル CNC 複合機は、銅部品、アルミニウム部品、亜鉛合金、鋼部品の金属切断を完了することができ、配管および衛生陶器、消火バルブ​​、ドア制御ハードウェア、家電ハードウェア、水道メーターおよび自動車/オートバイ部品、航空宇宙などの業界に適しています。
