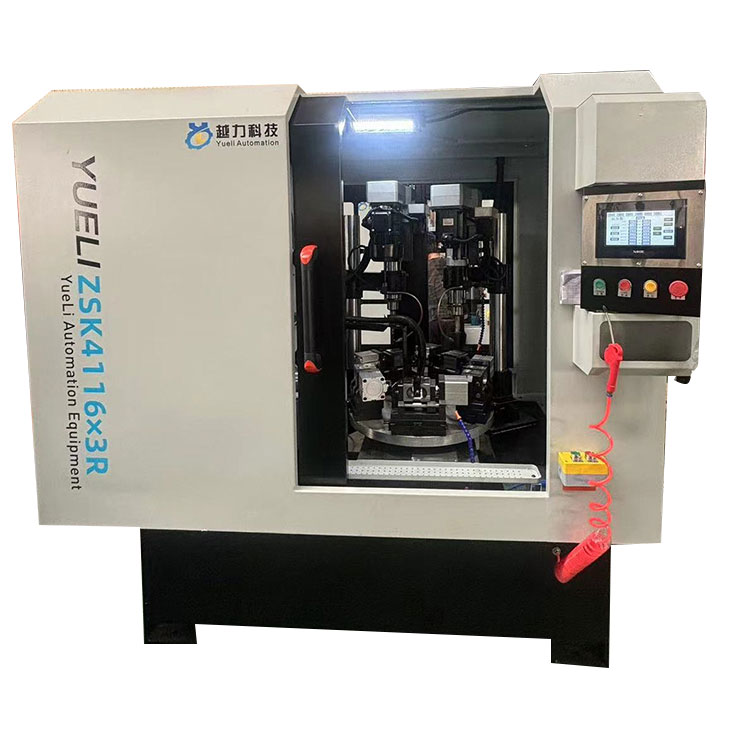

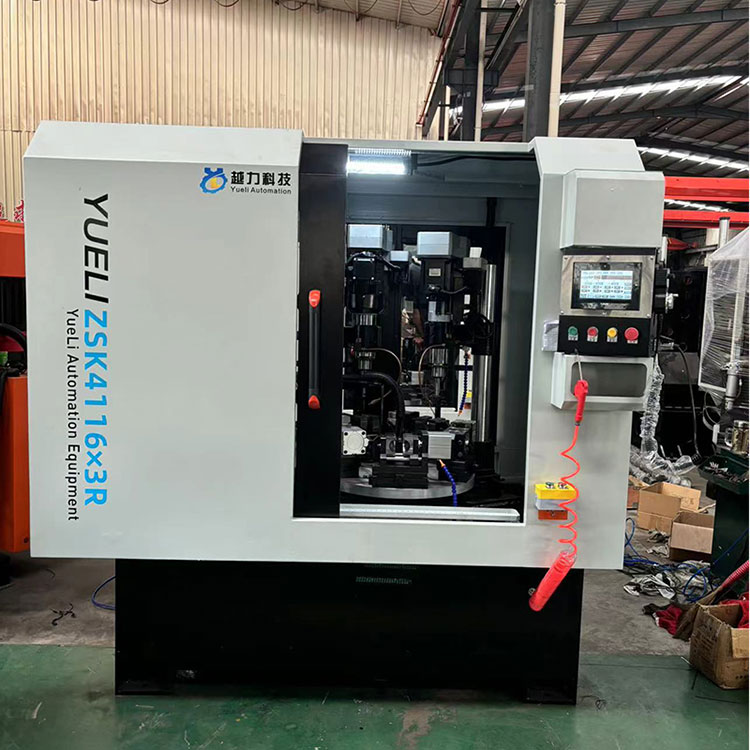

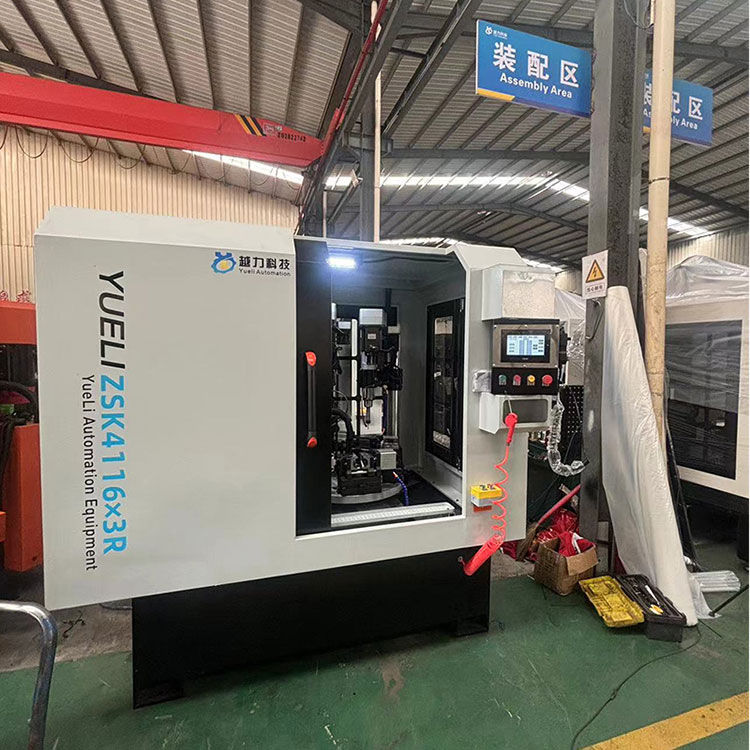

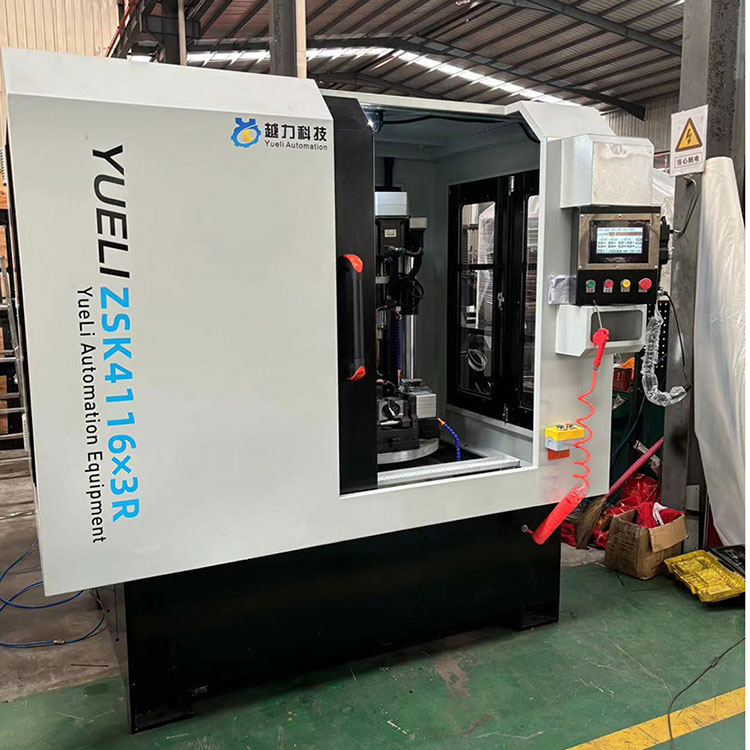

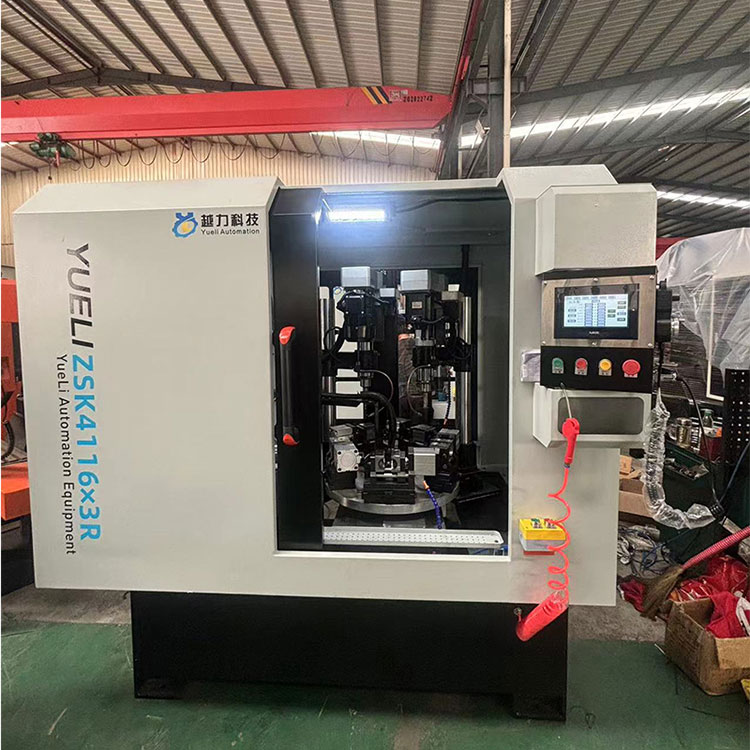

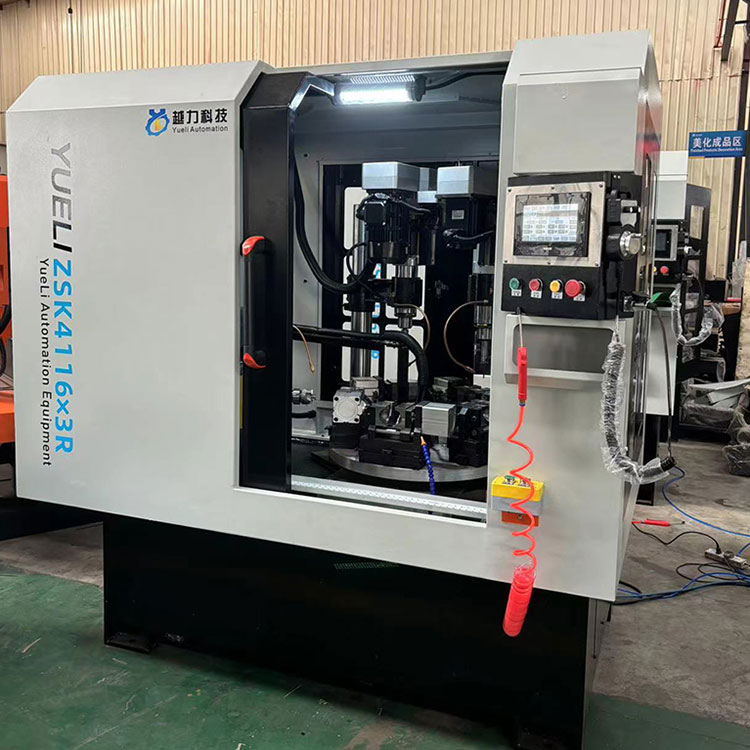

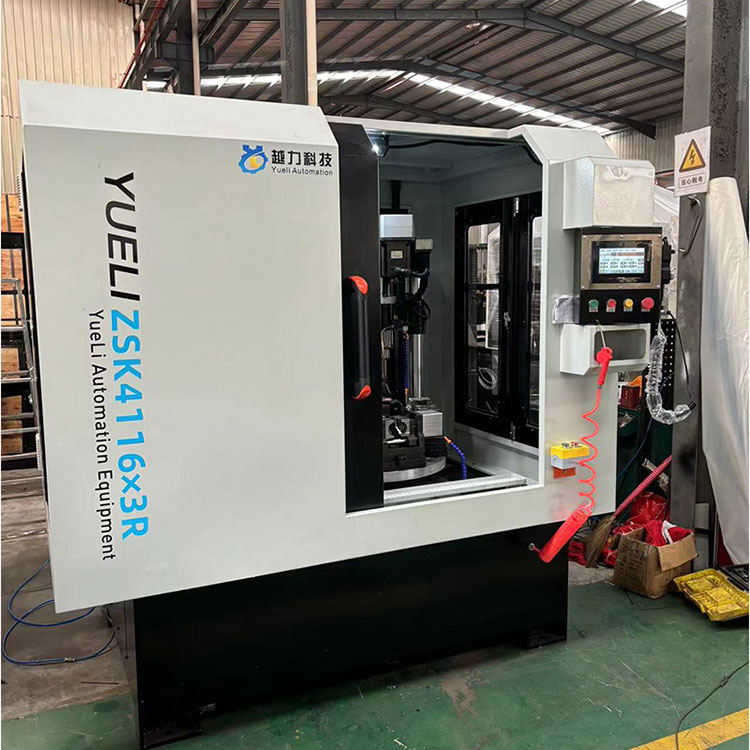

ロータリー3軸5ステーション複合ボール盤

主な技術パラメータ

工作機械の構造と性能

回転式 3 軸 5 ステーションのドリリングおよびタッピング複合機は、鋼部品で溶接され、人工時効処理が施されています。精度も安定性も良好です。機械全体は結合構造であり、PLCシステムを備えており、強力な機動性を備えています。

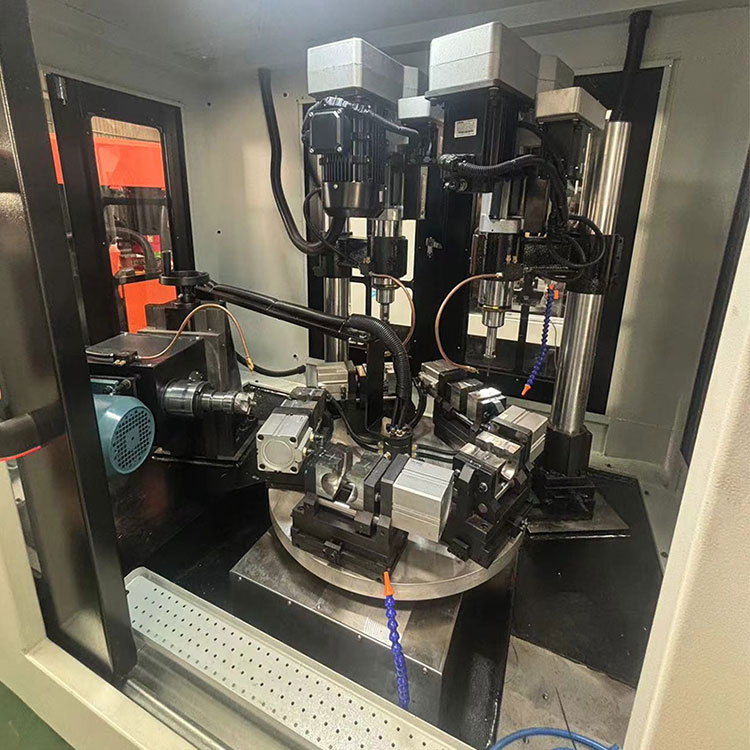

穴あけおよびタッピングパワーヘッド 1 個、穴あけ能力: 鋼部品用 16mm、アルミ部品用 20mm、穴あけストローク 100 仕様、送りモード: サーボ送り、メインモーター 1 個: 3KW、パワーヘッドと部品加工穴は手動で上下に調整できます。調整する前に、スライドの上下面にある 2 本のボルトを緩め、ハンドホイールを回転させてパワーヘッドを上下させ、パワーヘッドが位置決めされた後に 2 本のボルトを締めます。パワーヘッドが自然に滑り落ちないようにします。 2つのドリリングパワーヘッド：穴あけ能力：鋼部品用13mm、アルミ部品用16mm、穴あけストローク80仕様、送りモード：サーボ送り、メインモータ1台：2.3KW、ドリリングおよびタッピングパワーヘッド（JT16）が垂直に設置され、部品の中心高さは手動で上下に調整できます。 5ステーションの位置決めを実現する5ステーション自動分割ターンテーブルを搭載し、各ツールを前後左右に調整可能です。積み降ろしが簡単です。各スピンドルには独立した制御機能と手動調整機能があります。スピンドルベアリングはすべてHarbinベアリングです。間欠自動潤滑システムオイラー、ドリリングパワーヘッド、タッピングパワーヘッドには早送り、遅送り、作業前進、早退機能が付いています。

プロセスフロー: 機械を始動→手動で材料をローディング位置にロード→ターンテーブルを最初のステーションまで回転→3 つのステーションで穴あけとタップ加工を同時に処理→手動アンロード→第 2 サイクルに入る。
