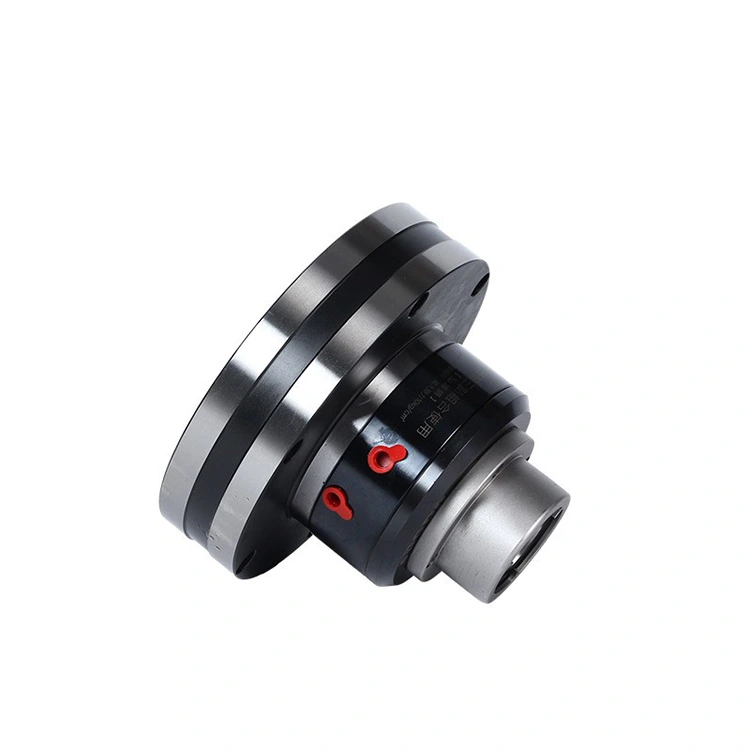

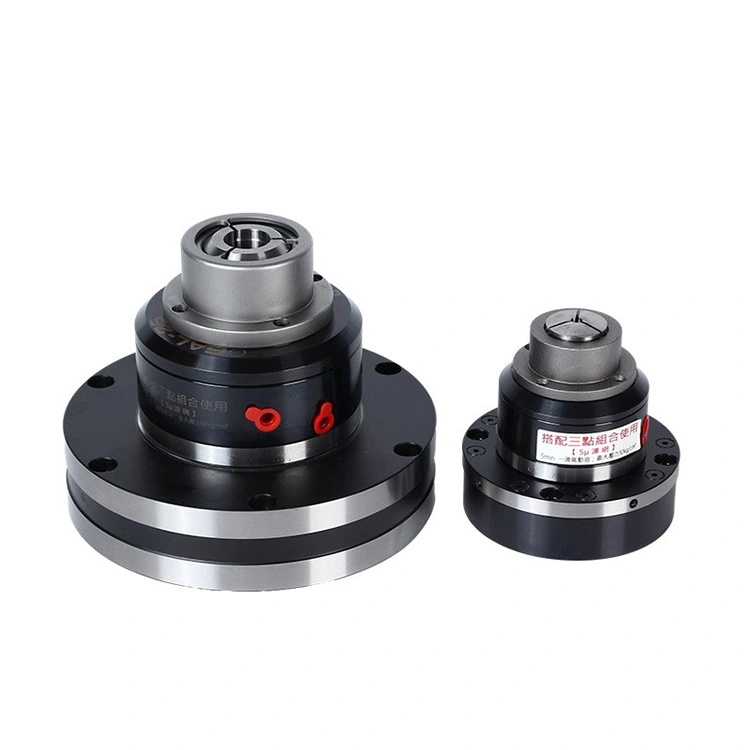

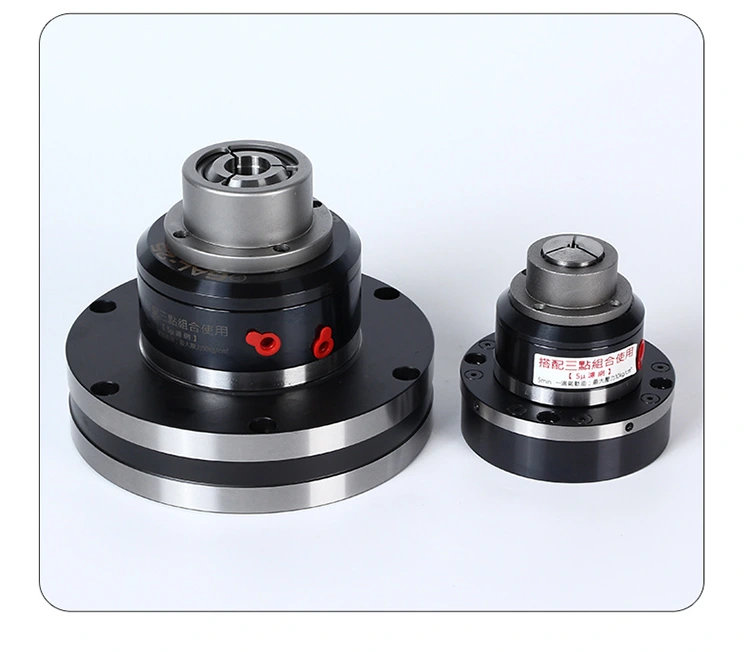

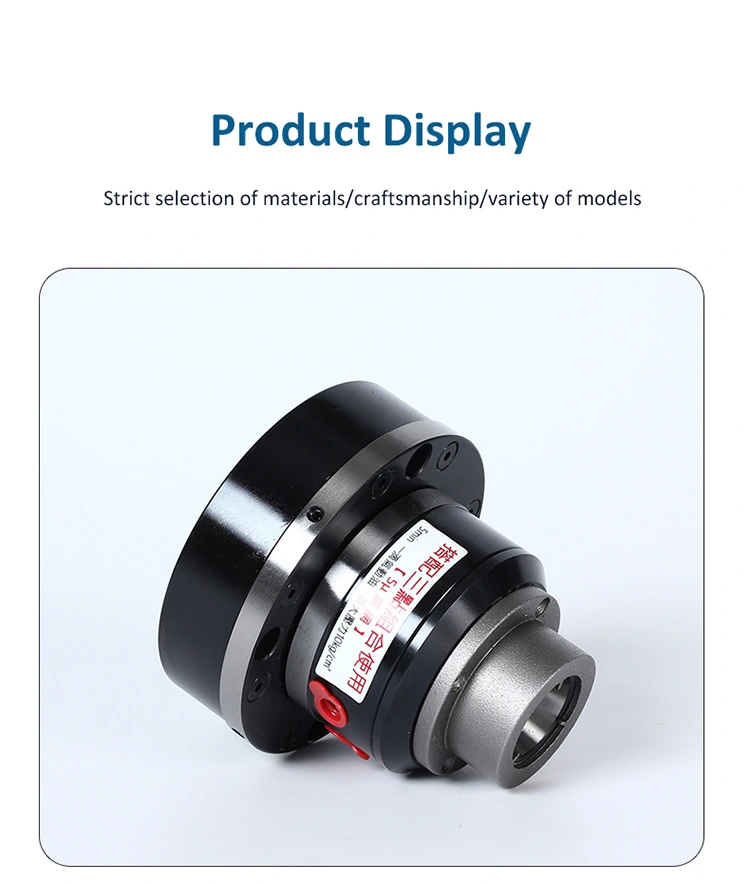

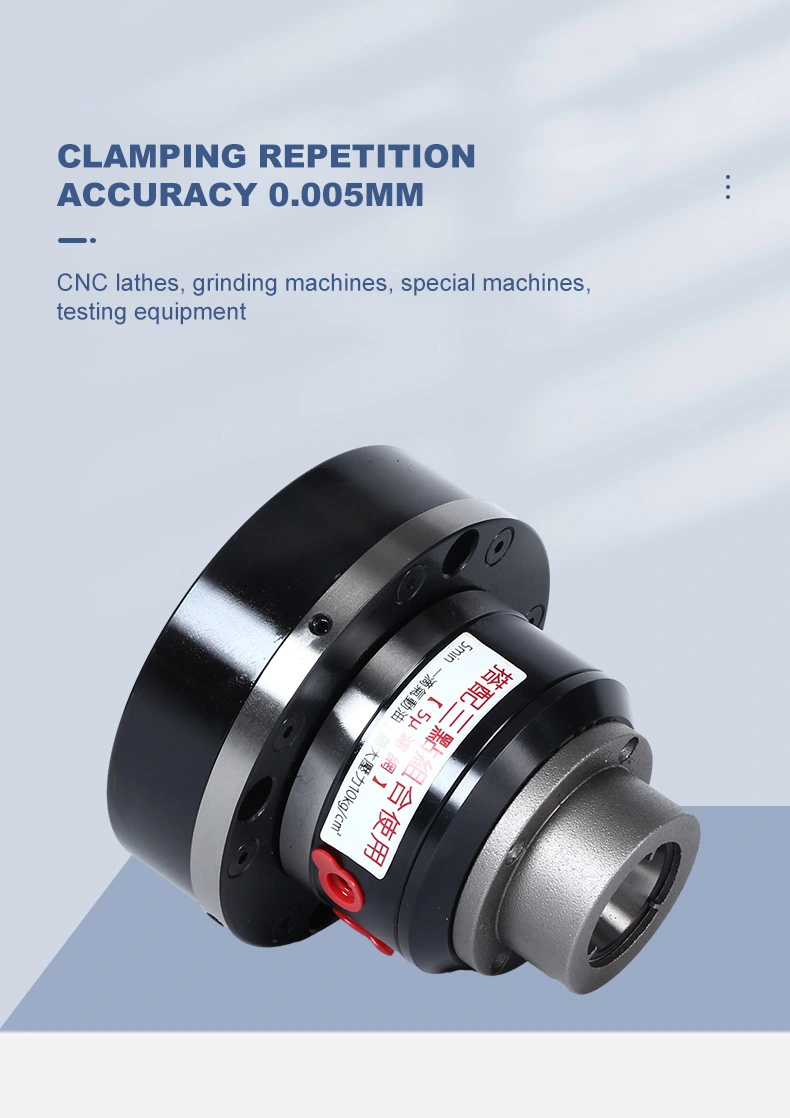

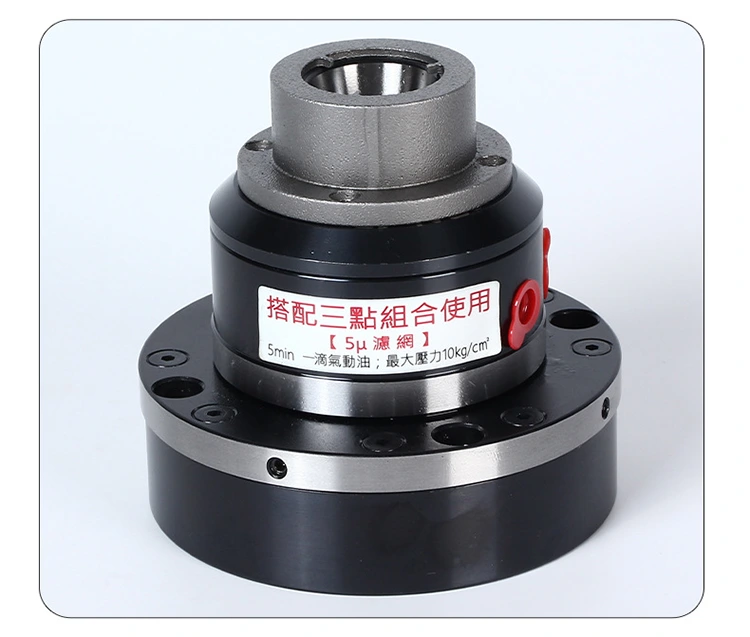

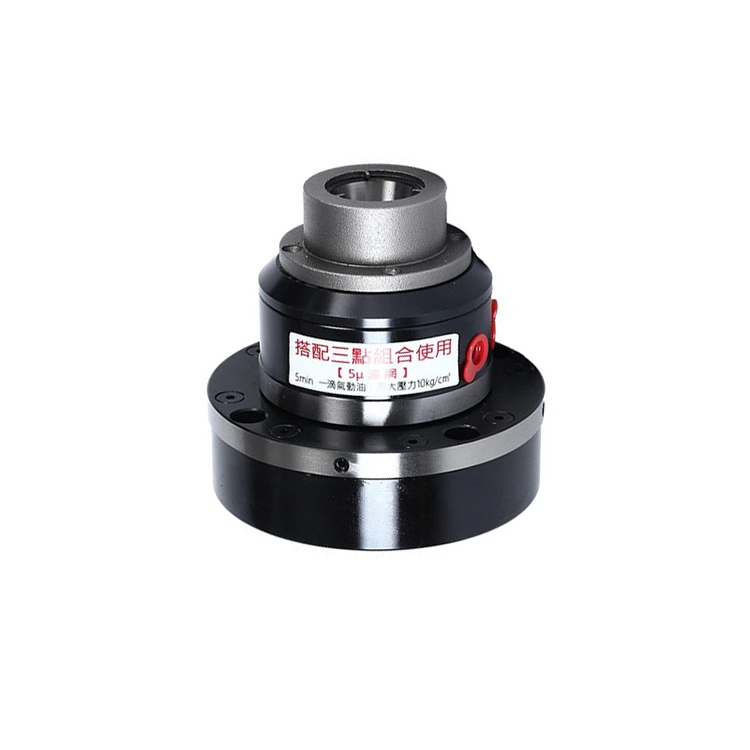

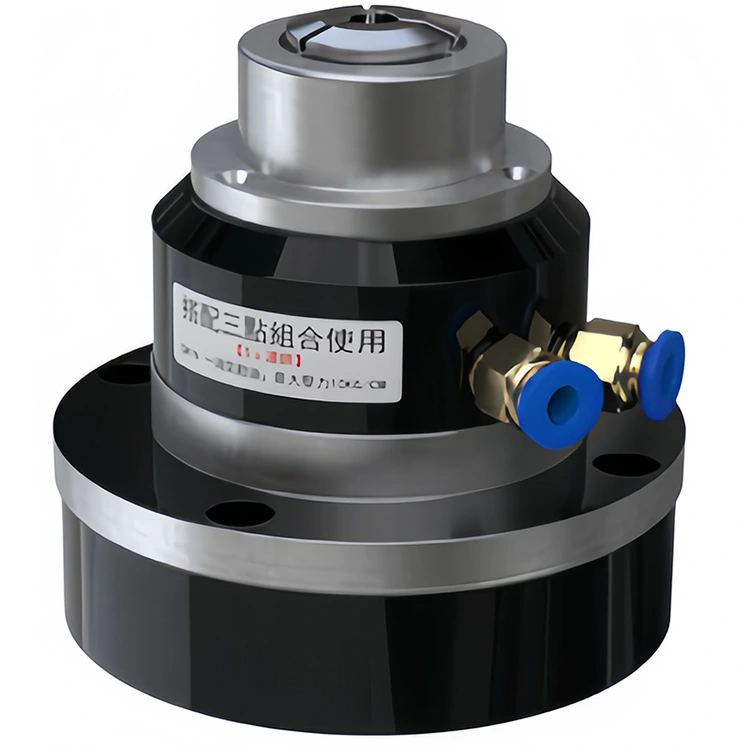

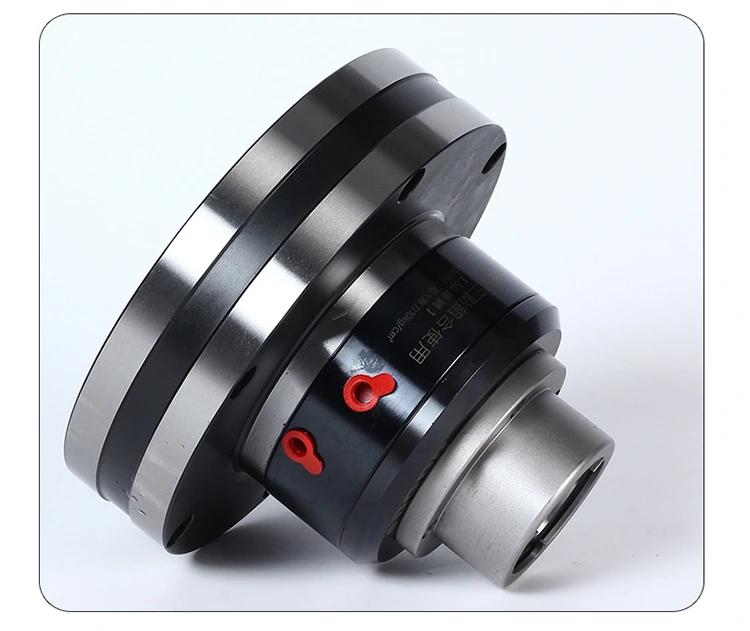

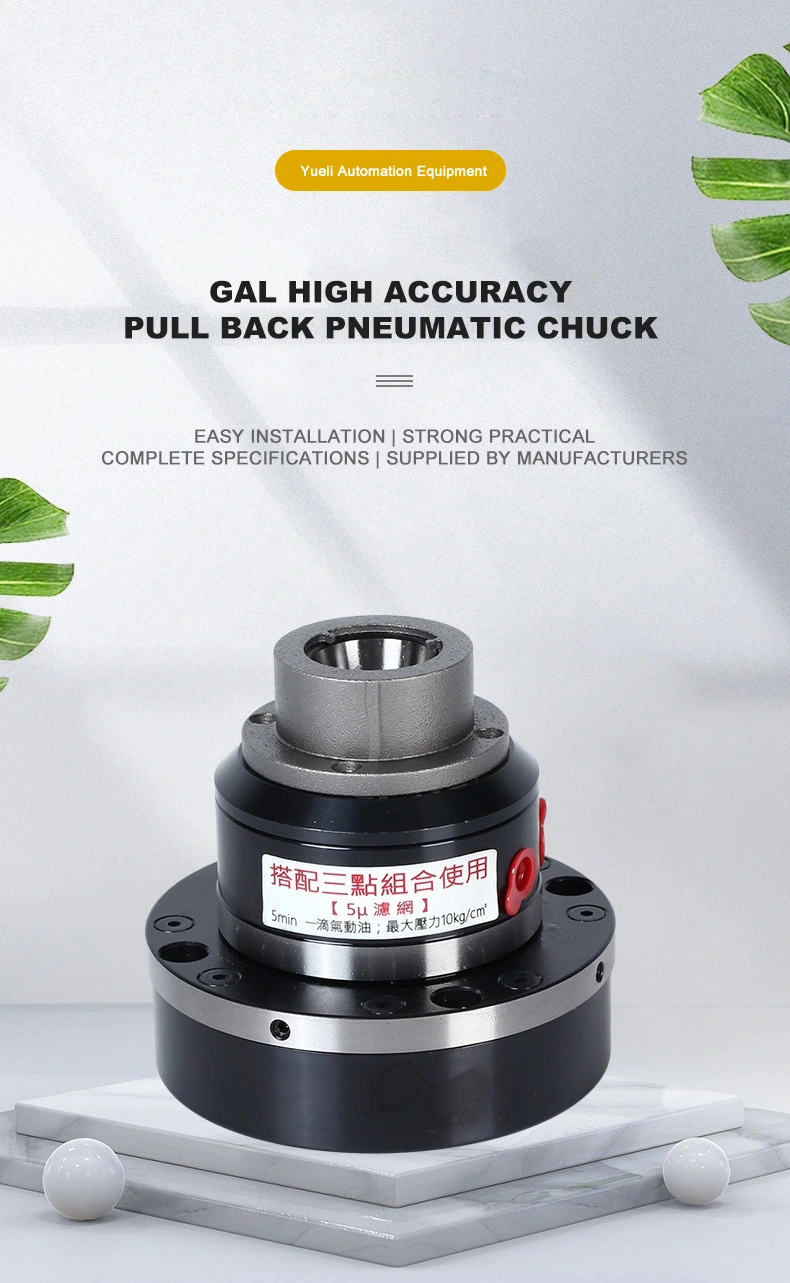

高速回転空気圧チャック

モデル番号

GAL-15

GAL-25

GAL-32

A

97

167

197

B

70

142

166

C

15

25

32

D

40

58

80

E

85

153

181

F

3

5

5

G

17

26

37

H

90

128

150

I

M5*4

（PCD85）

M6*6

（PCD153）

M8*6

（PCD181）

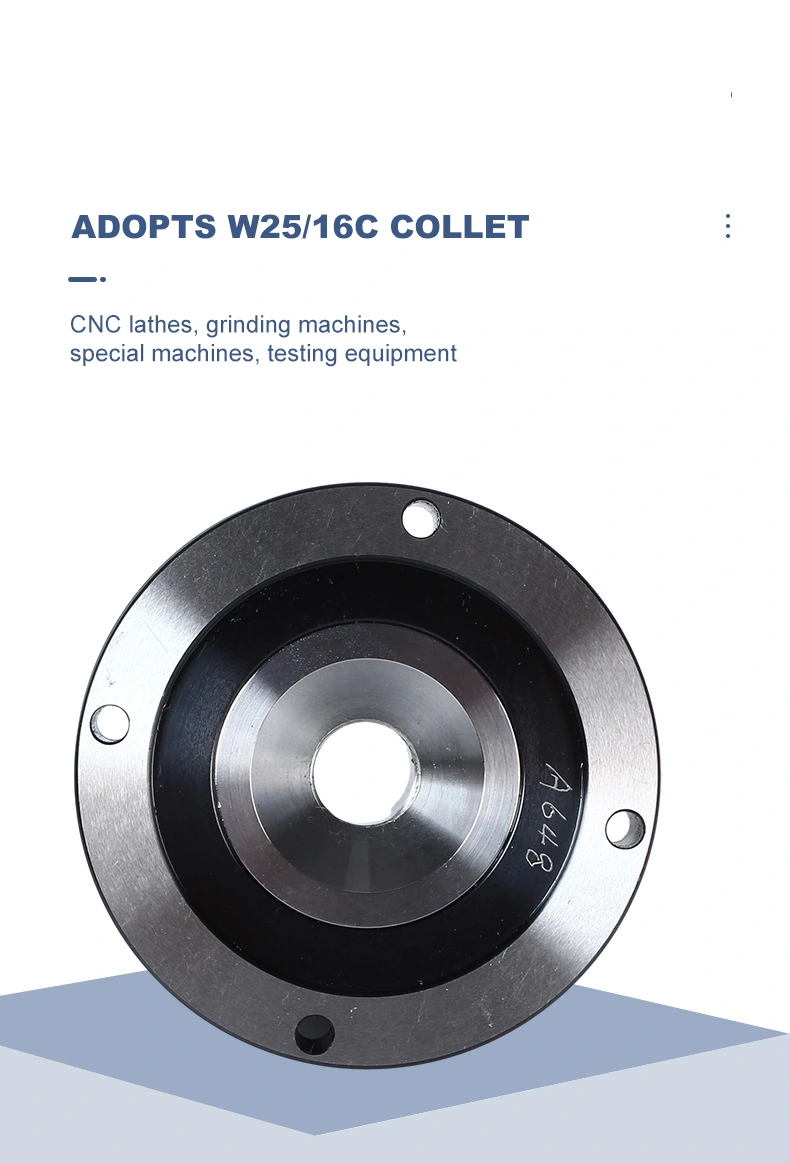

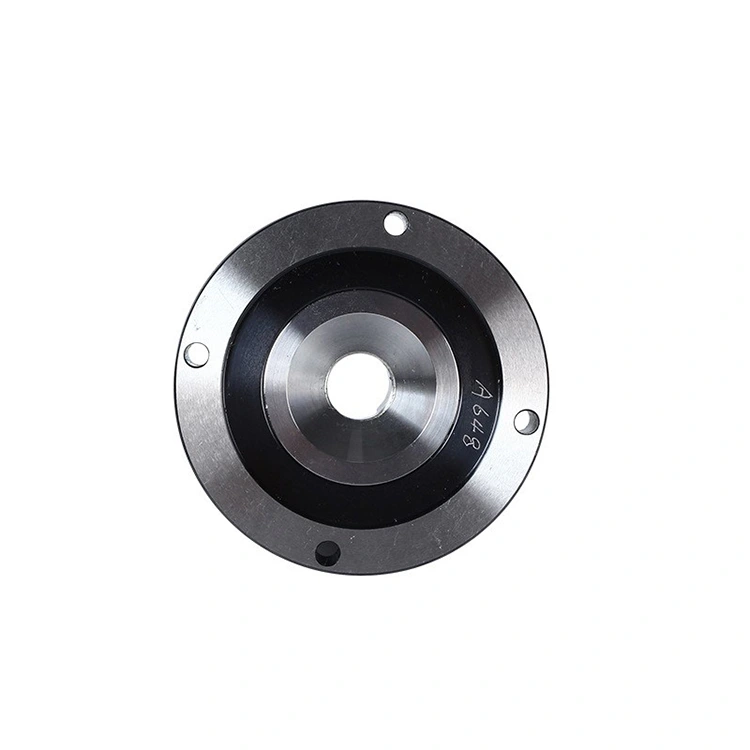

一致するコレット

YB-15クリップ

YB-25クリップ

YB-32クリップ

取り付けネジ

4H-M5 * 45

6H-M6*55

6H-M8*55

最大開口

15mm

25mm

32mm

クランプ精度

0.01mm

0.01mm

0.01mm

最高速度

3500 rpm

3000 rpm

2500 rpm

作業圧力

3-8kgs

3-8kgs

3-8kgs

クランプ力

600kgf@7kgs/cm

2500kgf@7kgs/cm

2800kgf@7kgs/cm

ネット製品の重量

2.5kgs

8kgs

13kgs
