フラットベッドツール設定マシン

シリアルナンバー

名前

パラメーター

その他の説明

1

制御システム

Huaxingシステム

2

主軸

回転速度は毎分0〜300で、メインシャフトの穴の接続パイプの直径はφ48です

3

リードネジ

X軸ピッチ：6mm

X軸の最大ストロークは直径600mmです

Z軸ピッチ：8mm

Z軸の最大ストロークは350mmです

リードネジを起動します

4

スピンドルモーター

4KWサーボスピンドル

5

サーボモーターとドライバー

X軸サーボモーターのセットとZ軸サーボモーターのセット

X軸とZ軸の最大位置速度は18〜24m/minです

Huaxingシステム

工場標準の最大ムーブメントはZ方向にあります：14m/min

X方向：12m/min

6

クランプ方法

ロータリーシリンダー

春のチャック（カスタムメイド）

7

ガイドレール

台湾・シェンゲ

ローラー

8

ベッドローテーション

φ360mm

9

ワークベンチの長さ

400mm

10

ワークベンチの回転直径

φ80

11

ポジショニングを繰り返します

0.005mm

12

ナイフレストフォーム

rowナイフ

13

工作機械仕様（mm）

長さ1650 *幅1200 *高さ1600

14

工作機械の重量（kg）

1000kg

15

ベッド構造

キャストベッドフレーム

16

保護シートメタル

完全な保護

17

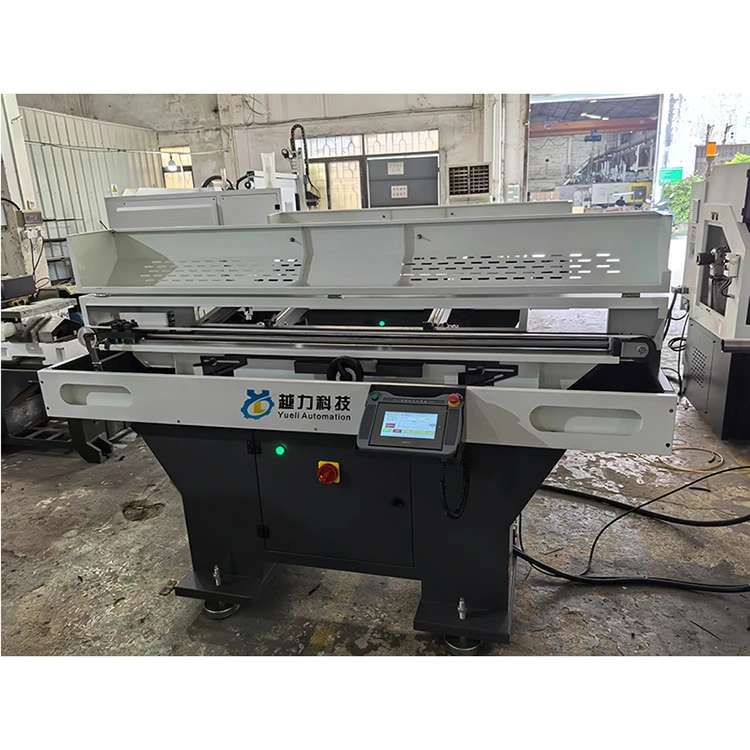

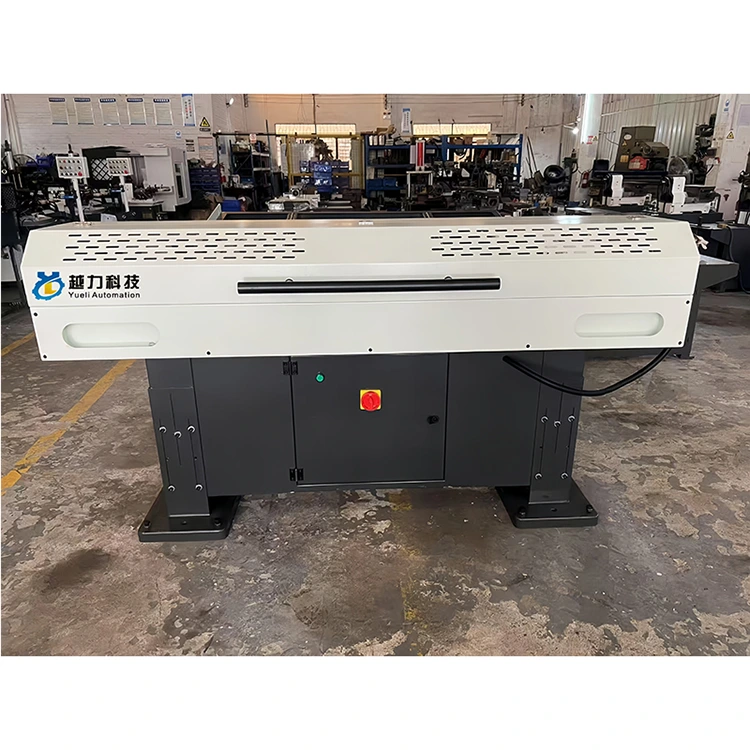

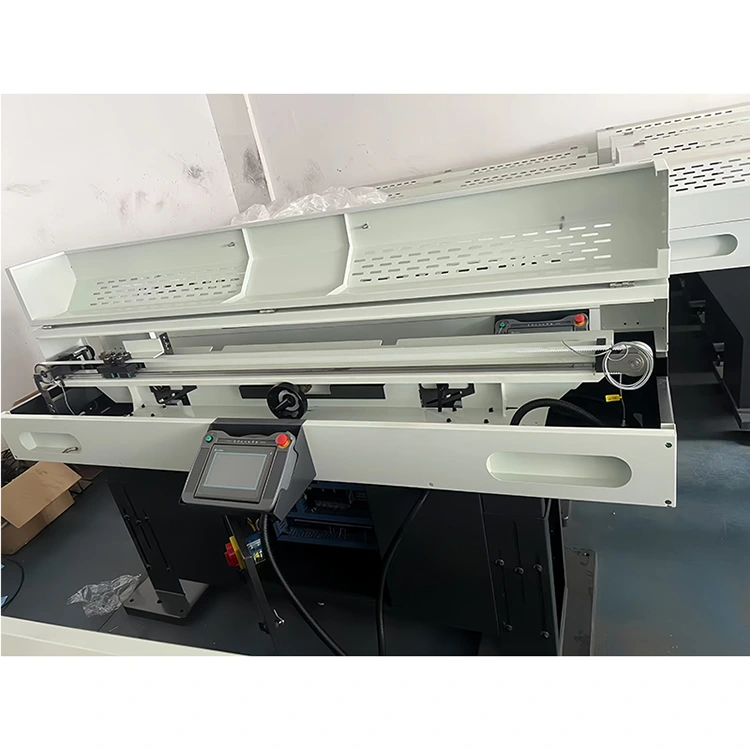

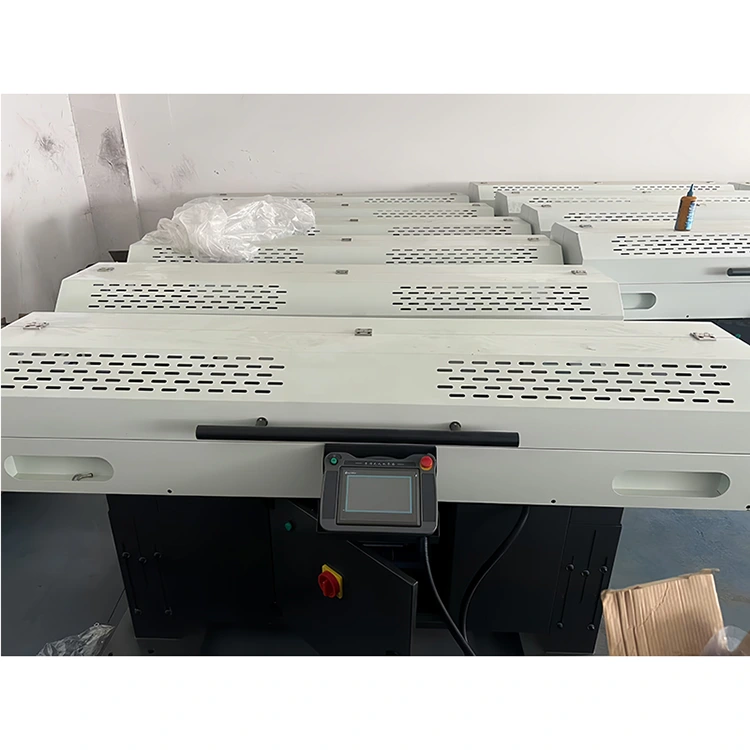

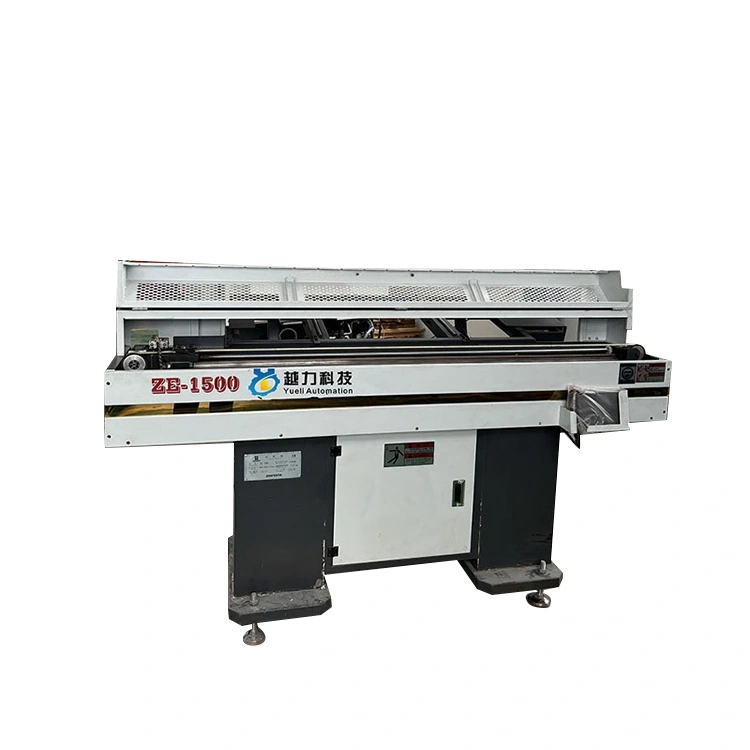

給餌機

材料の長さは1500mmで、外径はφ15-φ40mmです

外部寸法は2100*600*1300mmです

φ20/φ24/六角形の対角線27/六角形の対角線35などのプロセス材料

18

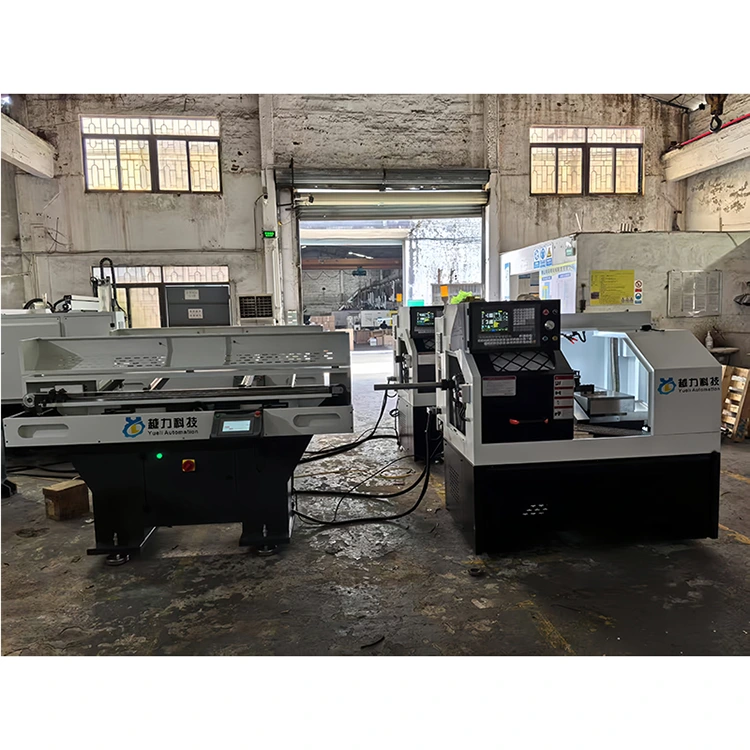

工作機械の組み合わせ寸法

3800*1200mm

シリアルナンバー

名前

量

その他の説明

1

ツール

2セット

2

システム取扱説明書

2冊の本

製品名

タイプ番号

量

単価：（元）ユニット

金額（元）

備考

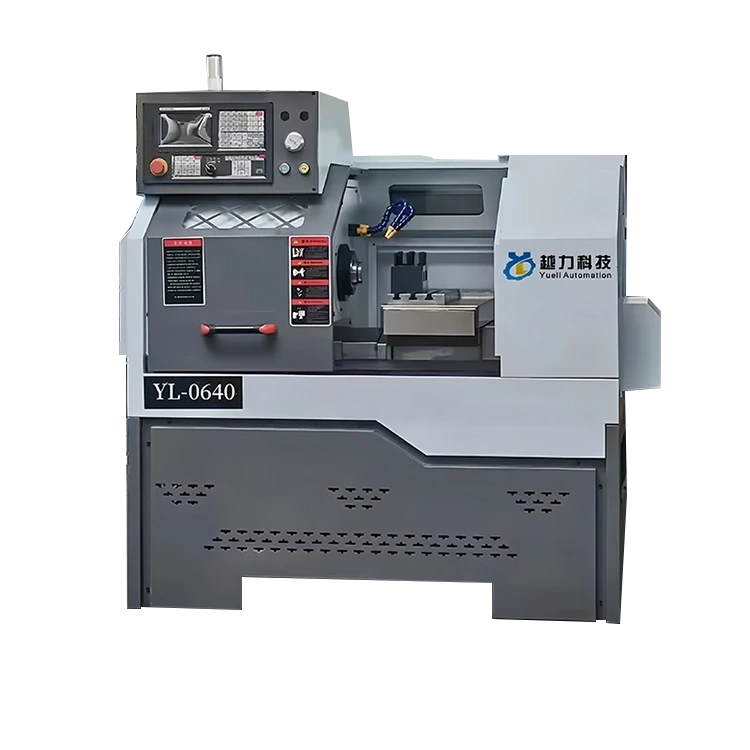

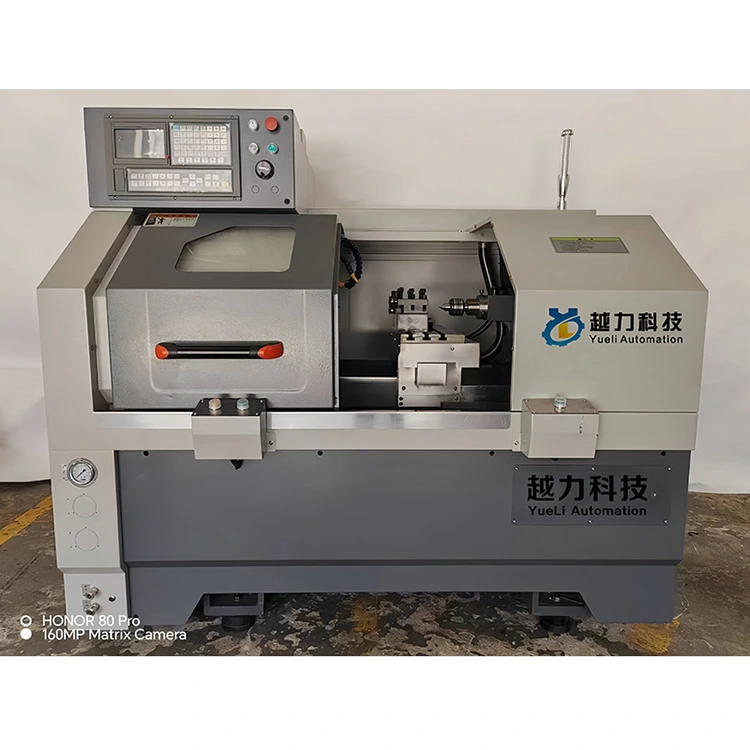

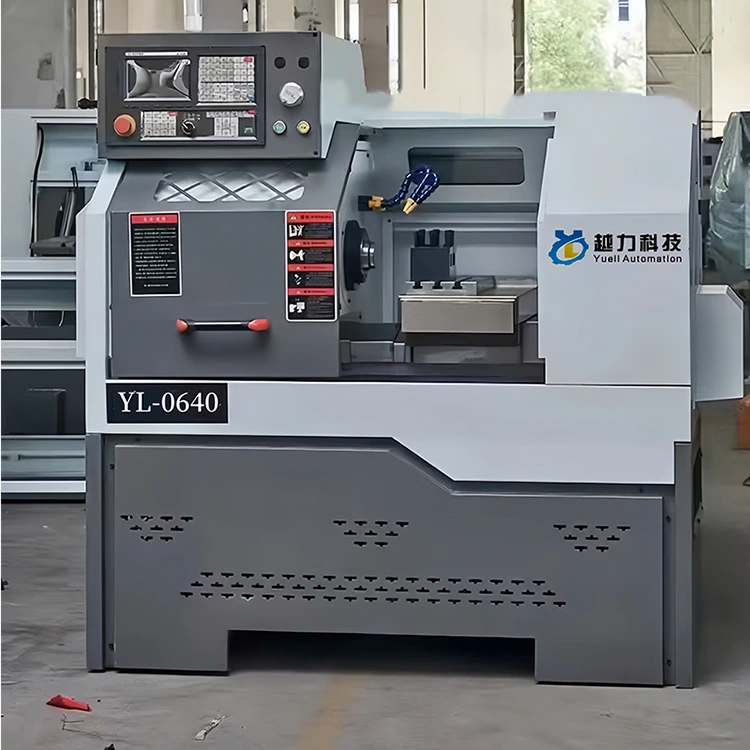

CNC旋盤

CK-0640

1

43000.00

48000.00

税金を含む

給餌機

1

18000.00

21000.00

総価格と税（資本文字）：￥：69000.00元
