製品説明

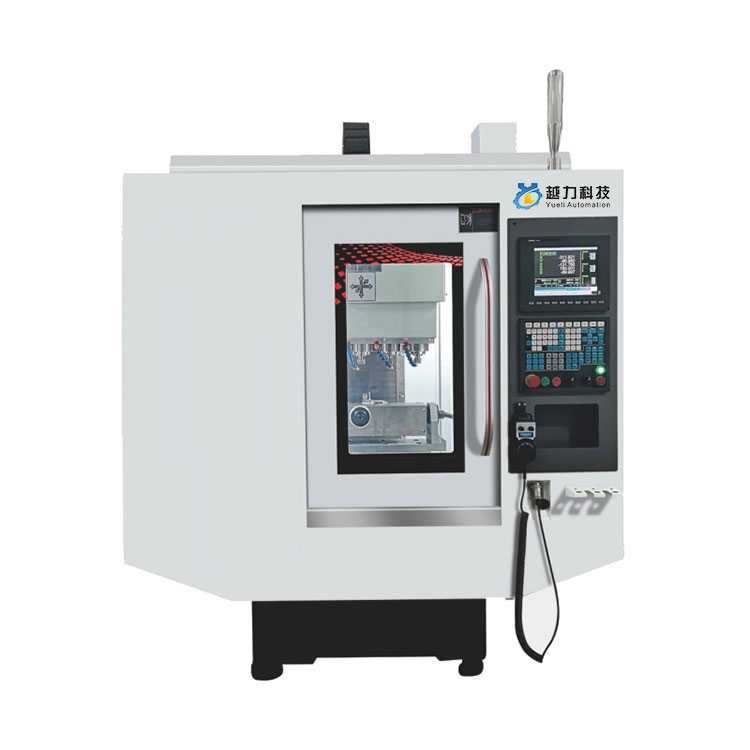

5軸の彫刻と製粉機

中国製のホットセール品質の5軸の彫刻と製粉機。ユエリは、中国の5軸の彫刻と製粉機の製造業者およびサプライヤーです。

機能的な概要：

1。小さな多孔質部品と製品の処理に特化しています。携帯電話の部品、通信機器、航空宇宙、自動車、オートバイ、機器、光産業と繊維、電子器具、機械製造業、銅およびアルミニウム電極の処理に適しています。

2。構造は高強度鋳鉄で作られており、ストレス緩和のアニーリングと自然な老化治療を受けています。ベッドの精度は長持ちして安定しており、長い間変形しません。

3.高精度の電気スピンドルを使用して、ワークピースの高速処理を実現します。オイル温度冷却機システムを使用して、スピンドルの高速回転によって引き起こされる温度上昇問題を軽減し、スピンドルの熱拡張を効果的に改善し、処理精度を向上させます。

4.機械のベースは、工作機械内の廃棄物の洗浄を促進するために、リアチルト構造設計を採用しています。

5.高柱の構造設計により、スピンドルの鼻からワークベンチまでの距離が増加します。これは、4軸コンポーネントの設置と適用により適しており、処理領域をより広くします。

6.軌道潤滑用の自動オイルインジェクターを採用し、オイル注入量を断続的かつ定量的に制御し、可動部品を長時間潤滑できます。

機械的パラメーター：

機械的パラメーター	ユニット	MK-640D
ワークベンチトラベル（x/y/z）	mm	600x380x350
ワークベンチエリア	mm	550x400
t-slot	mm	4-14x80
重量容量	kg	300
スピンドル中心から柱までの距離	mm	380
スピンドルの鼻からワークテーブルまでの距離	mm	80-430
3つの軸モーターパワー	KW	1.7x1.7x3.1
X.Y.Zラピッドフィード	m/my	25/25/25
コントローラ		顧客オプション
スピンドルエンド仕様		φ100
スピンドル速度	RPM	24000
スピンドルモーターパワー	HP（KW）	3.2/2.2
位置決めの精度	mm	±0.003/300
再現性	mm	±0.002/300
空気圧仕様	kg/cm2	6-7bar
物理的次元	mm	1900x2200x2000
機械的重量（約）	KG	2700

製品ディスプレイの処理：

クラフト生産：

1.キャストアイロンは高温で再加熱され、6か月以上熟成されます

2.リゴースアセンブリプロセス（レールアセンブリ、リードスクリューアセンブリ、ベアリングアセンブリなど）

3.スーパーブスクレイピングテクノロジー（モーターシートスクレイピング、スピンドルエンドフェイススクレイピング、カラム取り付け面スクレイピング）

4.科学的生産、品質管理システムのプロセス全体のトレーサビリティ

品質保証

1 pitchピッチエラーが検出されると、XXとYY方向の線形ガイドの直線性を同時に検出して、機械部品の機械加工とアセンブリの精度を確保できます。工作機械の正式な位置決めの精度と繰り返しのポジショニング精度が測定されます

2 ineメインシャフトの垂直性とマシン全体の作業面の精度は、0.01mm以内に保証する必要があります

3 z Z軸ガイドレールと作業間の垂直性は、0.01mm以内に保証する必要があります。

4 bushineマシンは、xy軸ガイドレールの垂直性を検出し、精度は0.005mm以内にする必要があります。

アプリケーションフィールド

中程度および中サイズのボックスクラス、プレートクラス、プレートクラス、バルブクラス、シェルクラス、金型、および精密部品、精密金型、5G製品、ハードウェア、自動車部品、医療機器業界で広く使用されているさまざまな中小バッチ処理の他の複雑な部分に適しています。

Yueli Technologyは、R＆D、販売、生産を統合するテクノロジーエンタープライズです。長年の努力と開発の後、製品には5Gターミナル加工センター、掘削およびタッピングマシン、5ヘッドの彫刻とミリングマシン、5リンケージ3Dプロファイリングポリッシングマシン、5軸ジュエリーインレイレイドストーンエンガーブ、ミラーリング機械、皮むき、ガンリーマシン、高さの盛り合わせメシンが含まれます。機械、低圧キャスティングマシン、重力ダイキャスティングマシン、電気炉、（自動）コアシューター、サンドミキサー、（CNC）掘削およびタッピングマシン、機械加工センター、彫刻機、自動研磨機、皮むき機、粉砕機など。一連の製品。
