ハイエンド完全自動コールドコアボックスコアシューティングマシン。水平カビの分離

◆機器の紹介：

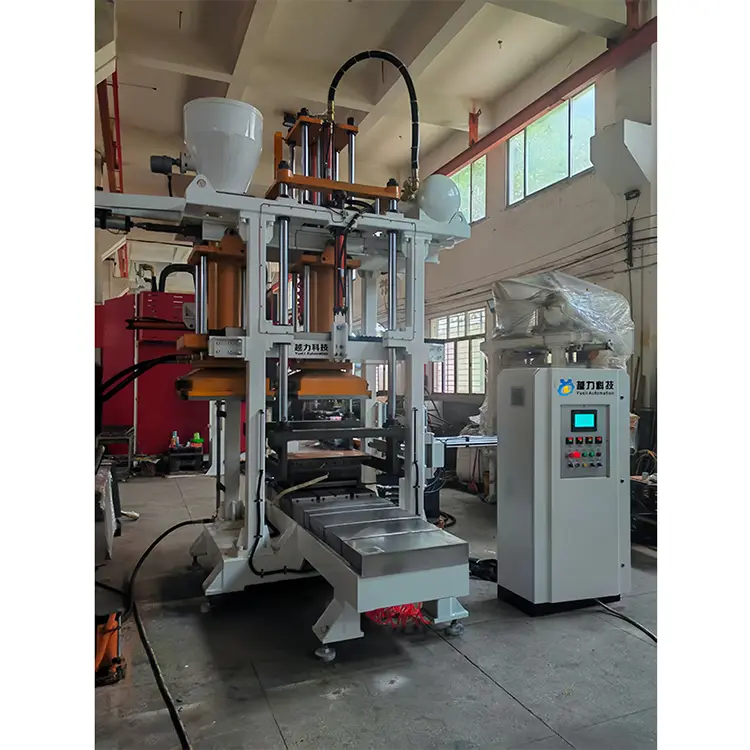

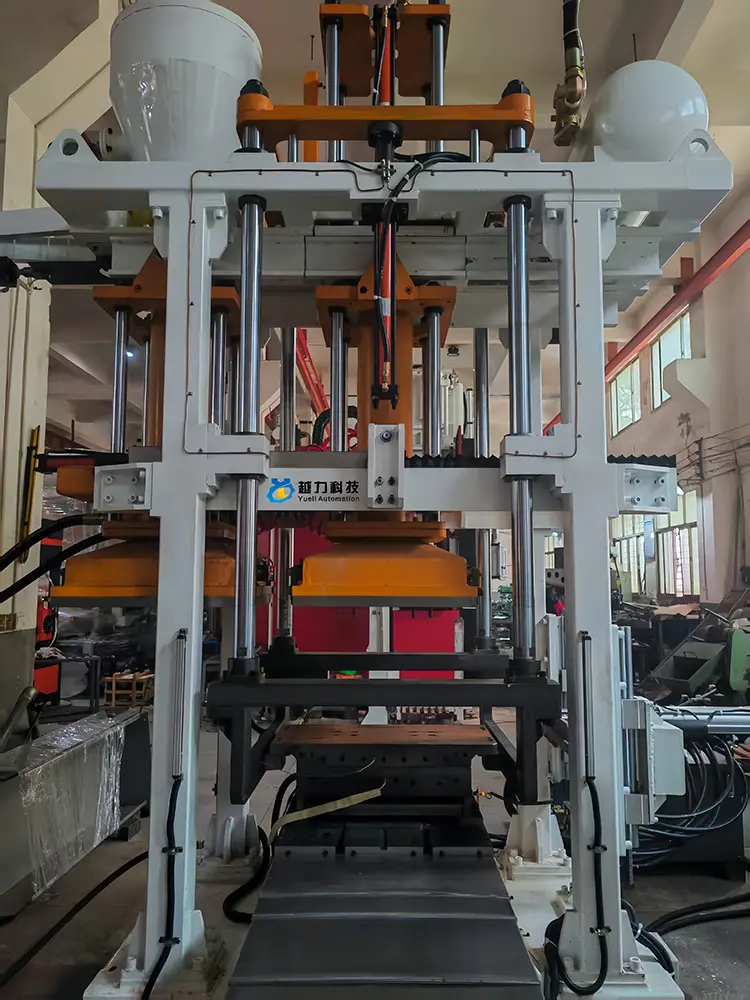

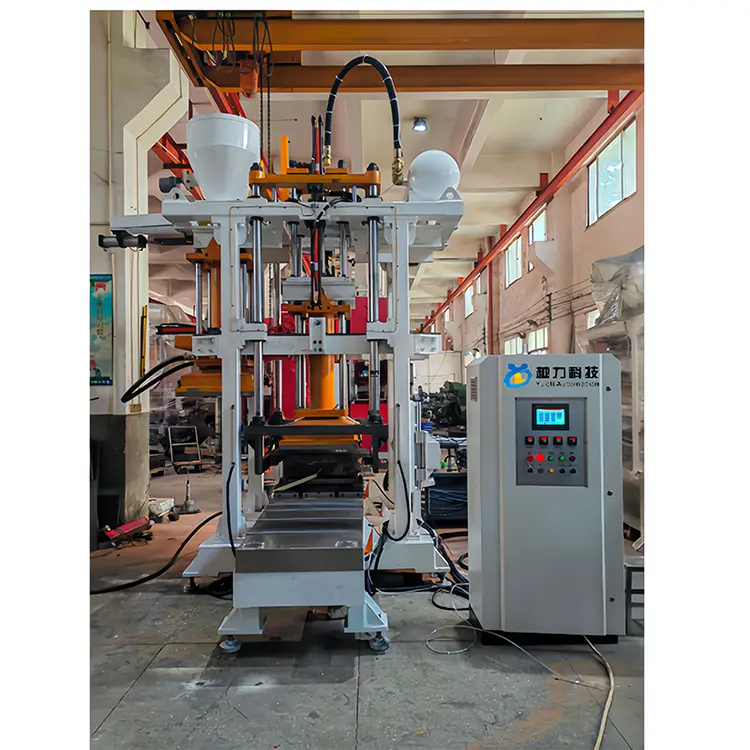

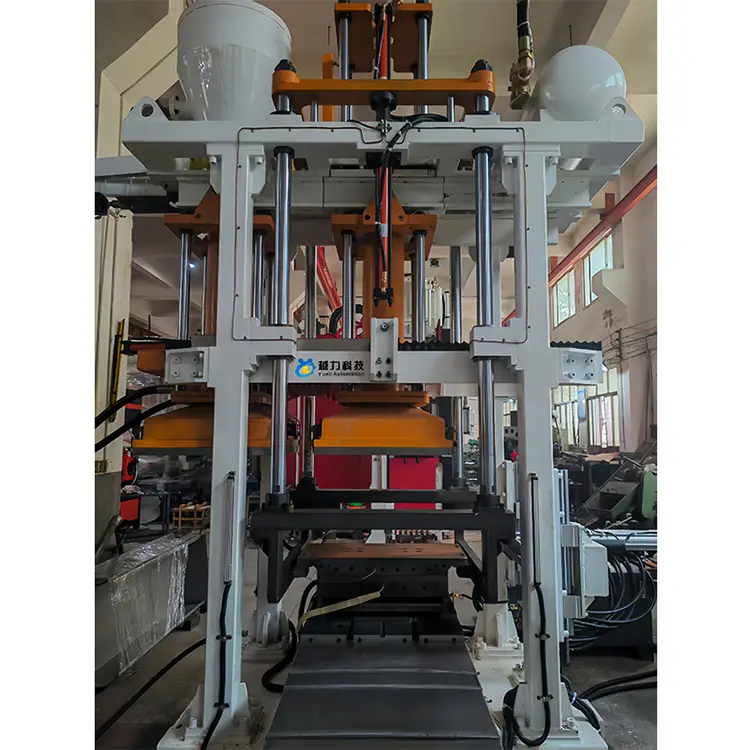

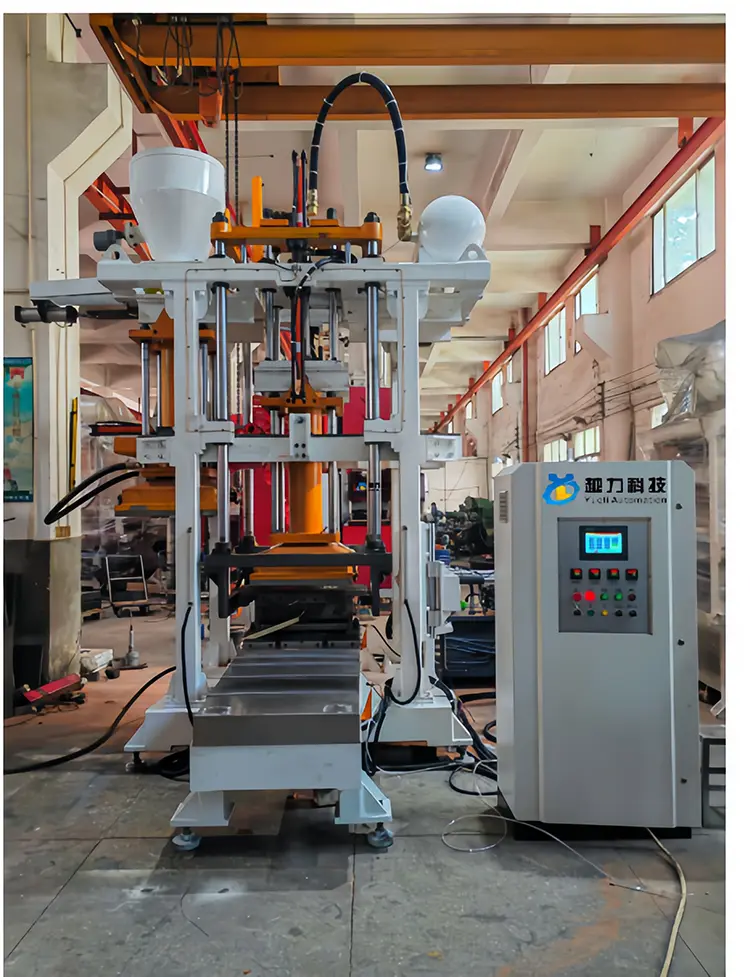

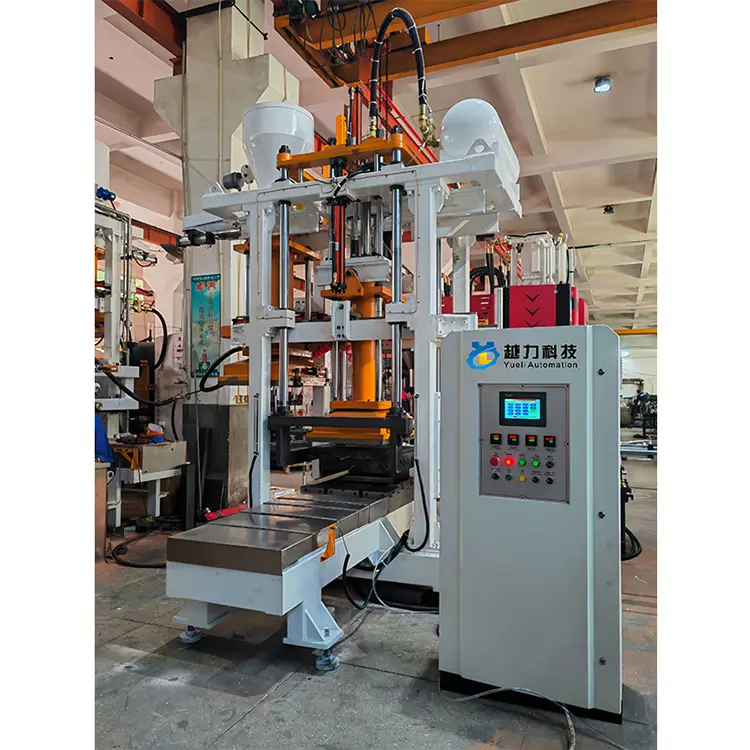

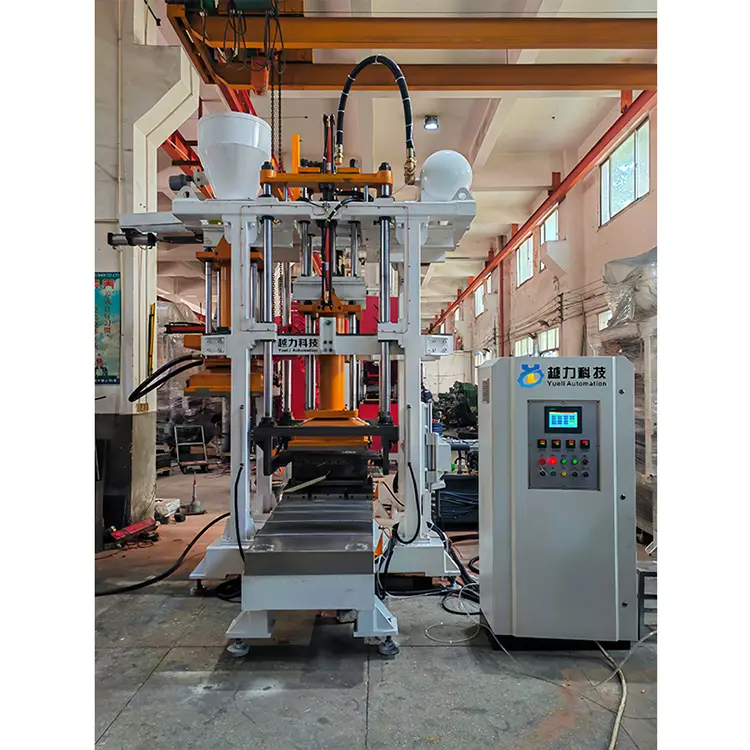

[完全自動コールドコアボックスコアシューティングマシン。水平型の別れ]

YL1080H-40A完全自動コールドコアボックスコアシューティングマシン[優れた垂直砂射撃。 「金型の水平分割。

プログラム可能なPLCプログラム制御システム。サーボ精度の油圧システム。線形ガイドスライディングマシンの外側からのコア除去。エレベーター誘導砂の添加

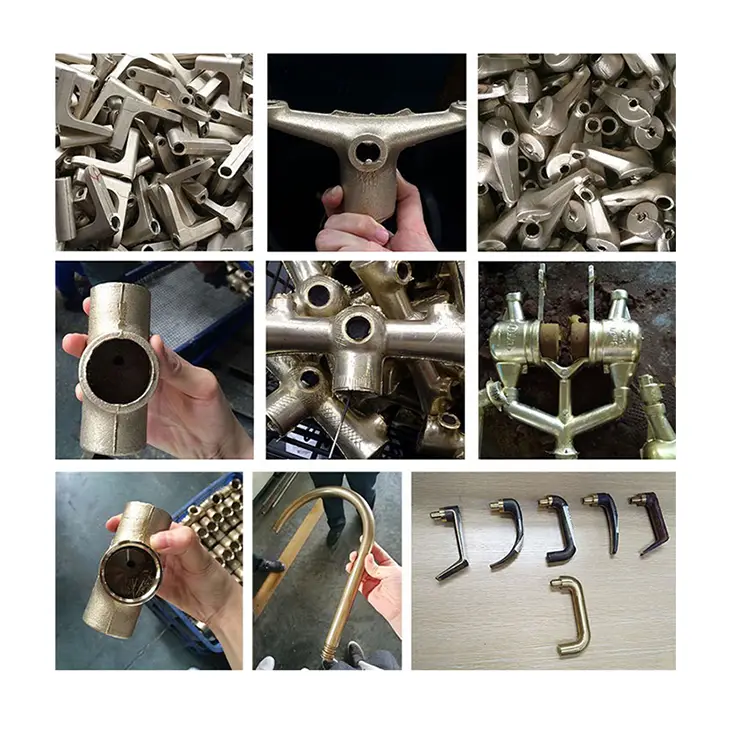

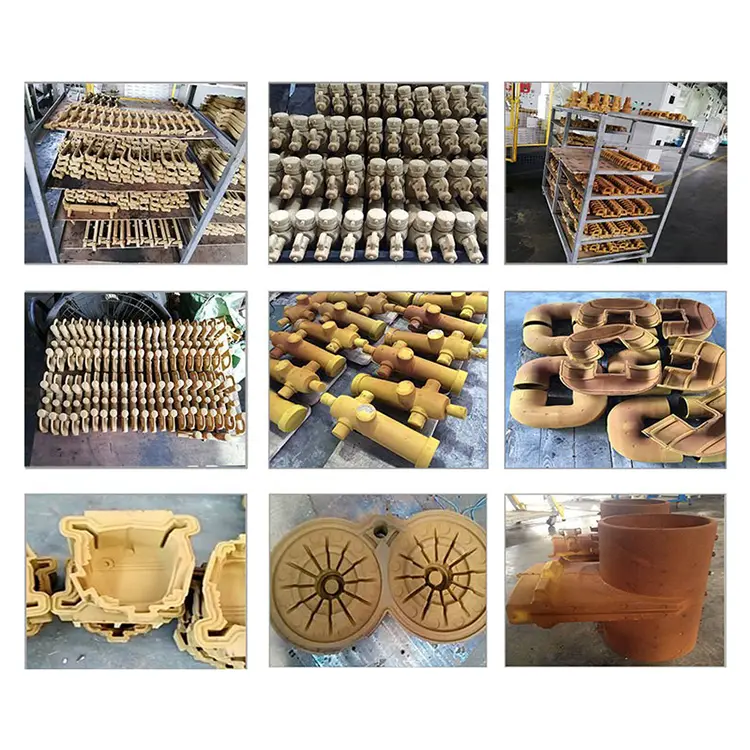

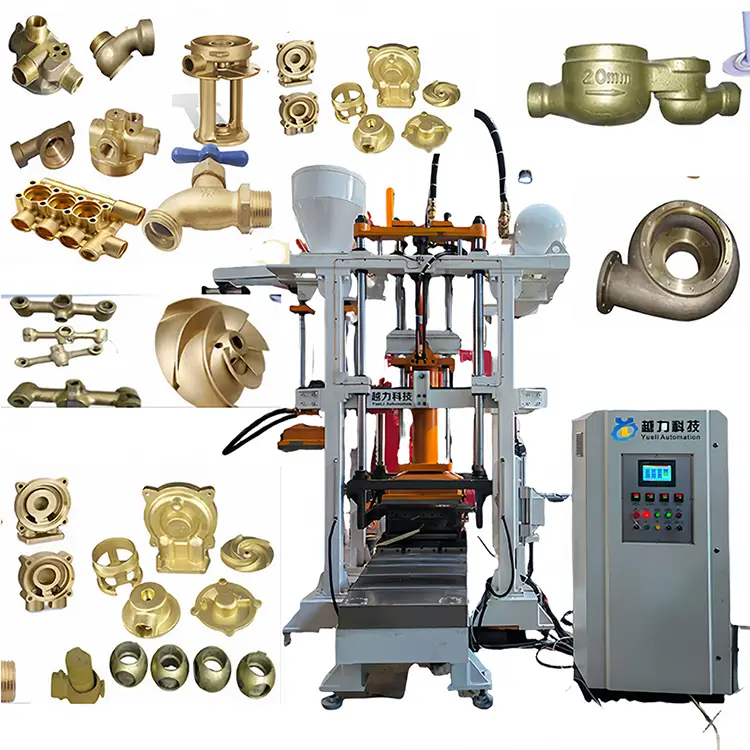

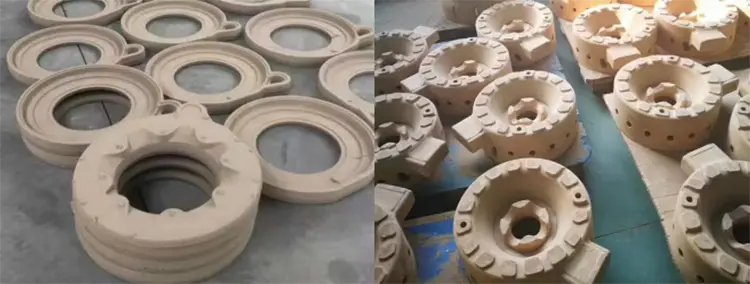

完全に自動コールドコアシューティングマシン（水平型金型別れ）は、優れた垂直砂射撃も備えています。金型の水平分割。下部金型の精密線形ガイドは、コアのために削除されます。インテリジェントセンシングサンド追加マシン、完全に自動/手動操作コールドコアボックスコアメイキング機器は、混合生砂をコアボックスに注入し、ガスを吹き込み、急速に硬化させ、それによってタイトで滑らかな表面を実現する原則に基づいて機能します。正確な寸法を備えた高品質の砂コアシェルコア製品は、バルブの防火、鋳鉄シェル金型鋳造、新しいエネルギーアルミニウム合金の精度鋳造などの産業で広く使用されています。

◆主な機器の仕様とモデル

①Il660H-25A②IL870H-25A

◆主な機器機能[YL1080H-40Aコールドコア。 「スキッドステアの外側のコアサンプリング。

1。優れた垂直サンドブラスト。金型の水平分割。ドイツのシーメンス制御システム

2。イノバンスサーボ精度油圧システム、台湾Airtac精密空気圧システム

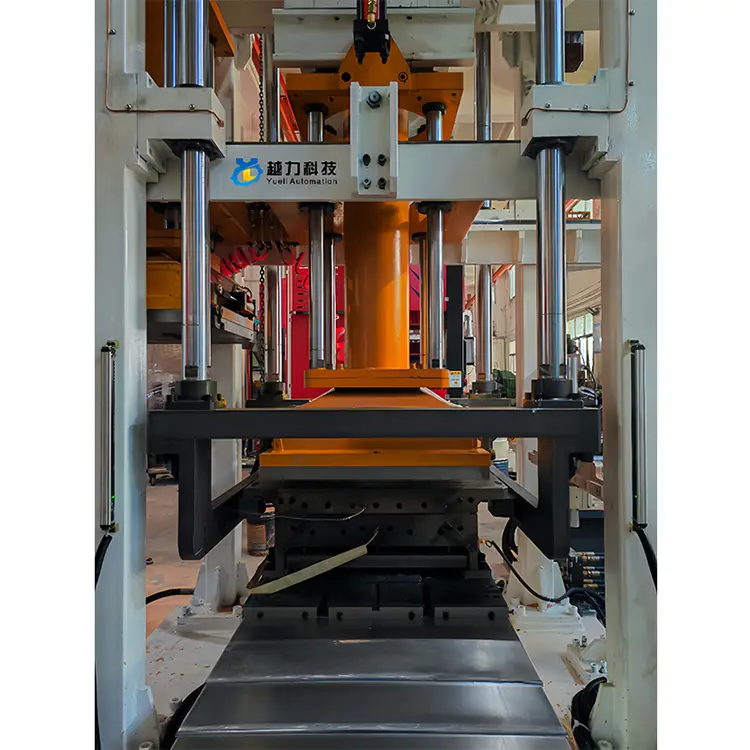

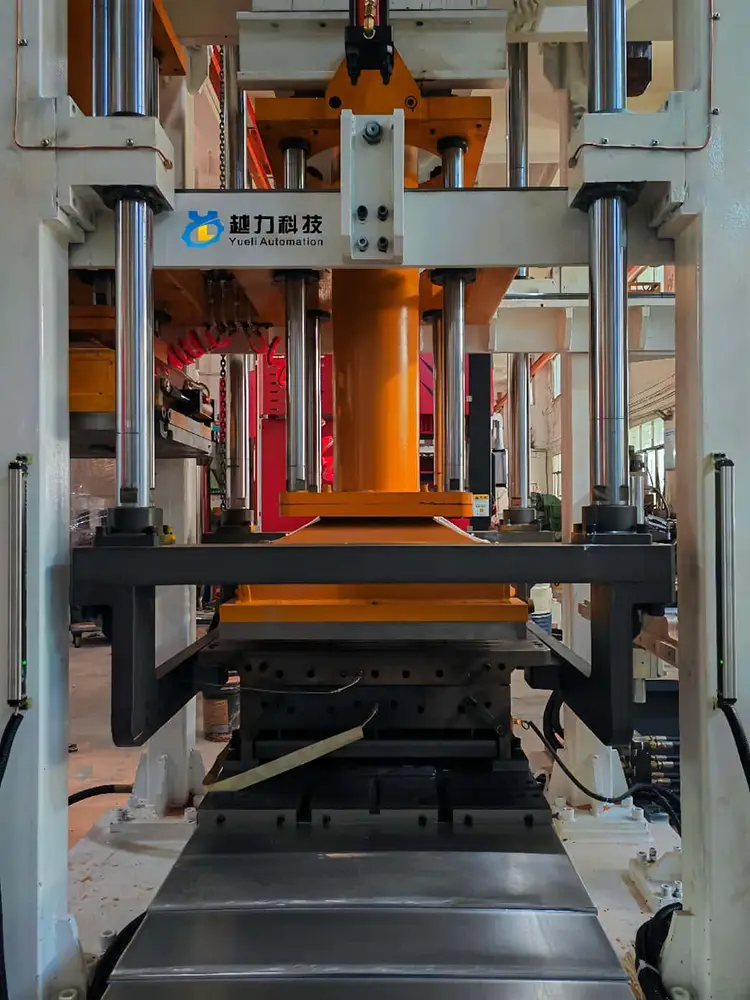

3.コアは、下部ダイの精密線形ガイドスライディングマシンの外側から取られ、インテリジェントセンシングサンド添加機が使用されます

4.環境に優しいキャスティングマシン、全体的な機器パネルに統合された煙と粉塵の除去デザインを備えた

◆主な機器技術パラメーター[YL1080H-40Aコールドコア] "スキッドステアの外側のコアサンプリング。

◆機器の作業手順[YL1080H-40Aコールドコア。 「スキッドステアの外側のコアサンプリング。

低い金型入力→金型閉鎖[下向き圧]→組み合わせモジュールの入り[コアプルリングモジュール]→砂注入ヘッドエントリ→砂注入ヘッドの下向き圧力→砂噴射→砂噴射ヘッドエキゾースト→砂噴射ヘッド上昇→砂注入ヘッドヘッドヘッドエントリー→砂注入ヘッドヘッド巻き/カビ

砂削り（洗浄砂）→空気噴射頭の下向き圧力→空気注入→砂コアの固化→組み合わせモジュールの収縮（コア除去とリセット）→上部金型（金型に残っている砂型）→20-50mmの開口部（砂コアの消去）→2番目のモールドの開口部/大気噴射ヘッド→砂のコアの筋肉の中で、砂のコアの頭の中で、 demolding）→マシンの外側のコアの取り外し→⒆安全なコア除去時間→⒇カビの下部

◆機器構成[YL1080H-40Aコールドコア。 「スキッドステアの外側のコアサンプリング。

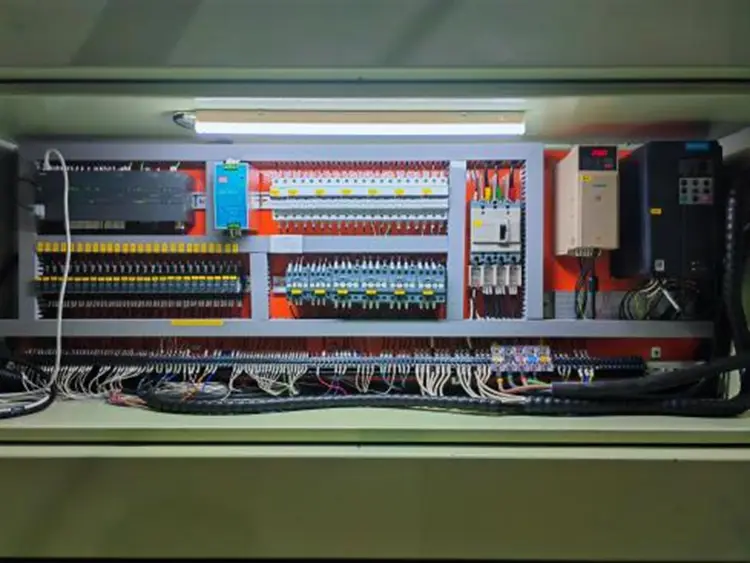

1。電気制御システム：ドイツのシーメンスからのハイエンド操作電気制御システム（タッチスクリーンとプログラムの分割タイプ）

シーメンスシリーズハイエンドスイッチボタン[スタートボタン、ロータリーギアスイッチ]

2。油圧システム：Huichuan Servo Precision Stepless Speed変更油圧システム、台湾ブランドの油圧コンポーネント

3。空気系：台湾Airtac Precision空気圧システム[シリンダー。電磁バルブ。航空源プロセッサ

4。霧化システム：純粋な輸入日本のSMC精密霧化処理システム。 SMCコア空気圧成分

5。低電圧電化製品：スナイダー低電力電化製品。オムロン近接スイッチ。台湾Mingweiパワースイッチ

5。安全制御：開口部と閉鎖型の可動部分には、誘導性のある安全ライトカーテンが装備されています

6。潤滑システム：開閉金型の主な可動部分には、自動オイル注入潤滑システムが装備されています

7。圧力表示：機器のアクション圧力と砂射撃圧力は独立して表示されます

8。装備の外観：粉体コーティングとワニスのベーキング。ハイエンドの塗料表面処理

◇その他の詳細な構成：

[1] PLCタッチスクリーン：ドイツ、シーメンス

[2]プログラムセンタープロセッサ：ドイツ、シーメンス

[3]プッシュボタンスイッチ：ドイツ、シーメンス

[4] ACコンタクタ：シュナイダー

[5]リレー：シュナイダー

[6]近接スイッチオムロン

[7]電源の切り替え：Mingwei、台湾

◆機器の主な機能と利点[YL1080H-40Aコールドコア。 「スキッドステアの外側のコアサンプリング。

◇精度と安定性：YL1080H-40Aコールドコアシューティングマシンの全体的な構造は、優れた厳格な製造プロセスを備えた高標準の機械的構造設計の原理を採用しています。高精度の精密処理装置を使用し、可動部品の構造は非常に正確です。マシン構造全体は、長い間安定して耐久性があります。

umplection Sandblasting：YL1080H-40Aコールドコアサンドブラストマシンは、機器の圧力保持撮影に依存して、優れた垂直サンドブラスト方法を備えています

砂の原理と樹脂砂の自然重力効果。金型には、同時に3つの側面に迅速で滑らかな排気方法が装備されています。コアメイキングプロセスは、最短時間でカビの空洞を埋めることができます。砂コアはタイトで、完全で滑らかで、コア製造の収量が高くなっています。

Intelligentで効率的：YL1080H-40Aコールドコアシューティングマシンは、高度な自動化を備えています。下部金型からコアを除去するための正確な線形ガイドが装備されており、コアの除去が容易で高度に自動化されています。 1人が複数のマシンを操作し、安定性、滑らかさ、効率性、安全性を確保できるようになります。

高収率：YL1080H-40Aコールドコアシューティングマシンは、優れた垂直砂射撃方法、ハイエンド精密機械構造、高シーリング性能、強い砂シューティング力、タイトで滑らかな砂コア、正確な寸法、高品質の砂コアが高い砂コアが高くなっています。鋳物の加工手当を効果的に制御できます。

highエンド環境保護：YL1080H-40Aコールドコアイングレクトモールディングマシンは、鋳造マシンに高い環境保護基準を採用しています。機器の設計プロセス中に、生産プロセス中の煙と粉塵の高い環境保護要件が包括的かつ細心に考慮されました。煙とほこりは治療のために均一に統合されており、設計された高環境保護鋳造マシンは、鋳造ワークショップの環境を効果的に改善しました。

exquisiteと耐久性：YL1080H-40Aコールドコアシューティングマシンの設計プロセスは、機器のサービス寿命を完全に考慮しています。さまざまなコンポーネントが、さまざまな使用要件に基づいて、高い標準と合理的な材料で製造されています。熱処理の要件と外観の詳細はよく扱われており、機器が長期にわたって精度を維持し、安定して滑らかなままで、絶妙な詳細があることを保証します。

◇該当する材料：ドライサンドを撃った[乾燥フェノール樹脂砂]

◆機器の操作と使用：

（1）空気吸気パイプと電源（3相380V、50Hz）が適切に接続されているかどうかを確認します。

（2）設置後に機器のほこりを取り除きます。ツールやその他の雑貨。

operaturationオペレーターの安全性を確保するために、金型が開いたときに機器が初期位置にあるかどうか。

machineマシンに金型（コアボックス）を取り付けます。いずれにせよ、空気バルブを開く前に（機器に空気を供給）、設置ロッドは、損傷を避け、人員の安全を確保するために、機械作業テーブルと砂注入ヘッドの間のスペースに設置ロッドを押し込む必要があります。

mainメインパワースイッチとすべての制御回路スイッチを閉じて、照明作業ライトを確認します。コントロールパネルの電源信号ライトが正常かどうかを確認してください。

（6）メイン吸気バルブを開き、エアパイプの空気圧が6〜7kpaの正常範囲内にあるかどうかを確認します。

マシンの操作モードを手動モードに切り替え、マシンの各移動部分がスムーズかつ正常に動作するかどうかを手動でデバッグします。

金型の開閉作用が滑らかであるかどうかにかかわらず、金型の特性に応じて、合理的な金型の開閉時間を設定します

combined統合モジュールのアドバンスおよびリトリートアクションがスムーズであるかどうかを確認します。モジュールの旅行に基づいて、合理的な前進時間と後退時間を設定します

sand砂シューティングヘッドの前進と退却の行動が滑らかであるかどうかにかかわらず、砂射撃ヘッドのストロークに従って合理的な前進と後退時間を設定します

sandblasting操作が正常であるかどうかにかかわらず、サンドブラスト作業の金型の特性に応じて合理的なサンドブラスト時間を設定します

sand砂の注入ヘッドの排気が正常に機能しているかどうかは、一般に砂の箱排気時間のために8〜10秒に設定されています

dower下部金型の前進と後退アクションが滑らかであるかどうかにかかわらず、下部金型のストロークに応じて合理的な前進と後退時間を設定します

ejecterアクションが正常であり、コアが適切に機能しているかどうかを確認します。金型の特性に応じて、合理的なコアイジェクター時間を設定します

operation操作モードを単一の操作に切り替えると、マシンは自動的にサイクリングして、負荷なしで数回実行されます。マシンのすべてのアクションが調整され、整然とした、安定した、滑らかであるかどうかを確認してください。

◆操作プロセス中の注意事項：

テストを実行する前に、マシンのほこりを取り除き、操作中の誤動作を防ぐために残っているツールやその他の破片を取り除く必要があります。

操作を開始する前に、マシンのすべての部分のボルトの状態を慎重に確認し、それらが締められていることを確認する必要があります。

操作を開始する前に、すべての可動部品が最初の通常の位置にあるかどうかを確認します。

machineマシンの故障の場合、すぐに停止する必要があり、停止ボタンが押され、電源とガスの供給が遮断され、メンテナンスが行われます。 section電気回路ジョイントが緩んでいるかどうか、および機械コンポーネントが損傷しているかどうかを頻繁に確認する必要があります。

（6）非専門家は、電気制御キャビネットを自由に開くことも、その他のアイテムを内部に置くことも許可されていません。

トレーニングを受け、マシンの構造、動作の原則、および操作ルールに精通してから、操作を許可する必要があります。他の誰も自由に機械を操作することを許可されていません。

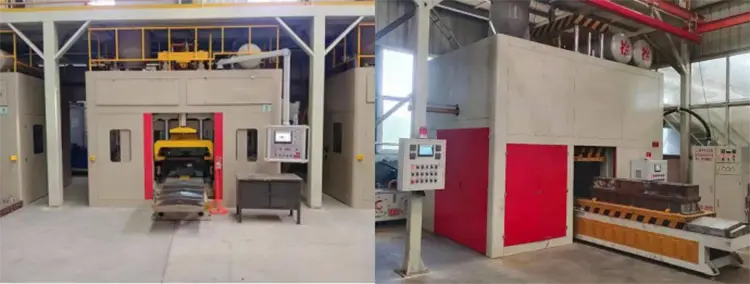

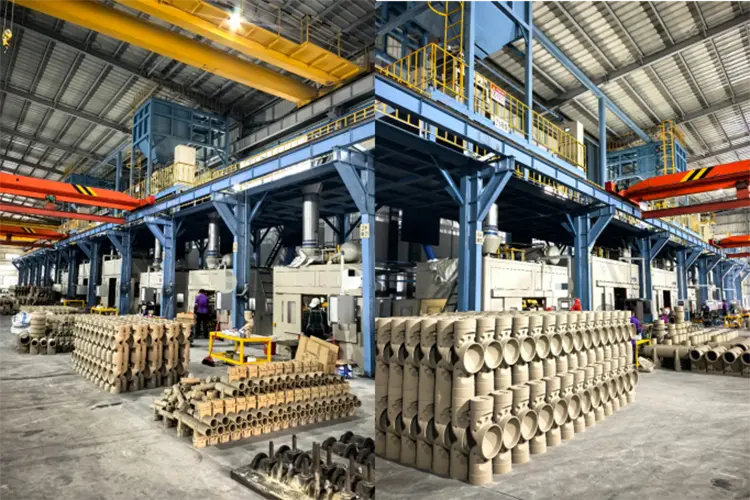

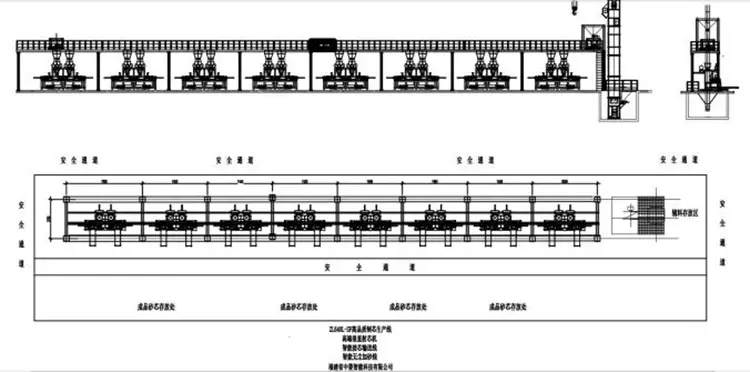

◆高品質の完全自動垂直コアシューティングマシンの生産ライン：

ケース機能：

coired高品質、高インテリジェンス、高環境保護鋳造マシン。パネル全体が喫煙と粉塵の除去機能を統合します。

conveyorベルトのインテリジェントな連続コア接続。機器には高度な自動化があります。労働力を救う

③エレベーター +精密トラックインテリジェントセンシングサンドの追加。ワークショップは効率的で、便利で、きれいです

coreコアメイキングワークショップの環境保護システム全体。高効率の喫煙と粉塵の除去。ワークショップ環境保護基準

coreコアメイキングエリアデータストレージと出力。チップ製造のデジタル化を実現します。情報ベースの管理。
