製品説明

AS650

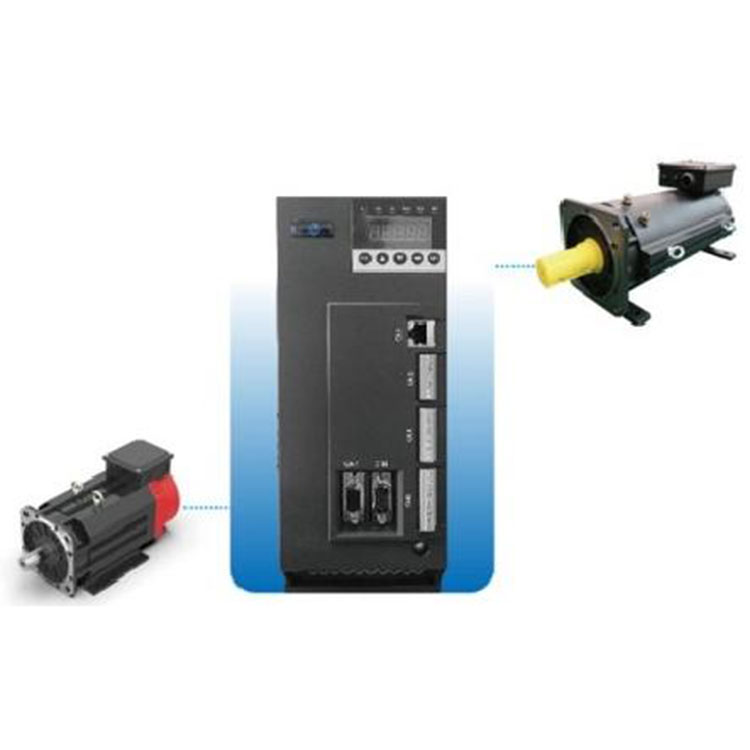

AS650シリーズACサーボドライブは、AC誘導モーターと永久磁石同期モーターの完全な閉ループサーボ制御を実現し、速度制御、位置制御、およびトルク制御を統合します。

AS650シリーズACサーボドライブには、豊富なインターフェイス、シンプルな操作、標準アプリケーションが無料でデバッグでき、選択、設計、デバッグの機械設計エンジニアに非常に便利な利便性を提供します。 CNCシステムと主要な国内および外国のブランドのPLCシステムとの便利なインターフェイスにより、機械設計がより柔軟になり、競争上の優位性を完全に実証します。

高出力サーボドライブユニットとして、AS650シリーズACサーボドライブは、CNC工作機械のスピンドル制御、鍛造機器、印刷機器、油圧サーボシステム、ワイヤー描画機器など、高出力サーボドライブアプリケーションで特に費用対効果が高くなります。

AS650 Series AC Servo Drive

サーボドライブの寸法

AS650 Series AC Servo Drive

パワー（kw）	A（mm	B（mm）	ふーむ）	W（mm）	D（mm）	取り付け穴の直径（mm）	述べる
パワー（kw）	インストール寸法		寸法			取り付け穴の直径（mm）	述べる
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

ドライブ選択テーブル

シリーズ	モデル	入力電源	バッテリー容量（KVA）	入力電流（a）	出力電流（a）	アダプティブモーター（KW）	ブレーキユニット	適応距離（Q/kW）	ブレーキ抵抗器の量
AS650	2R2T3	3PH 380V 50/60Hz 電圧範囲 304〜456V 電圧の不均衡率3％未満の周波数の不均衡率は3％未満	4.8		6	2.2	組み込み	75/0.8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011t3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3 '		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055t3*		72	113	110	55		16/2.5
	075T3 '		100	157	150	75		16/2.5
	093t3*		116	180	170	93		16/2.5
	110t3*		160	214	210	110		16/2.5
	132t3*		192	256	253	132		16/2.5
	160t3*		231	307	304	160	なし
*注：Eに加えて、モデルの接尾辞にはRとCが含まれます。185kW以上の電力については、メーカーに相談してください

ワイヤー選択テーブル

材料名	仕様	述べる
AS650シリーズサーボ3Mシングルエンコーダーフィードバックケーブル	CB650ME-A-3000-T/CB650ME-B-3000-T（航空プラグ付き）	シングルエンコーダードライブ標準
AS650シリーズサーボ3Mシステムコマンドフィードバックケーブル	cb650ms-a-3000-t/cb650ms-b-3000-t（forsyntecシステムのみ）	シングルエンコーダードライブ標準
AS650シリーズサーボ3Mデュアルエンコーダーフィードバックケーブル	CB650MD-A-3000-T/CB650MD-B-3000-T（航空プラグ付き）	デュアルエンコーダードライバーが標準装備されています
AS650シリーズサーボ3Mシステムコマンドフィードバックケーブル	CB650MS-A-3000-T/CB650MS-B-3000-T（Syntec Systemのみ）
*注：仕様モデルの値は、「CB650MD-A-3000-T」などの長さを示します。つまり、ケーブルの長さは3メートルです。他の長さのケーブルはオプションです。 5メートルが必要な場合、モデル番号は「CB650MD-A-5000-T」であり、他の長さは類似しています。通常の長さは、5メートル、8メートル、10メートルです。
